手指倒斜边中影响信号完整性的关键细节

在 PCB 的信号传输路径中，手指倒斜边看似只是边缘的微小处理，却像 “高速公路的入口匝道”—— 设计合理能让信号顺畅通行，稍有偏差就可能引发拥堵甚至 “车祸”。信号完整性（SI）关注的信号反射、损耗、串扰等问题，很多时候都与这个不起眼的斜面密切相关。PCB 四层板厂家的测试数据显示，优化后的 45° 倒斜边能让 10GHz 信号的反射损耗从 - 15dB 降至 - 25dB，插入损耗降低 30%，而角度偏差 1° 就可能让高速信号的误码率飙升 10 倍。

信号完整性的 “三大拦路虎” 与倒斜边的关联

信号在手指接口处的传输质量，很大程度上取决于倒斜边能否实现 “阻抗匹配” 和 “路径连续”，PCB 四层板厂家通过大量测试，梳理出三个关键影响点：

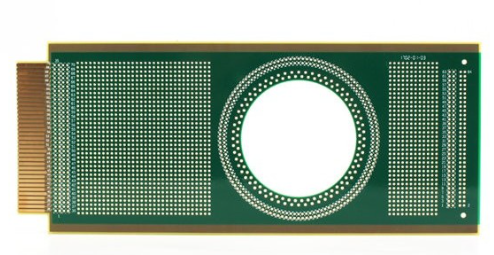

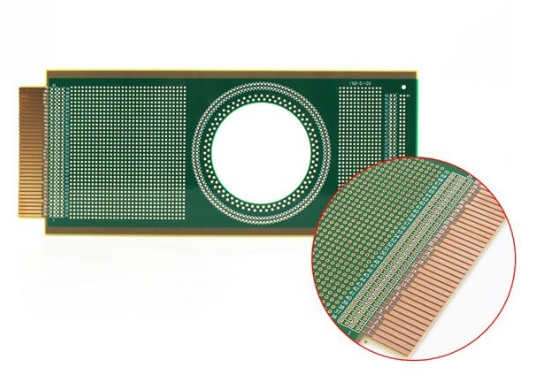

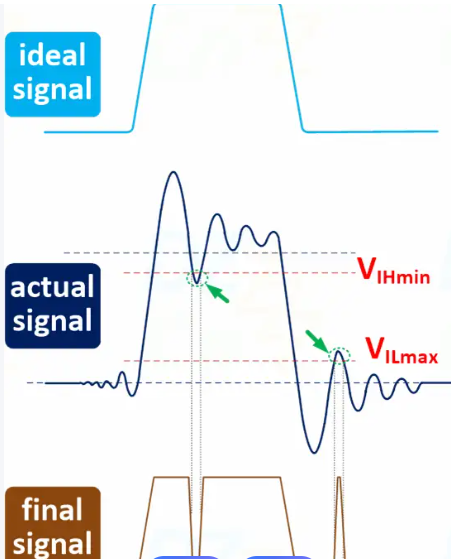

反射：阻抗突变的 “信号回声”。信号在传输中遇到阻抗突变（如从 50Ω 变为 70Ω），就会像声音遇到墙壁一样产生反射，反射信号与原信号叠加会导致波形失真。手指倒斜边的角度和长度直接影响接触区的阻抗：角度过陡（＞60°）会让接触面积骤减，阻抗瞬间升高（偏差＞20%）；长度过短（＜0.2mm）则相当于 “信号突然踩刹车”，反射系数从＜-20dB 恶化至＜-10dB。PCB 四层板厂家的 TDR（时域反射计）测试显示，45° 斜边配合 0.3mm 长度，能将阻抗变化率控制在 5% 以内，反射损耗稳定在 - 25dB 以下，完全满足高速信号（＞5Gbps）的传输要求。

插入损耗：信号传输的 “能量衰减”。信号在通过手指接口时，因电阻、介质损耗等导致的能量减少，就是插入损耗。倒斜边的表面粗糙度是关键：粗糙度过高（Ra＞1μm）会让高频信号的 “趋肤效应” 加剧 —— 信号更贴近导体表面传输，粗糙表面相当于增加了传输路径的 “摩擦力”，10GHz 信号的插入损耗会从 0.5dB 增至 1.5dB。PCB 四层板厂家采用 1000 目砂轮打磨，将粗糙度控制在 0.5μm，配合镀金处理（金的导电性优于铜），能让 20GHz 信号的插入损耗控制在 0.8dB 以内，远优于 1.2dB 的行业标准。

串扰：相邻信号的 “互相干扰”。多根手指并排时，信号会通过电磁耦合干扰相邻线路，倒斜边的角度偏差可能加剧这种干扰。若相邻手指的角度不一致（偏差＞1°），会导致它们的 “有效辐射面积” 不匹配，串扰从 - 30dB 恶化至 - 20dB。在 PCB 四层板中，由于信号层和接地层距离近，这种串扰还可能耦合到内层线路。PCB 四层板厂家通过 “统一角度校准”（误差＜0.5°）和增加手指间距（≥0.5mm），将串扰控制在 - 35dB 以下，确保高速并行信号（如 PCIe 4.0 的 16 条通道）互不干扰。

不同频率信号的 “敏感度差异”

低频信号和高频信号对倒斜边的 “挑剔程度” 截然不同，PCB 批量厂家会针对性优化设计：

低频信号（＜1GHz）：“宽容度” 较高。如 220V 市电接口、低速传感器（RS232），信号波长较长（1GHz 信号波长 30cm），倒斜边的微小偏差（角度 ±1°、长度 ±0.1mm）对信号影响可忽略（插入损耗变化＜0.1dB）。这类场景中，PCB 批量厂家更关注接触可靠性，倒斜边主要起 “防磨损” 作用，角度可选 60° 以增加接触压力。某家电控制板的测试显示，50Hz 信号通过 60° 斜边后，计量误差变化＜0.01%，完全不影响功能。

高频信号（＞5GHz）：“锱铢必较”。如 USB 3.2（10Gbps）、DDR5（6400Mbps），信号波长仅几厘米，倒斜边的任何偏差都可能被 “放大”。以 10GHz 信号为例，角度从 45° 增至 46°，反射损耗就从 - 25dB 降至 - 20dB，眼图张开度缩小 20%；长度从 0.3mm 减至 0.25mm，误码率会从 1e-12 升至 1e-9。PCB 批量厂家为此引入 “高频专项质控”：用激光干涉仪测量角度（精度 0.05°），用三维轮廓仪检测长度（精度 0.01mm），确保每根手指的参数一致性。某服务器主板的 DDR5 插槽采用这种工艺后，内存读写错误率下降 90%。

四层板中的 “特殊考量”

PCB 四层板因包含信号层、电源层和接地层，手指倒斜边的设计需兼顾层间信号隔离，PCB 四层板厂家有三个独特优化点：

斜边与内层线路的 “安全距离”。四层板的顶层手指若靠近内层信号（距离＜0.5mm），斜边的倒角可能导致层间耦合增强（串扰＞-25dB）。PCB 四层板厂家在布局时，会将内层线路与斜边边缘的距离拉大至≥0.8mm，并用接地层隔离，确保层间串扰＜-35dB。某工业控制板的测试显示，这种设计让 4 层板的 CAN 总线（500kbps）在振动环境中，误码率从 1e-6 降至 1e-9。

电源层的 “斜边避位”。四层板的电源层若延伸至手指边缘，倒斜边加工可能导致电源层暴露，引发电源噪声耦合。PCB 四层板厂家会将电源层向内缩进 0.3mm（相对于信号层斜边），形成 “台阶式” 结构，配合接地层包裹，电源噪声（＜50mV）比无避位设计（＜100mV）降低 50%。

过孔与斜边的 “位置协同”。四层板的手指区域常通过过孔连接内层，过孔若距离斜边过近（＜0.5mm），会因斜边加工导致过孔变形，阻抗突变。PCB 四层板厂家通过设计规则将过孔与斜边的距离控制在≥0.8mm，并用仿真软件验证阻抗连续性，确保过孔处的反射损耗＜-20dB。

手指倒斜边对信号完整性的影响，本质是 “几何形状对电磁场分布的调控”。从低频的 “宽容” 到高频的 “严苛”，从单层板的 “简单接触” 到四层板的 “层间协同”，这个微小斜面的设计直接关系到信号能否 “畅行无阻”。
