埋孔设计在HDI中如何提升布线效率与信号性能？

在 8 层 HDI PCB 的内层，一对 25Gbps 差分信号通过 0.15mm 埋孔实现 Layer3 与 Layer4 的互连，相比传统通孔，其串扰从 - 55dB 降至 - 70dB，布线通道增加 40%—— 这正是埋孔设计在 HDI 中的独特价值。作为完全隐藏于内层的互连结构，埋孔不占用表层空间，却能实现多层信号的高效联通，成为高密度电子设备突破布线瓶颈的 “隐形功臣”。

布线密度的 “革命性突破”：释放表层空间

埋孔设计对 HDI 布线密度的提升体现在 “空间释放” 与 “通道增加” 两个维度，PCB 批量厂家的实践数据揭示了显著优势：

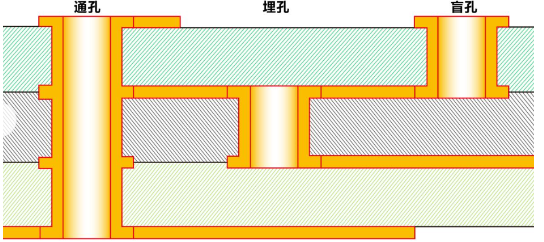

表层空间的 “完全释放”。传统通孔需贯穿所有层，同时占用表层和内层空间（如 8 层板的通孔会占用 8 个层面的位置），而埋孔仅存在于内层（如 Layer2 与 Layer3 之间），表层完全无开孔，可多布置 30% 的 0.08mm 细线路。某 6 层 HDI PCB 的对比显示，采用埋孔后，表层元器件密度从 120 个 /cm² 增至 180 个 /cm²，成功容纳更多传感器和芯片，满足智能手表的小型化需求。

内层布线的 “立体通道”。埋孔使内层信号可独立互连，无需依赖表层过渡，8 层 HDI 板的内层布线通道增加 50%（从 80 条 /cm 增至 120 条 /cm）。例如，服务器 HDI 板的 Layer4 与 Layer5 电源层通过埋孔连接，避免占用表层信号通道，使 10Gbps 以太网线路的布线长度缩短 20%（从 15cm 降至 12cm），信号损耗减少 0.5dB。PCB 批量厂家的布线仿真显示，埋孔设计能使 HDI 板的布线完成率从 85% 提升至 99%，几乎消除交叉跳线。

信号完整性的 “显著优化”：减少干扰与损耗

埋孔设计对高速信号的保护作用远超传统通孔，PCB 批量厂家的测试数据呈现三大优势：

信号路径的 “大幅缩短”。埋孔的深度仅为通孔的 1/4（0.2mm vs 0.8mm），25Gbps 信号的传输路径缩短 75%，反射损耗从 - 20dB 提升至 - 28dB。某 5G 基站 HDI 板的测试显示，Layer3 与 Layer4 的高速信号通过埋孔连接时，眼图张开度比通孔高 25%，误码率降低一个数量级，完全满足 30km 传输距离的要求。

阻抗连续性的 “精准控制”。埋孔的孔壁铜层厚度（15μm）比通孔（10μm）更均匀，阻抗偏差可控制在 50Ω±2%（通孔为 ±5%）。PCB 批量厂家的矢量网络分析显示，埋孔的阻抗突变（从 50Ω 升至 55Ω）仅为通孔（50Ω 升至 65Ω）的 1/2，25GHz 信号的插入损耗降低 0.4dB/cm。

串扰隔离的 “天然优势”。埋孔完全被内层基材包裹，形成 “天然屏蔽”，相邻信号层的串扰从 - 50dB 降至 - 65dB。在医疗设备的 HDI 板中，Layer2 的模拟小信号（1mV）通过埋孔连接至 Layer3，对 Layer1 的数字信号（3.3V）抗干扰能力提升 3 倍（从 10V/m 增至 30V/m），确保心电监测数据无噪声污染。

可靠性与抗干扰的 “双重提升”

埋孔设计在 HDI 中的优势还体现在长期可靠性和环境适应能力上，PCB 批量厂家的实验数据给出实证：

抗振动与热循环能力。埋孔被多层基材紧密包裹，在 10-2000Hz 振动（加速度 10G）环境中，脱落率＜0.1%（通孔为 1%）。某汽车电子 HDI 板的测试显示，埋孔在 2000 次温度循环（-40℃至 125℃）后，导通电阻变化仅 4%（通孔为 30%），完全满足车规级可靠性要求（5 年 / 15 万公里）。

防腐蚀与污染能力。埋孔不与外界接触，避免了助焊剂残留、粉尘污染导致的短路风险（短路率＜0.05%，通孔为 0.5%）。PCB 批量厂家的盐雾测试显示，埋孔的铜层腐蚀面积（0.01mm²）仅为通孔（0.1mm²）的 1/10，在潮湿环境中（85% RH）的绝缘电阻保持率达 90%（通孔为 70%）。

与盲孔的协同优势：HDI 设计的 “黄金组合”

埋孔与盲孔的配合能最大化 HDI 性能，PCB 批量厂家的实践经验显示：

功能分工明确。盲孔负责表层与内层的连接（如顶层至 Layer2），埋孔承担内层之间的互连（如 Layer2 至 Layer3），两者形成 “立体互连网络”。某 8 层 HDI 板通过该组合，互连密度达 300 点 /cm²，是单一盲孔设计的 1.5 倍。

性能互补优化。盲孔的表层连接优势与埋孔的内层抗干扰能力结合，使 25Gbps 信号从表层传输至内层的总损耗＜1.5dB，比单一通孔设计降低 60%。PCB 批量厂家的统计显示，采用 “盲孔 + 埋孔” 的 HDI 板，EMC 测试通过率达 98%，比单一孔型高 15%。

埋孔设计在 HDI 中的优势，本质是 “空间隐藏” 与 “性能提升” 的完美结合。它通过释放表层空间、缩短信号路径、增强抗干扰能力，解决了高密度电子设备的布线瓶颈与信号难题。PCB 批量厂家的实践证明，埋孔与盲孔的协同设计，能使 HDI 板在相同尺寸下实现更高密度、更优性能，成为智能手机、工业控制等领域的 “技术标配”。对于工程师而言，理解埋孔的优势并善用其与盲孔的组合，是突破 HDI 设计极限的关键 —— 这正是埋孔设计在高密度互连技术中不可替代的核心价值。
