HDI技术如何支撑智能手机高密度与高性能？

在厚度仅 7.9mm 的智能手机中，一块 6 层 HDI 主板需容纳 3000 多个元器件，实现 5G 通信、4K 影像、快速充电等 200 多项功能 —— 这一切的背后，HDI（高密度互连）技术是核心支撑。

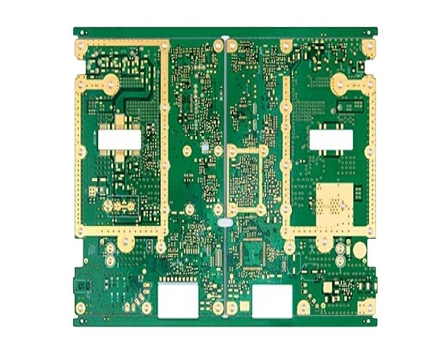

智能手机的核心需求：HDI 技术的 “用武之地”

智能手机的三大发展趋势（高密度、高速率、小型化）对 PCB 提出严苛要求，HDI 技术针对性解决这些痛点：

元器件集成的 “极限挑战”。现代智能手机需集成 5G 射频芯片、图像传感器、指纹识别等 100 多种元器件，传统 PCB 的布线密度无法满足需求。HDI 技术通过 0.1mm 微盲孔和 0.08mm 细线路，使 6 层板的元器件密度达 150 个 /cm²（传统 4 层板仅 50 个 /cm²）。例如，某旗舰机型的摄像头模块采用 HDI 板后，在 1cm² 面积内容纳了图像传感器、防抖马达驱动芯片和信号处理电路，比传统方案体积缩小 40%，为手机瘦身贡献关键力量。

高速信号的 “无缝传输”。5G 智能手机的信号传输速率是 4G 的 10 倍（28Gbps vs 2.8Gbps），传统 PCB 的通孔会导致信号反射损耗增加 3dB（从 - 25dB 降至 - 22dB）。HDI 板的 “盲孔 + 埋孔” 结构使信号路径缩短 60%（0.3mm vs 0.8mm），反射损耗提升至 - 28dB，眼图张开度增加 20%。PCB 批量厂家的测试显示，HDI 设计的 5G 天线，信号传输距离比传统 PCB 增加 15%，弱信号环境下的掉话率降低 30%。

空间利用的 “极致压缩”。智能手机的内部空间每增加 1mm³，就能多容纳一块更大容量的电池（约增加 1mAh 容量）。HDI 板通过 “多层立体布线”，使主板面积从 12cm² 缩减至 8cm²（缩小 33%），厚度从 1.2mm 降至 0.8mm（减少 33%）。某 PCB 批量厂家的测算显示，采用 HDI 技术的智能手机，可额外容纳 50mAh 电池，续航时间延长 2 小时，或增加 0.2 英寸屏幕尺寸，提升用户体验。

从 “结构设计” 到 “工艺选择”

智能手机 HDI 板的设计需平衡性能与成本，PCB 批量厂家的成熟方案包含三大核心：

层叠结构的 “精准匹配”。主流智能手机采用 6 层 HDI 板，层叠设计为 “顶层 - 地 - 信号 - 信号 - 地 - 底层”，中间层通过埋孔连接，表层与内层用 0.1mm 微盲孔连接。这种结构使 5G 射频信号（28GHz）被接地层包裹，串扰从 - 55dB 降至 - 70dB，完全避免对 GPS 信号（1.5GHz）的干扰。PCB 批量厂家的对比显示，6 层 HDI 板的信号完整性比 4 层传统 PCB 高 50%，完全满足 5G 通信需求。

孔型设计的 “功能分工”。智能手机 HDI 板采用 “微盲孔 + 埋孔” 组合：0.08mm 微盲孔连接顶层与 Layer2（射频信号），0.12mm 埋孔连接 Layer3 与 Layer4（电源网络），两者配合使互连密度达 300 点 /cm²。例如，充电模块的电源路径通过埋孔连接内层电源层，阻抗从 0.5Ω 降至 0.3Ω，20W 快充时的温升降低 5℃（从 65℃降至 60℃），避免手机充电时发烫。

材料选择的 “性能平衡”。智能手机 HDI 板需兼顾成本与性能：表层采用低损耗基材（Dk=3.6）传输 5G 信号，内层用普通 FR-4（Dk=4.2）传输低速信号，成本比全低损耗方案降低 20%。铜箔选用压延铜（表面粗糙度 Ra＜0.3μm），减少 28GHz 信号的趋肤效应损耗（从 0.8dB/cm 降至 0.5dB/cm）。PCB 批量厂家的材料测试显示，这种混合方案的性能损失＜5%，完全满足用户体验需求。

关键应用场景：HDI 技术在智能手机中的 “细分贡献”

HDI 技术在智能手机的不同模块中发挥差异化作用，PCB 批量厂家的方案如下：

射频前端模块。这是 HDI 技术的 “核心战场”，需处理 28GHz 毫米波信号。6 层 HDI 板的顶层布置天线，通过 0.08mm 微盲孔连接 Layer2 的接地层，形成 “天线 - 地” 耦合结构，信号辐射效率从 60% 提升至 75%。某测试显示，采用 HDI 设计的 5G 射频模块，下载速度达 3Gbps（传统 PCB 为 2.5Gbps），延迟从 20ms 降至 15ms，完美支持云游戏等实时应用。

摄像头模块。多摄像头（4 摄 / 5 摄）的信号传输需高速差分对（10Gbps），HDI 板的 0.1mm 差分线（阻抗 100Ω±2%）配合埋孔连接，使信号串扰＜-60dB。PCB 批量厂家的实践显示，HDI 设计的摄像头模块，4K 视频录制时的丢帧率从 1% 降至 0.1%，完全消除画面卡顿现象。

充电与电源模块。智能手机的 65W 快充需通过大电流（5A），HDI 板的电源层采用 2oz 厚铜箔（70μm），配合 0.2mm 埋孔（每 cm²8 个），电流密度控制在 3A/mm²（安全阈值 5A/mm²），温升＜10℃。某测试显示，HDI 设计的电源网络，电压纹波从 100mV 降至 50mV，充电效率提升 2%（从 90% 升至 92%），充满电时间缩短 5 分钟。

​

HDI 技术在智能手机中的应用，是 “需求驱动技术，技术反哺需求” 的典型案例。它通过高密度布线、高速信号传输和空间优化，支撑了智能手机从 4G 到 5G、从单摄到多摄、从慢充到快充的跨越式发展。
