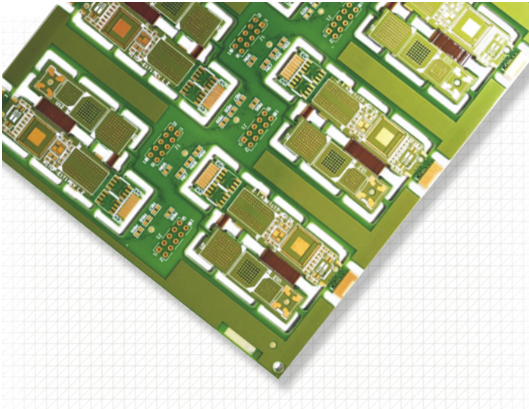

在 HDI（高密度互连）PCB 的制造中，盲孔与埋孔是实现 “三维布线” 的核心技术 —— 一块 10 层 HDI 板能通过 0.1mm 的盲孔和埋孔，在 5cm×5cm 面积内容纳 2000 个互连点，是传统通孔板的 3 倍。对于工程师而言，理解盲孔与埋孔的准确定义、结构差异和应用场景，是掌握 HDI 技术的第一步。

盲孔：表层与内层的 “垂直捷径”

盲孔是 HDI 技术中最常用的互连方式，其定义和特点在 PCB 批量厂家的生产标准中有着明确界定：

核心定义。盲孔是一端位于 PCB 表层（顶层或底层），另一端终止于指定内层（非贯穿整个板厚）的过孔，如同 “不穿透的深井”。例如，4 层 HDI 板的盲孔可从顶层延伸至 Layer2，或从底层延伸至 Layer3，但不会贯穿 Layer4。PCB 批量厂家的工艺文件规定，盲孔的深度（表层到内层的距离）与直径比需≤1:1（如 0.1mm 直径对应深度≤0.1mm），超过这个比例会导致孔壁铜层断裂风险增加 50%。

结构分类。按尺寸和加工方式，盲孔可分为 “微盲孔” 和 “普通盲孔”：微盲孔直径＜0.15mm（通常 0.05-0.1mm），采用激光钻孔（精度 ±3μm），孔壁光滑（粗糙度 Ra＜0.5μm），适合 10Gbps 以上高速信号；普通盲孔直径 0.15-0.3mm，可用机械钻孔或激光钻孔，深度 0.15-0.5mm，多用于电源层与表层的连接。某 PCB 批量厂家的显微镜图像显示，微盲孔的圆度＞95%，比普通盲孔（90%）更利于信号传输。

埋孔：内层之间的 “隐形桥梁”

埋孔是 HDI 技术实现内层高密度互连的关键，其定义和特性与盲孔有着本质区别：

核心定义。埋孔是完全隐藏在 PCB 内层（不与表层连通）的过孔，如同 “地下隧道”，仅连接不同的内层信号层。例如，6 层 HDI 板的埋孔可连接 Layer2 与 Layer3，或 Layer4 与 Layer5，但两端均不延伸至顶层（Layer1）或底层（Layer6）。PCB 批量厂家的检测标准要求，埋孔必须被树脂和铜箔完全包裹，暴露在表层的面积需＜0.01mm²，否则会成为腐蚀源（盐雾测试中腐蚀速度增加 3 倍）。

结构特点。埋孔的直径通常为 0.1-0.3mm，深度根据连接的内层间距而定（如 Layer2 与 Layer3 间距 0.2mm，埋孔深度即 0.2mm）。与盲孔相比，埋孔的加工需经过 “先钻孔后层压” 的流程：在芯板阶段就完成钻孔和镀铜，再与其他层压合，因此层间对准精度要求更高（误差＜5μm，盲孔为＜10μm）。PCB 批量厂家的 CT 扫描显示，埋孔的孔壁铜层厚度需≥15μm（盲孔为 10μm），以承受层压过程中的压力（1.5MPa）而不破裂。

应用场景。埋孔主要用于解决内层信号的互连问题，尤其适合多层 HDI 板的 “分层布线”。例如，10 层 HDI 板的 Layer3 与 Layer4 之间的高速差分对（25Gbps）通过 0.15mm 埋孔连接，避免了通孔对其他层的干扰（串扰从 - 55dB 降至 - 70dB）。

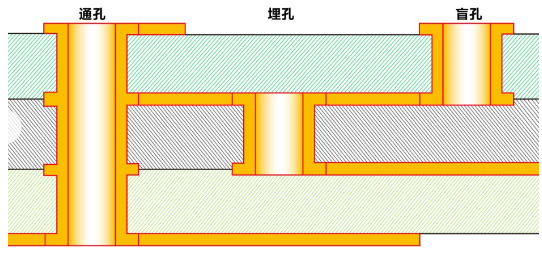

盲孔与埋孔的核心区别：从 “可见性” 到 “加工流程”

盲孔与埋孔虽同属 HDI 的 “隐藏式过孔”，但在多个维度存在显著差异，PCB 批量厂家的对比表清晰呈现区别：

连通范围不同。盲孔至少有一端在表层（可见），埋孔则完全隐藏（不可见）。这种差异导致盲孔可直接连接表层元器件的焊盘，而埋孔只能连接内层线路。例如，智能手表的 HDI 板中，顶层的触控芯片通过盲孔连接至 Layer2，而 Layer2 与 Layer3 的信号交互则需埋孔，两者分工明确。

加工顺序不同。盲孔通常在层压完成后加工（激光钻孔穿透表层和部分介质），而埋孔需在层压前加工（在芯板上钻孔后再压合）。PCB 批量厂家的生产数据显示，盲孔的加工良率（98%）略高于埋孔（95%），因埋孔需经历层压过程的高温高压（180℃、1.5MPa），孔壁铜层易受应力影响。

对信号的影响不同。盲孔的信号路径比埋孔更接近表层，受环境干扰略大（10GHz 信号的串扰比埋孔高 5dB），但阻抗连续性更好（50Ω±2% vs ±3%）。
