多层 PCB 的层压工艺与材料选择如何平衡？

原创于 2025-07-25 09:54:40 发布 · 325 阅读

CC 4.0 BY-SA版权

文章标签：

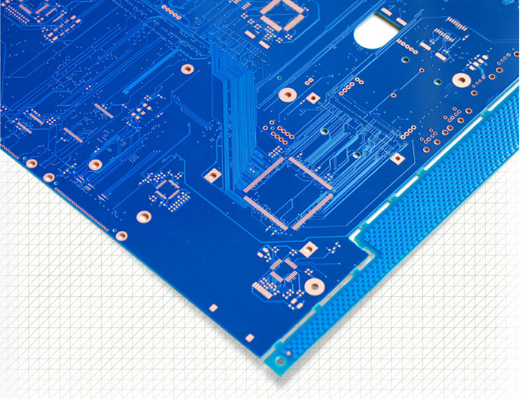

多层 PCB 的制造中，层压工艺如同 “蛋糕裱糊”—— 将不同层数的芯板与半固化片精准粘合，既要保证层间无气泡，又要控制厚度误差在 5μm 内。从 4 层板到 12 层板，层压工艺的复杂度呈指数级增长，材料选择也从单一 FR-4 演变为 “基材 + 半固化片 + 铜箔” 的组合艺术。

层压工艺的核心环节：从 “叠层” 到 “固化” 的精准控制

多层 PCB 的层压工艺需经过严格的流程管控，PCB 批量厂家的生产经验总结出三大关键环节：

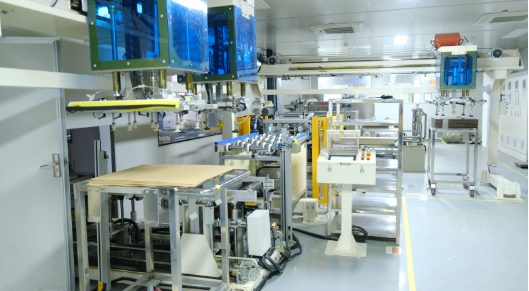

叠层对准的 “微米级校准”。4 层 PCB 的层间对准误差需控制在 ±10μm，而 10 层板需缩小至 ±3μm，否则会导致过孔与线路错位（阻抗突变＞5Ω）。PCB 批量厂家采用 “金属靶标 + X 射线定位” 系统，在每层边缘设置 4 个直径 0.1mm 的铜靶标，叠层时通过 X 射线实时识别，机械臂动态补偿，将对准精度锁定在 ±2μm。某测试显示，对准误差达标的 6 层 PCB，过孔导通率 99.9%，是超差产品的 3 倍。

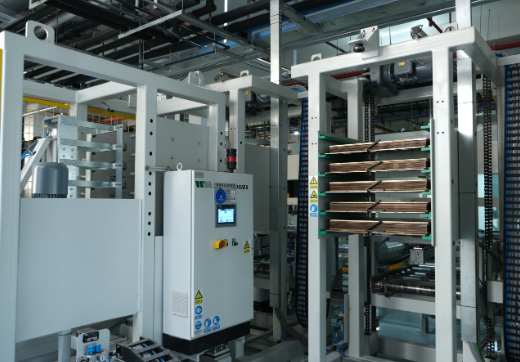

温度与压力的 “协同曲线”。层压需遵循 “升温 - 保温 - 降温” 三阶段曲线：4 层 PCB 采用 120℃（30min）→150℃（60min）→100℃（自然冷却），压力保持 1.2MPa；10 层板则需延长高温保温时间至 90min，压力提升至 1.5MPa，确保内层树脂充分流动（填充率＞98%）。PCB 批量厂家的热像仪监测显示，温度均匀性（±2℃）是关键 —— 温差超过 5℃会导致局部树脂未固化，层间剥离强度下降 40%（从 1.8N/mm 降至 1.1N/mm）。

除泡与平整的 “细节把控”。层压前需进行 “预压”（0.5MPa，80℃，10min），排出半固化片中的空气（气泡率＜0.1%）；层压后采用 “冷压定型”（0.8MPa，25℃，30min），避免降温过程中产生应力翘曲（翘曲度＜0.7%）。某 6 层 PCB 的对比实验显示，经过预压的产品，层间空洞面积＜0.01mm²，是未预压产品的 1/20。

材料选择的核心逻辑：匹配层数与应用场景

多层 PCB 的材料选择需根据层数和应用场景 “量体裁衣”，PCB 批量厂家的选型指南如下：

基材的 “性能分级”。4 层消费电子 PCB 选用普通 FR-4（Tg=130℃，Dk=4.2）即可满足需求，成本仅 30 元 /㎡；6 层工业控制板需高 Tg FR-4（Tg=170℃），在 125℃环境下仍能保持刚性（普通 FR-4 会软化）；10 层高速板则需低损耗基材（如 Megtron 6，Dk=3.6±0.05），25GHz 信号损耗比 FR-4 降低 50%（1.0dB/cm vs 2.0dB/cm）。PCB 批量厂家的测试显示，基材 Dk 每波动 0.1，50Ω 阻抗就会变化 1.2Ω，直接影响信号完整性。

半固化片的 “参数匹配”。半固化片（PP）的树脂含量（40%-70%）和流动度（10%-30%）需与层数匹配：4 层板用 7628 型号（树脂含量 52%），流动度适中（20%），确保芯板间隙填充充分；10 层板需组合 1080（薄型，填充细缝）和 7628（厚型，保证厚度），流动度控制在 15%-25%，避免树脂过多导致线路短路（短路率＜0.1%）。PCB 批量厂家的统计显示，错误选择 PP 型号会使层压良率从 90% 降至 60%。

铜箔的 “类型适配”。4 层板用 1oz 电解铜箔（成本低，适合普通信号）；6 层高速板需 2oz 压延铜箔（表面粗糙度 Ra＜0.3μm），减少 5GHz 以上信号的趋肤效应损耗（损耗降低 0.3dB/cm）；10 层板的电源层采用 3oz 厚铜箔（70μm），载流能力达 10A（1oz 仅 3A），满足大电流需求。

层压缺陷的预防与材料匹配技巧

PCB 批量厂家通过优化工艺和材料匹配，能有效减少层压缺陷：

气泡与空洞的预防。选择流动度 15%-25% 的半固化片，叠层时避免芯板偏移（错位＜5μm），层压前进行 “真空脱泡”（-0.1MPa，30min），可使气泡率从 3% 降至 0.5%。某 6 层 PCB 的改进显示，真空脱泡后，层间空洞面积从 0.05mm² 缩小至 0.01mm² 以下。

材料兼容性控制。基材与半固化片需选用同一体系树脂（如环氧树脂类），避免因热膨胀系数差异（CTE 偏差＞2ppm/℃）导致分层。PCB 批量厂家的兼容性测试显示，混用不同树脂的材料，层间结合力会下降 30%（从 2.0N/mm 降至 1.4N/mm）。

成本优化策略。在非高速信号层采用普通 FR-4，高速层局部使用低损耗基材，可使 10 层板成本降低 20%（从 200 元 /㎡降至 160 元 /㎡），性能损失＜5%。例如，基站 PCB 的射频层用 Rogers 4350，其他层用高 Tg FR-4，实现 “性能优先区” 与 “成本控制区” 的平衡。
