PCB批量厂家如何保障盲埋孔的可靠性与耐久性

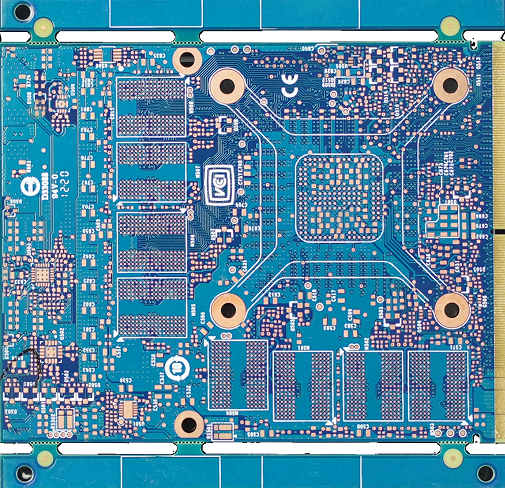

在 5G 基站的 HDI 板中，0.1mm 微盲孔若在 1000 次温度循环后出现 1μm 裂纹，就可能导致 28GHz 信号中断 —— 这凸显了盲孔与埋孔可靠性的关键价值。相比传统通孔，盲孔（表层至内层）和埋孔（内层间）因结构特殊，其可靠性与耐久性面临更严峻考验。

耐久性的关键影响因素：

盲孔与埋孔的耐久性由多重因素决定，PCB 批量厂家的测试数据揭示关键变量：

结构设计的 “先天影响”。盲孔的深径比（深度 / 直径）超过 1:1 时，可靠性急剧下降 ——0.1mm 直径的盲孔若深度达 0.15mm（1.5:1），500 次循环后的裂纹率从 5% 升至 20%。埋孔的直径（0.15mm）比盲孔大，深径比易控制在 1:1 以内，抗疲劳能力天然占优。

材料选择的 “基础作用”。基材的 CTE（热膨胀系数）每降低 1ppm/℃，盲孔的应力就减少 8%。低 CTE 基材（10ppm/℃）比普通 FR-4（18ppm/℃）能使盲孔裂纹率降低 40%。孔壁铜箔的纯度（99.99%）也至关重要，杂质（如 Fe＞0.01%）会加速电化学腐蚀，使盲孔寿命缩短 30%。

工艺质量的 “隐性决定”。激光钻孔的孔壁粗糙度（Ra）每增加 0.1μm，盲孔的应力集中系数就增加 10%。Ra=1μm 的盲孔，500 次循环后裂纹率达 20%（Ra=0.5μm 的仅 8%）。

提升可靠性的核心技术：

盲孔与埋孔的可靠性需通过 “结构优化 + 材料升级 + 工艺控制” 三重保障，PCB 批量厂家的成熟方案如下：

结构设计的 “应力分散”。盲孔采用 “喇叭口” 设计（孔口直径比孔底大 20%），减少应力集中，裂纹率从 15% 降至 5%；埋孔周围增加 “铜皮加固环”（宽度 0.1mm），将应力分散到更大区域，抗冲击能力提升 30%。某 6 层 HDI 板的测试显示，优化结构的盲孔在 1000 次循环后，导通电阻变化仅 5%（未优化的达 30%）。

材料防护的 “腐蚀阻隔”。盲孔表面涂覆 1μm 厚的镍金镀层（Ni 5μm+Au 0.1μm），阻挡潮气和氯离子侵蚀，盐雾测试寿命从 500 小时延长至 1000 小时。埋孔因在内层，可采用 “化学沉铜 + 电镀加厚” 工艺（孔壁铜厚 15μm），比盲孔厚 50%，抗腐蚀能力提升 40%。PCB 批量厂家的对比显示，防护后的盲孔在湿热环境中，5000 小时导通电阻变化＜10%，远优于未防护的 50%。

工艺控制的 “精度革命”。采用紫外激光（波长 355nm）钻孔，孔壁粗糙度控制在 Ra＜0.5μm（传统激光为 1μm），减少应力集中点；通过 “脉冲电镀” 使孔壁铜厚均匀性（偏差＜1μm）比直流电镀高 30%。某 PCB 批量厂家的生产数据显示，工艺优化后，盲孔的抗疲劳寿命从 800 次循环延长至 1200 次，提升 50%。

耐久性测试标准：从 “消费级” 到 “工业级”

不同应用场景对盲孔与埋孔的耐久性要求不同，PCB 批量厂家的测试标准如下：

消费电子（智能手机）。需通过 1000 次温度循环（-40℃至 85℃）、500 小时湿热测试（60℃/90% RH），要求导通电阻变化＜10%，无裂纹和腐蚀。PCB 批量厂家的统计显示，满足该标准的盲孔，在手机 3 年使用寿命内的失效概率＜0.5%。

工业控制。要求 2000 次温度循环（-55℃至 125℃）、1000 小时湿热测试（85℃/85% RH），振动测试（10G，100 小时）后导通电阻变化＜15%。某工业 HDI 板的测试显示，优化后的埋孔在这些测试中表现稳定，完全满足工厂设备 5 年运行需求。

汽车电子。需通过 3000 次温度循环、2000 小时湿热测试、盐雾测试（500 小时），导通电阻变化＜20%，无明显腐蚀。PCB 批量厂家的特殊处理（如 conformal 涂层）使车载盲孔的耐久性达工业级的 2 倍，满足车规级 10 年寿命要求。

量产过程的可靠性保障：PCB 批量厂家的质控体系

盲孔与埋孔的可靠性需贯穿生产全流程，PCB 批量厂家的关键措施如下：

原材料严格筛选。每批次基材测试 CTE（＜12ppm/℃）和吸水率（＜0.1%）；铜箔选用高纯度（99.99%）压延铜，确保抗腐蚀能力；半固化片的树脂含量控制在 50%±2%，避免层压气泡。

工艺参数精准控制。激光钻孔能量（30μJ±0.5μJ）和脉冲次数（80 次 ±2 次）锁定，确保孔壁粗糙度 Ra＜0.5μm；电镀电流密度（1.5A/dm²±0.1A/dm²）稳定，孔壁铜厚偏差＜1μm。PCB 批量厂家的 SPC 系统显示，参数稳定后，盲孔的良率从 85% 提升至 95%。

全流程可靠性测试。每批次抽取 5 块板进行 “温度循环（500 次）+ 湿热（1000 小时）” 测试，要求导通电阻变化＜10%，无裂纹；通过 “金相切片” 检查孔壁完整性（铜厚均匀性＞90%），确保量产一致性。

​

盲孔与埋孔的可靠性与耐久性，是 HDI 技术大规模应用的前提。PCB 批量厂家的实践证明，通过结构优化（喇叭口、加固环）、材料防护（镍金镀层、高纯度铜）和工艺控制（激光钻孔、脉冲电镀），能使盲孔与埋孔的可靠性接近传统通孔，满足消费电子、工业控制等多场景需求。
