PCB批量厂家保障HDI高频信号策略

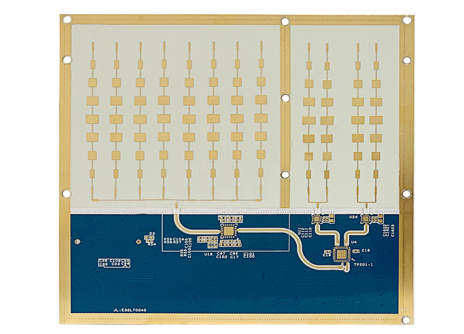

在 60GHz 毫米波通信中，HDI PCB 的信号传输损耗每增加 0.5dB，通信距离就缩短 20%—— 这凸显了高频信号完整性对 HDI 技术的重要性。当信号频率从 10GHz 跃升至 60GHz，HDI PCB 的介质损耗、阻抗控制和串扰抑制难度呈指数级增长，传统设计方法已无法满足需求。PCB 批量厂家的数据显示，优化高频信号完整性的 HDI PCB，能将 60GHz 信号损耗控制在 2.5dB/cm，串扰抑制在 - 70dB 以下，完美适配 5G 毫米波、卫星通信等高频场景，成为高速互连的 “性能标杆”。

高频信号的核心挑战：HDI PCB 的 “三大拦路虎”

高频信号（＞10GHz）在 HDI PCB 中面临独特挑战，PCB 批量厂家的测试数据揭示关键痛点：

介质损耗的 “指数级增长”。信号频率每提升 1 倍，介质损耗（Df）的影响就增加 1 倍 ——10GHz 时损耗为 0.5dB/cm，60GHz 时骤增至 3dB/cm。普通 FR-4 基材（Df=0.02@10GHz）在 60GHz 下的 Df 升至 0.04，而 HDI 专用的低损耗基材（如 Rogers 5880，Df=0.0018@10GHz）在 60GHz 下仍保持 0.003，损耗降低 90%。某对比实验显示，相同长度（10cm）的 60GHz 信号，低损耗基材的总损耗（2.5dB）仅为普通 FR-4（15dB）的 1/6，通信距离提升 5 倍。

阻抗突变的 “信号反射”。高频信号对阻抗连续性极为敏感，0.1mm 的线宽误差或 5μm 的层间距离偏差，都会导致 50Ω 阻抗出现 ±3Ω 波动，反射损耗从 - 25dB 恶化至 - 18dB。HDI PCB 的微盲孔（0.1mm）若孔壁不光滑（粗糙度 Ra＞1μm），会产生额外反射，使 60GHz 信号的眼图张开度缩小 30%。PCB 批量厂家的仿真显示，阻抗偏差超过 ±5% 时，28GHz 信号的误码率会从 1e-15 升至 1e-12，无法满足高速通信要求。

串扰干扰的 “信号污染”。高频信号的辐射能力是低频的 10 倍，HDI PCB 的 0.08mm 线间距（普通 PCB 为 0.2mm）使串扰问题更突出 ——10GHz 信号的串扰从 - 60dB 增至 - 50dB，60GHz 时进一步恶化至 - 40dB。某 6 层 HDI PCB 的测试显示，未做屏蔽的 60GHz 信号，对相邻线路的干扰电压达 10mV（阈值为 5mV），导致通信出现丢包。

提升高频信号完整性的核心策略

HDI PCB 的高频信号完整性需通过 “材料 - 设计 - 工艺” 三维优化，PCB 批量厂家的解决方案如下：

基材选择的 “性能加码”。高频 HDI PCB 需按频率分级选材：10-28GHz 选用中低损耗基材（如 Megtron 6，Dk=3.6±0.05，Df=0.0025）；28-60GHz 则需超低损耗基材（如 Rogers 4350，Dk=3.48±0.05，Df=0.002）。这些基材在宽温范围（-40℃至 85℃）内的 Dk 变化率＜1%（普通 FR-4 为 3%），确保阻抗稳定性（±1Ω）。PCB 批量厂家的测试显示，采用 Rogers 基材的 HDI PCB，60GHz 信号损耗比 FR-4 降低 70%（2.5dB/cm vs 8.5dB/cm）。

布线设计的 “信号保护”。高频信号需采用 “差分对 + 屏蔽接地” 设计：28GHz 差分对的线宽 0.1mm、间距 0.1mm（阻抗 100Ω±2%），60GHz 则需线宽 0.08mm、间距 0.08mm（阻抗 100Ω±3%）。差分对两侧布置接地过孔（间距＜0.5mm），形成 “电磁屏障”，串扰从 - 50dB 降至 - 70dB。某 HDI PCB 的仿真显示，带屏蔽的 60GHz 差分对，传输 10cm 后的信号完整性（眼图张开度 60%）是无屏蔽方案（30%）的 2 倍。

孔型优化的 “低损设计”。高频信号的过孔采用 “激光微盲孔 + 填铜” 工艺：0.1mm 孔径配合 0.1mm 深度（深径比 1:1），孔壁铜厚 12μm（偏差＜1μm），并用导电铜填充（填充率＞95%）。这种设计使过孔阻抗从 65Ω 降至 55Ω，反射损耗从 - 20dB 提升至 - 28dB。

PCB 批量厂家的工艺保障：从 “加工” 到 “检测”

高频 HDI PCB 的信号完整性需通过精密工艺控制，PCB 批量厂家的核心措施如下：

激光加工的 “纳米级精度”。采用紫外激光（波长 355nm）加工微盲孔和细线路，线宽误差控制在 ±1μm（传统工艺为 ±3μm），孔位偏差＜2μm。激光能量闭环控制（30μJ±0.5μJ）确保孔壁光滑（Ra＜0.5μm），减少信号散射损耗。

层压工艺的 “微米级对准”。高频 HDI PCB 的层间对准误差需＜3μm（普通 HDI 为 5μm），采用 “X 射线定位 + 光学补偿” 系统，每层层压的对准精度达 ±1μm，确保介质厚度偏差＜2μm（直接影响阻抗稳定性）。

全流程检测的 “性能锁定”。每块高频 HDI PCB 需通过 “矢量网络分析仪 + 时域反射仪（TDR）” 检测：28GHz 信号损耗＜1.5dB/cm，60GHz＜3dB/cm；阻抗波动＜±3Ω；串扰＜-65dB。

​HDI PCB 的高频信号完整性，是材料科学、精密制造与电磁理论的深度融合。从 28GHz 到 60GHz，每提升 10GHz，对工艺精度的要求就提高一个等级。PCB 批量厂家的实践证明，低损耗基材、精密激光加工和严格检测，是保障高频信号完整性的三大支柱。
