高层PCB的制造工艺与质量检测要点

在 12 层 PCB 的制造中，层间对准误差每超过 1μm，过孔失效概率就上升 3%；蚀刻精度每偏差 2μm，50Ω 阻抗就会偏离 1.5Ω—— 这正是高层 PCB（通常指 8 层及以上）制造的严苛之处。相比 4 层 PCB，高层 PCB 的制造工序增加 60%，质量控制点从 20 个增至 50 个，成为高端电子设备量产的关键瓶颈。PCB 批量厂家的实践显示，通过高精度层压、激光钻孔和全流程检测，能将 10 层 PCB 的良率从 70% 提升至 90%，为 5G 基站、超算中心等场景提供稳定可靠的硬件基础。

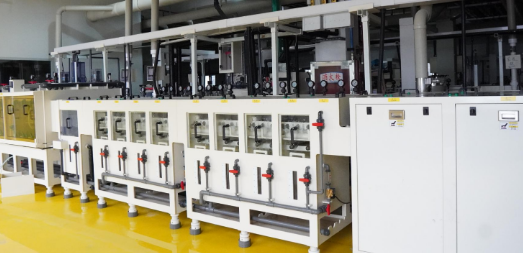

核心制造工艺：从 “层压” 到 “钻孔” 的精度革命

高层 PCB 的制造工艺比低层板复杂得多，PCB 批量厂家的核心技术体现在三个环节：

高精度层压工艺。8 层 PCB 需经过 3 次层压（4 层板仅 1 次），每次层压都要保证 ±1μm 的对准精度。PCB 批量厂家采用 “X 射线定位 + 光学补偿” 系统，在每层设置 6 个直径 0.1mm 的金属靶标，层压时实时校准，将累计误差控制在 5μm 以内（4 层板为 10μm）。层压温度曲线需严格遵循 “阶梯升温”（120℃→150℃→180℃），每个阶段保温 30 分钟，使树脂充分流动（填充率＞98%），避免空洞（空洞率＜0.1%）。

激光钻孔技术。高层 PCB 的过孔直径从 4 层板的 0.3mm 缩小至 0.1mm，传统机械钻孔的精度（±10μm）无法满足需求。PCB 批量厂家采用紫外激光钻孔（波长 355nm），脉冲宽度控制在 10-20ns，能钻出圆度＞95% 的微过孔（孔径 0.1mm±3μm），孔壁粗糙度 Ra＜0.5μm（机械钻孔为 2μm）。这种高精度钻孔使 10 层 PCB 的过孔导通率达 99.9%，比机械钻孔提升 5%。对于埋孔（如 8 层板的 Layer3 至 Layer6），需先完成内层钻孔，再进行外层压合，确保孔位偏差＜2μm。

精细蚀刻工艺。高层 PCB 的线宽从 4 层板的 0.15mm 缩减至 0.1mm，蚀刻精度需控制在 ±3μm（4 层板为 ±10μm）。PCB 批量厂家采用 “激光直接成像（LDI）+ 等离子蚀刻” 组合：LDI 的 10000dpi 分辨率确保线路图案精度达 1μm，等离子蚀刻的各向异性（蚀刻因子＞5:1）使线宽误差稳定在 ±2μm。

质量检测的关键项目：

高层 PCB 的质量检测需覆盖外观、内部结构和电气性能，PCB 批量厂家建立了三级检测体系：

内部缺陷检测。采用显微 CT 扫描（分辨率 500nm）检查层间空洞（面积需＜0.01mm²）和铜箔褶皱（高度＜5μm）。8 层 PCB 的层压空洞率需控制在 0.1% 以下（4 层板为 0.5%），否则会导致阻抗突变（＞5Ω）。

尺寸精度检测。通过激光测厚仪测量总厚度（10 层 PCB 典型值 1.6mm±0.05mm），用坐标测量机检查线宽（0.1mm±0.003mm）和过孔位置（偏差＜5μm）。

电气性能测试。每块高层 PCB 需进行 “四探针阻抗测试”，10 层板的 50Ω 阻抗偏差需＜±3%（8 层板为 ±5%）；用 40GHz 矢量网络分析仪测量插入损耗（25GHz 信号＜1.2dB/cm）和串扰（＜-65dB）。

不同层数的工艺适配：从 8 层到 16 层的差异化控制

高层 PCB 的制造工艺需根据层数调整，PCB 批量厂家的方案如下：

8-10 层 PCB。重点控制层压对准（误差＜2μm）和激光钻孔精度（孔径 0.1mm±3μm），采用 “半固化片 + 芯板” 交替层压（每层芯板厚度 0.2mm），确保总厚度偏差＜0.05mm。某 8 层 PCB 通过此方案，25Gbps 信号的传输损耗控制在 1.0dB/cm，良率达 85%。

12-16 层 PCB。增加 “预压合” 工序（压力 0.5MPa，温度 100℃），减少层间气泡；采用 “阶梯式过孔” 设计（表层 0.1mm，内层 0.2mm），降低信号反射。PCB 批量厂家为 16 层超算 PCB 定制的工艺，使 100Gbps 信号的眼图张开度保持 70%，满足超算中心的稳定性要求。

批量生产的良率提升技巧

PCB 批量厂家通过三项措施提升高层 PCB 的量产良率：

原材料严格筛选。高层 PCB 需选用低翘曲基材（Tg≥180℃）和高纯度铜箔（纯度 99.99%），来料检验的介电常数偏差需＜±0.05（普通基材为 ±0.2）。

工艺参数锁定。将 10 层 PCB 的层压压力（1.2MPa±0.05MPa）、蚀刻时间（60s±1s）等参数写入 MES 系统，禁止随意调整，确保批间一致性（良率波动＜5%）。

失效模式分析。建立 “缺陷数据库”，针对 80% 的常见问题（如过孔偏移、蚀刻不足）制定预防措施。某 PCB 批量厂家通过分析 1000 块不良品，将 12 层 PCB 的良率从 75% 提升至 90%。

​

高层 PCB 的制造与检测，是 PCB 批量厂家精密制造能力的集中体现。从 8 层到 16 层，每增加 2 层，工艺难度就提升一个台阶，但通过高精度层压、激光钻孔和全流程检测，能实现良率与性能的双重保障。
