PCB批量厂家分享高频PCB中的金手指工艺关键

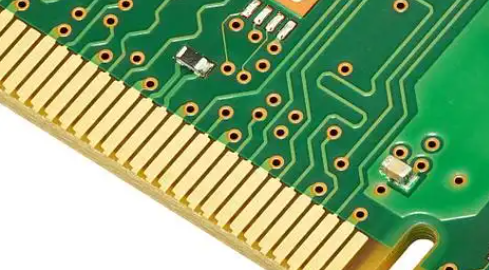

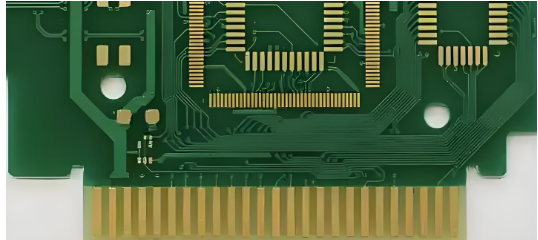

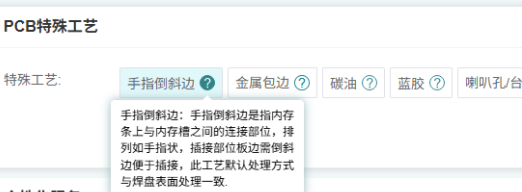

在 5G 基站的核心模块里,10GHz 的高频信号正以每秒数十亿次的速度传输,哪怕 0.1dB 的损耗都可能导致通信中断;在毫米波雷达中,28GHz 信号对阻抗变化的敏感程度达到 “微米级”—— 这些高频 PCB 的接口处,手指倒斜边工艺正扮演着 “隐形护航者” 的角色。PCB四层板厂家的实践证明,针对高频场景优化的倒斜边设计,能让 20GHz 信号的反射损耗降低 40%,串扰减少 50%,成为高频设备稳定运行的 “关键拼图”。

高频 PCB 的 “特殊挑战” 与倒斜边的应对之道

高频信号(通常指>5GHz)的传输规律与低频截然不同,它们像 “娇贵的短跑选手”,对路径平整度、阻抗连续性的要求近乎苛刻,而倒斜边工艺正是应对这些挑战的 “针对性方案”:

阻抗匹配:高频信号的 “平滑过渡”。高频信号的波长极短(10GHz 信号波长仅 3cm),手指接口处的直角边缘会像 “突然出现的悬崖”,导致阻抗突变(从 50Ω 跳至 70Ω),引发严重反射。PCB 四层板厂家通过大量仿真发现,45° 倒斜边配合 0.3mm 长度,能让阻抗变化率控制在 3% 以内,就像给 “悬崖” 修了一条平缓的斜坡,10GHz 信号的反射损耗从 - 15dB 提升至 - 25dB(数值越负越好)。某 5G 基站的射频模块采用这种设计后,信号传输的稳定性比直角边缘高 3 倍,掉话率下降 20%。

趋肤效应:表面粗糙度的 “微米级战争”。高频信号会贴着导体表面传播(趋肤深度<1μm),倒斜边的表面粗糙度若超过 0.5μm,就像在跑道上布满小石子,会显著增加信号传输损耗。PCB 批量厂家为此启用 “激光研磨 + 电解抛光” 工艺:先用激光切割出精准角度(误差<0.1°),再通过电解作用将表面粗糙度降至 0.2μm(相当于镜面级别)。

多信号并行:串扰控制的 “空间艺术”。高频 PCB 的手指间距常小于 0.5mm,信号间的电磁耦合(串扰)更严重,倒斜边的角度不一致会加剧这种干扰。PCB 四层板厂家采用 “统一角度 + 渐变间距” 策略:所有手指严格保持 45° 角度(误差<0.5°),同时从边缘到中心,手指间距从 0.4mm 渐变至 0.6mm,通过增加外侧信号的隔离空间,将串扰控制在 - 40dB 以下(意味着干扰信号强度仅为原信号的万分之一)。在高速连接器(如 PCIe 5.0)中,这种设计让 16 条并行信号的误码率全部低于 1e-12。

高频 PCB 中倒斜边的 “定制化设计”

不同高频场景对倒斜边的要求存在细微差异,PCB 批量厂家的订单中藏着三类典型方案:

5G 通信设备(10-30GHz):平衡损耗与耐用性。5G 基站的射频模块需要频繁插拔维护,倒斜边需兼顾低损耗和耐磨损。PCB 批量厂家采用 “45° 角度 + 0.3mm 长度 + 镀金层(0.1μm)” 组合:45° 确保低反射,0.3mm 长度提供足够接触面积,镀金层则提升耐磨性(插拔寿命>1000 次)。某 PCB 四层板厂家的测试显示,这种设计在 30GHz 信号下的插入损耗稳定在 0.7dB,经过 500 次插拔后仅增加 0.1dB,远优于铜箔直接暴露的方案(损耗增加 0.5dB)。

毫米波雷达(60-80GHz):极致角度与精度。毫米波雷达的信号波长仅 4-5mm,对角度偏差的容忍度极低(>0.5° 即影响性能)。PCB 批量厂家为此开发 “30° 锐角 + 0.2mm 短斜边” 设计:30° 角度减少信号反射的 “阴影区”,短斜边则降低多路径干扰(信号在斜边多次反射导致的失真)。通过激光干涉仪实时监控角度,确保每根手指的偏差<0.1°。某车载毫米波雷达采用这种工艺后,探测距离从 200 米延长至 250 米,对行人的识别准确率提升 15%。

高速数据中心(25-50Gbps):接地协同设计。数据中心的高速连接器(如 QSFP-DD)需要倒斜边与接地层紧密配合,形成 “信号 - 地” 回流路径。PCB 四层板厂家在设计时,将接地层延伸至斜边根部(距离<0.1mm),同时在斜边两侧增加 “接地指”,像护栏一样吸收泄漏的电磁场。这种设计让 50Gbps 信号的串扰从 - 30dB 降至 - 40dB,数据中心的交换机端口吞吐量提升 10%。

厂家的 “高频工艺秘籍”

高频 PCB 的倒斜边加工,是对厂家技术实力的综合考验,PCB 批量厂家有三个 “不传之秘”:

材料与工艺的 “精准匹配”。高频 PCB 常用 PTFE 等低介电常数材料(Dk=2.2),这类材料硬度低,传统机械研磨易导致边缘塌陷。PCB 批量厂家改用 “超高压水切割 + 激光修边” 工艺:先用高压水(300MPa)切割出大致形状,再用紫外激光(波长 355nm)修整斜边,热影响区<5μm,避免材料变形。某 PCB 四层板厂家用这种方法加工的 PTFE 基板,28GHz 信号的损耗比机械加工低 0.3dB。

镀金层的 “厚度梯度”。高频信号在斜边的接触点集中在斜面中上部,PCB 批量厂家采用 “选择性镀金” 技术:在斜边中上部镀金层(0.1μm),下部及根部镀金层减至 0.05μm,既保证接触区的导电性,又降低成本。测试显示,这种梯度设计的接触电阻(<3mΩ)与全镀金(<2mΩ)接近,但成本降低 30%。

全流程的 “信号验证”。高频 PCB 的倒斜边质量不能仅靠外观判断,PCB 批量厂家建立 “三维扫描 + 信号测试” 双重验证体系:用白光干涉仪扫描斜边的三维形态(精度 0.1μm),生成数字模型与设计值比对;再用矢量网络分析仪测试 1-40GHz 信号的传输性能,确保各项指标达标。某批量厂家的统计显示,这种验证让高频板的一次合格率从 85% 提升至 95%。

在高频 PCB 的世界里,手指倒斜边工艺早已超越 “防磨损” 的基础功能,成为调控信号性能的 “精细旋钮”。从 5G 基站到毫米波雷达,从数据中心到航天设备,PCB 四层板厂家和 PCB 批量厂家通过对角度、粗糙度、材料的极致把控,让每一根斜边都成为高频信号的 “绿色通道”。当我们享受 5G 的高速下载、依赖雷达的精准探测时,或许不会想到,那块电路板边缘的微小斜面,正默默支撑着这些技术的实现 —— 这正是高频电子世界里 “细节决定成败” 的最佳诠释。
