在 0.1mm 微盲孔密布的 HDI PCB 中，未填充的盲孔如同 “微型陷阱”—— 不仅会残留助焊剂导致短路（短路率 0.5%），还会在温度循环中成为应力集中点（1000 次循环后断裂风险增加 30%）。盲孔填充技术通过将导电或非导电材料注入孔内，彻底解决这些隐患，使 HDI PCB 的可靠性提升 50%。

盲孔填充的核心价值：从 “缺陷修复” 到 “性能跃升”

盲孔填充技术的出现，解决了传统通孔工艺的诸多痛点，PCB 批量厂家的测试数据揭示三大核心价值：

可靠性的 “质的飞跃”。未填充的 0.1mm 盲孔在 - 40℃至 85℃循环中，孔壁铜层易因应力产生裂纹（500 次循环后裂纹率 15%），而填充后的盲孔能将应力分散到填充材料（如电镀铜），裂纹率降至 1% 以下。某 HDI PCB 的对比实验显示，填充后的盲孔在 2000 次温度循环后，导通电阻变化仅 3%（未填充的达 30%），完全满足智能手机的 3 年使用寿命要求。

信号完整性的 “显著优化”。填充材料（如导电铜）能降低盲孔的阻抗突变（从 65Ω 降至 55Ω），25Gbps 信号的反射损耗从 - 20dB 提升至 - 28dB。PCB 批量厂家的矢量网络分析显示，填充后的盲孔使信号传输的 “眼图” 张开度增加 20%，误码率降低一个数量级，完美适配 5G 基站的高速通信需求。

制造效率的 “间接提升”。填充后的盲孔表面平整（凹凸度＜5μm），后续阻焊和表面处理工序的良率提升 10%（从 90% 升至 99%）。某 PCB 批量厂家的生产数据显示，采用填充技术后，HDI PCB 的总良率从 85% 提升至 95%，单块板的制造成本降低 8%。

主流填充技术：从 “材料选择” 到 “工艺适配”

盲孔填充技术按材料可分为 “导电填充” 和 “非导电填充”，PCB 批量厂家的应用场景各有侧重：

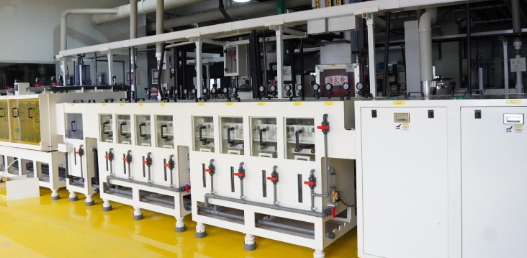

电镀铜填充（导电填充）。这是最常用的填充技术，通过 “全板电镀” 将铜离子沉积到盲孔内，填充率＞95%（孔内铜体积占比）。工艺要点是控制电流密度（1-2A/dm²）和电镀时间（根据盲孔深度调整，0.1mm 深约需 30 分钟），确保孔内无空洞（空洞率＜0.5%）。PCB 批量厂家的截面分析显示，电镀铜填充的盲孔，孔内铜纯度达 99.9%，电导率与孔壁铜层一致（58MS/m），适合 10Gbps 以上高速信号传输。其缺点是成本较高（比非导电填充高 30%），但可靠性最佳（2000 次循环无失效）。

导电胶填充（导电填充）。将含银或铜颗粒的导电胶注入盲孔（注射压力 0.2MPa），固化温度 150℃（30 分钟），填充率＞98%。导电胶的体积电阻率约 1×10⁻⁴Ω・cm（电镀铜为 1.7×10⁻⁶Ω・cm），适合低速信号（＜1GHz）或电源 / 接地盲孔。某工业控制板的测试显示，导电胶填充的盲孔在 1A 电流下，温升仅 2℃（与电镀铜相当），但成本降低 40%，适合对成本敏感的场景。

树脂填充（非导电填充）。采用环氧树脂类树脂（绝缘电阻＞10¹⁴Ω）填充盲孔，主要用于非信号孔（如机械固定孔）。PCB 批量厂家的工艺显示，树脂填充能使盲孔表面平整度达 3μm（优于电镀铜的 5μm），后续焊接工序的焊点良率提升 5%。其缺点是无法传导信号，仅适用于特定场景（如防止助焊剂残留）。

关键工艺步骤：从 “前处理” 到 “后平整”

盲孔填充的质量取决于精细化的工艺控制，PCB 批量厂家的标准流程包含四个关键步骤：

盲孔前处理。钻孔后的盲孔需经过 “等离子去钻污”（去除孔壁残留树脂）和 “化学沉铜”（沉积 5μm 导电层），确保填充材料与孔壁的结合力＞1.5N/mm。PCB 批量厂家的检测显示，去钻污不彻底会导致填充材料脱落率增加 10 倍（从 0.1% 升至 1%），是工艺控制的重中之重。

填充实施。电镀铜填充采用 “脉冲电镀” 技术，通过周期性电流（频率 50Hz）使铜离子均匀沉积（孔内铜厚偏差＜10%）；导电胶填充则需用精密注射泵（精度 ±0.01mm）控制胶量，避免溢出（溢出量需＜0.05mm）。某测试显示，优化后的填充工艺，盲孔的填充率稳定性（95%±2%）比传统工艺（95%±5%）提升 60%。

表面平整化。填充后的盲孔表面需经过 “微蚀刻” 或 “研磨” 处理，使凹凸度＜5μm（智能手机要求＜3μm）。PCB 批量厂家采用 “化学机械研磨（CMP）” 技术，能将表面平整度控制在 2μm 以内，确保后续线路制作的线宽误差＜3μm。

固化与检测。导电胶或树脂填充后需在 150℃烘箱固化 60 分钟（确保硬度＞80 Shore D）；电镀铜填充则需 “退火处理”（120℃，30 分钟）消除内应力。最后通过 “显微 CT” 检测填充质量（空洞率＜0.1%），确保无缺陷。
