在智能手机的 HDI 主板上,0.1mm 微盲孔的可靠性直接决定设备寿命 —— 经过 1000 次高低温循环后,若孔壁铜层出现 1μm 裂纹,就可能导致 5G 信号中断。HDI PCB 因采用大量盲孔、埋孔和细线路,其可靠性测试标准比普通 PCB 严苛 3 倍。
从 “环境模拟” 到 “性能衰减”
HDI PCB 的寿命测试需覆盖多维度环境应力,PCB 批量厂家的标准测试包含四大项目:
温度循环测试。这是模拟设备使用中冷热交替的核心测试,采用 - 40℃至 85℃的循环(每个循环 120 分钟,高低温各保持 30 分钟),HDI PCB 需通过 1000 次循环(普通 PCB 为 500 次)。测试后检查:微盲孔导通电阻变化<10%,层间剥离强度保持>1.5N/mm,细线路无断裂。PCB 批量厂家的红外热像显示,循环后的 HDI PCB,热点温差应<5℃(普通 PCB 为 10℃),确保无局部过热。
湿热老化测试。在 85℃/85% RH 的恒温恒湿箱中放置 1000 小时,模拟热带潮湿环境。测试后要求:绝缘电阻>10⁹Ω(初始值 10¹¹Ω),微盲孔的铜层腐蚀面积<1%,细线路的阻抗变化<5%。某对比实验显示,采用低吸水基材(吸水率<0.1%)的 HDI PCB,1000 小时后的绝缘电阻保持率达 80%,是普通基材的 2 倍。
振动与冲击测试。模拟运输和使用中的机械应力:振动测试采用 10-2000Hz 扫频(加速度 10G),持续 100 小时;冲击测试为 100G 加速度(持续 1ms),共 3 次。测试后 HDI PCB 的盲孔 / 埋孔导通率需保持 100%,焊点脱落率<0.1%。PCB 批量厂家的振动台数据显示,优化固定方式的 HDI PCB,振动后的微盲孔失效概率<0.5%,远低于未固定的 5%。
电迁移测试。在 0.08mm 细线路上施加 3A/mm² 电流密度,85℃环境中持续 1000 小时,观察是否出现金属迁移(铜离子堆积>1μm)。合格标准为:无明显迁移,线路电阻变化<10%。PCB 批量厂家的测试显示,采用高纯度铜箔(99.99%)的 HDI PCB,电迁移寿命是普通铜箔的 1.5 倍。
寿命测试的行业标准:从 “消费级” 到 “工业级”
不同应用场景的 HDI PCB,寿命测试标准差异显著,PCB 批量厂家的分级标准如下:
消费电子级。智能手机、智能手表等设备的 HDI PCB 需通过:1000 次温度循环(-40℃至 85℃)、500 小时湿热老化(60℃/90% RH)、100 小时振动测试(5G 加速度)。PCB 批量厂家的统计显示,满足该标准的 HDI PCB,实际使用寿命可达 3 年(日均 8 小时使用),故障率<1%。
工业控制级。工厂自动化设备的 HDI PCB 要求更严苛:2000 次温度循环(-55℃至 125℃)、1000 小时湿热老化(85℃/85% RH)、200 小时振动测试(10G 加速度)。某 6 层工业 HDI PCB 的测试显示,通过该标准后,在粉尘环境中的 MTBF 达 10000 小时,是消费级的 2 倍。
汽车电子级。车载 HDI PCB 需符合 AEC-Q100 标准:1000 次温度循环(-40℃至 125℃)、2000 小时湿热老化(85℃/85% RH)、机械冲击(50G/11ms)。PCB 批量厂家的特殊处理(如 conformal 涂层)使车载 HDI PCB 的盐雾测试寿命达 1000 小时,满足车规级可靠性要求。
PCB批量厂家的质控体系
HDI PCB 的可靠性需贯穿生产全流程,PCB 批量厂家的质控措施如下:
原材料严格筛选。每批次基材需测试 Dk(偏差<±0.05)、CTE(<12ppm/℃)和吸水率(<0.1%);铜箔选用压延铜(表面粗糙度 Ra<0.3μm),减少信号传输损耗和腐蚀风险。
工艺参数锁定。微盲孔激光钻孔的能量(30μJ)、脉冲次数(80 次)和电镀电流密度(1.5A/dm²)需通过 DOE 验证后锁定,确保批间一致性(孔壁铜厚偏差<1μm)。PCB 批量厂家的 SPC 系统显示,参数稳定后,微盲孔的良率从 90% 提升至 98%。

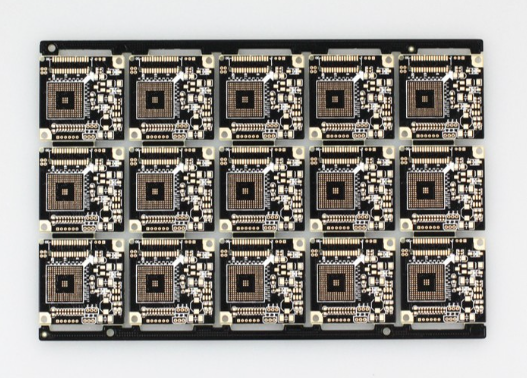

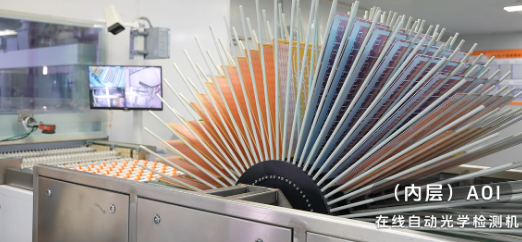

全检与抽样测试。每块 HDI PCB 需通过 AOI 检测(细线路缺陷<0.1 个 /cm²),每批次抽取 5 块进行可靠性测试(100 次温度循环 + 100 小时湿热),测试通过率需 100%,否则整批返工。
HDI PCB 的可靠性与寿命测试,是 PCB 批量厂家制造能力的综合体现。从微盲孔的抗疲劳设计到细线路的防腐蚀处理,每一项技术优化都直接影响设备的实际使用寿命。对于工程师而言,选择通过对应等级测试的 HDI PCB(消费级 / 工业级 / 汽车级),并与 PCB 批量厂家协同优化孔型和线路设计,能在满足高密度需求的同时,确保设备长期稳定运行 —— 这正是 HDI 技术在智能手机、工业控制等领域广泛应用的核心前提。随着 HDI 密度持续提升(线宽降至 0.05mm),可靠性测试标准将更加严苛,推动 PCB 批量厂家不断突破材料与工艺的极限。
