在 5G 基站的毫米波模块中,28GHz 信号每传输 1cm,损耗若增加 0.1dB 就会导致通信覆盖范围缩小 50 米 —— 这正是十层 PCB 在 5G 基站中承担的核心使命。相比六层 PCB,十层 PCB 通过 “多信号层隔离 + 分层屏蔽” 的结构优势,将 28GHz 信号损耗控制在 1.0dB/cm 以内,阻抗偏差<±2%,完美适配 5G 基站的高频(28GHz/39GHz)、高速(10Gbps+)信号传输需求。
信号完整性的 “物理屏障”
十层 PCB 的层叠设计专为 5G 高频信号量身定制,其结构优势是低层板无法比拟的:
“三明治” 式屏蔽结构。典型层叠为:Layer1/Layer10 布置 28GHz 毫米波信号,Layer2/Layer9 为接地层,Layer3/Layer8 为中速信号层(1.25Gbps),Layer4/Layer7 为接地层,Layer5/Layer6 分别为电源层和控制信号层。这种设计使高速信号被两层接地层包裹,串扰从六层 PCB 的 - 60dB 降至 - 75dB,相当于信号干扰能量减少 97%。PCB 批量厂家的测试显示,28GHz 信号在十层 PCB 中传输 10cm 后的串扰电压仅 5mV,而六层 PCB 达 50mV,远超基站的干扰阈值(10mV)。
信号层的 “功能分区”。十层 PCB 将不同速率信号严格分层:28GHz 毫米波走表层(Layer1/Layer10),10Gbps CPRI 链路走 Layer3/Layer8,低速控制信号(<100Mbps)走 Layer5/Layer6,避免高频信号对低速信号的干扰。
从损耗到阻抗的全面控制
十层 PCB 在 5G 基站中保障信号完整性,依赖多项精密技术,PCB 批量厂家的实践总结出三大核心:
低损耗材料的 “性能加码”。采用超低损耗基材(如 Rogers 5880,Df=0.0009),28GHz 频段的介质损耗比普通 FR-4 降低 70%(0.2dB/cm vs 0.7dB/cm)。表层铜箔选用 “反转铜箔”(粗糙度 Ra<0.3μm),减少趋肤效应导致的导体损耗(28GHz 信号的导体损耗从 0.5dB/cm 降至 0.3dB/cm)。PCB 批量厂家的对比实验显示,优化材料后,28GHz 信号在十层 PCB 上传输 20cm 的总损耗为 2.0dB,六层 PCB 则达 3.5dB,无法满足基站的覆盖需求。
阻抗控制的 “微米级精度”。28GHz 毫米波传输线的阻抗需严格控制在 50Ω±1Ω,十层 PCB 通过 “线宽 + 介质厚度” 双重调节:0.2mm 线宽配合 0.1mm 介质厚度(Layer1 与 Layer2 间距),阻抗偏差可锁定在 ±0.5Ω。采用激光直接成像(LDI)技术,线宽误差控制在 ±1μm(六层 PCB 为 ±3μm),确保阻抗一致性。某测试显示,十层 PCB 的阻抗波动(±0.8Ω)仅为六层 PCB(±2.5Ω)的 1/3,反射损耗从 - 25dB 提升至 - 30dB。
过孔设计的 “信号友好”。28GHz 信号的过孔采用 “无焊盘激光微过孔”(孔径 0.1mm),孔壁铜厚 20μm,配合导电胶填充,过孔阻抗从六层 PCB 的 65Ω 降至 55Ω,插入损耗减少 0.4dB。过孔间距>2mm,避免形成 “谐振腔”(谐振会使 28GHz 信号损耗骤增 1dB)。PCB 批量厂家的仿真显示,优化过孔的十层 PCB,28GHz 信号的过孔反射损耗从 - 18dB 提升至 - 25dB。
PCB 批量厂家的量产保障:从设计到制造的全流程控制
十层 PCB 在 5G 基站中的信号完整性,离不开量产工艺的严格控制:

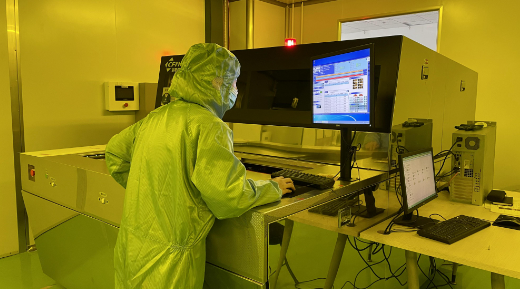

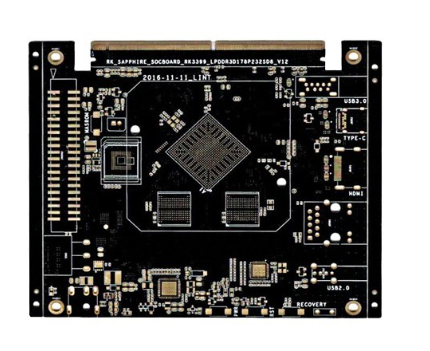

层间对准的 “纳米级校准”。采用 “X 射线定位 + 光学检测” 复合系统,每层对准误差<1μm(六层 PCB 为 3μm),确保过孔与线路精准对接(错位<0.5μm)。某 PCB 批量厂家的 CT 扫描显示,对准精度达标的十层 PCB,28GHz 信号的过孔导通率 99.9%,而误差超 3μm 的产品仅 95%。
蚀刻精度的 “严格管控”。28GHz 传输线的蚀刻因子需>4:1(线宽 0.2mm 时,侧蚀<50μm),确保线路边缘光滑(粗糙度 Ra<0.5μm)。PCB 批量厂家通过 “等离子蚀刻 + 实时监控”,使蚀刻精度控制在 ±1μm,比六层 PCB 的蚀刻误差(±3μm)降低 67%,减少信号散射损耗。
性能测试的 “全频段覆盖”。每块十层 PCB 需通过 40GHz 矢量网络分析仪测试:28GHz 信号插入损耗<1.0dB/cm,回波损耗>-28dB,差分对相位差<2°。PCB 批量厂家的统计显示,通过测试的产品,在基站实际运行中的信号中断率<0.1%,远低于六层 PCB 的 0.5%。
十层 PCB 在 5G 基站中的信号完整性,是 PCB 批量厂家材料科学与精密制造的结晶。相比六层 PCB,其通过多接地层屏蔽、低损耗材料、微过孔优化,将 28GHz 信号的损耗和干扰控制在基站可接受范围,虽成本比六层 PCB 高 50%,但能使通信覆盖范围扩大 30%。对于工程师而言,与 PCB 批量厂家协同优化层叠和过孔设计,是释放十层 PCB 性能的关键 —— 这正是 5G 基站实现连续、稳定通信的核心保障。
