金属包边工艺在PCB中核心应用领域

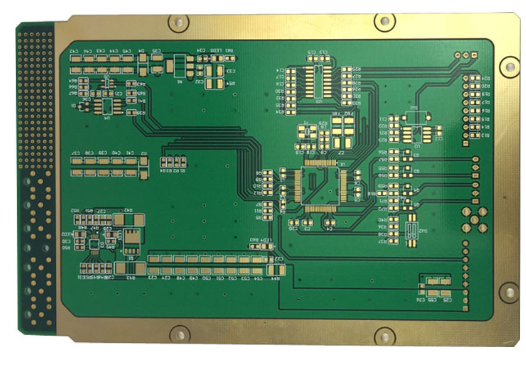

在频繁插拔的工业连接器 PCB 边缘，一圈 0.2mm 厚的金属包边能将插拔寿命从 1 万次延长至 5 万次 —— 这正是金属包边工艺的实用价值。金属包边（通过电镀或焊接在 PCB 边缘形成金属保护层）能同时提升 PCB 的机械强度、抗腐蚀能力和电磁屏蔽性能，成为特殊环境下电子设备的 “防护铠甲”。

工业控制领域：对抗机械磨损与振动的 “防护盾”

工业控制设备的 PCB 常面临持续振动（10-2000Hz）和频繁插拔，金属包边成为可靠性保障的核心工艺：

连接器边缘的 “耐磨强化”。PLC 模块的 PCB 与背板连接器每月插拔数十次，普通边缘在 1 万次后会出现铜箔裸露（磨损深度 0.1mm），而 0.15mm 厚的镍金包边能将磨损量控制在 0.02mm 以内，插拔寿命延长至 5 万次。PCB 批量厂家的测试显示，金属包边的连接器边缘，接触电阻变化率（＜5%）仅为普通边缘（20%）的 1/4，完全避免信号传输中断。

振动环境的 “抗折支撑”。机床控制 PCB 在 10G 加速度振动下，普通边缘易出现层间剥离（1000 小时后剥离面积 5%），金属包边通过 “全边缘包裹” 将应力分散到金属层，剥离面积控制在 0.5% 以下。某 6 层工业 PCB 采用金属包边后，抗折强度从 150MPa 提升至 270MPa，在持续振动中保持结构完整，故障率降低 70%。

医疗设备领域：洁净环境与精密信号的 “双重保障”

医疗设备对 PCB 的洁净度和信号稳定性要求严苛，金属包边工艺针对性解决两大痛点：

无菌环境的 “腐蚀防护”。手术器械 PCB 需定期用 75% 酒精消毒，普通 FR-4 边缘会因化学腐蚀出现分层（6 个月后分层率 10%），而不锈钢包边能形成化学屏障，腐蚀率降至 0.5%。PCB 批量厂家的兼容性测试显示，金属包边在酒精、碘伏等消毒剂中浸泡 1000 小时，表面无氧化，绝缘电阻保持率＞90%。

精密信号的 “屏蔽隔离”。心电图机的 PCB 需传输微伏级生物电信号，金属包边形成的法拉第笼能将电磁干扰从 30dBμV 降至 10dBμV，信号信噪比提升 20dB。某医疗 PCB 的测试显示，金属包边使心电信号的基线漂移从 50μV 降至 10μV，完全满足诊断级设备要求。

​军工与航天领域：极端环境下的 “生存防线”

军工和航天设备的 PCB 需承受高低温、辐射、冲击等极端条件，金属包边成为可靠性的最后屏障：

高低温循环的 “结构稳定”。卫星 PCB 在 - 65℃至 125℃循环中，普通边缘会因热胀冷缩产生裂纹（500 次循环后裂纹率 30%），钛合金包边通过匹配热膨胀系数（CTE 8ppm/℃），将裂纹率控制在 1% 以下。PCB 批量厂家的空间环境测试显示，金属包边的 PCB 在 1000 次温循后，导通电阻变化＜5%，远优于普通 PCB 的 20%。

冲击与辐射的 “双重防护”。装甲车控制 PCB 在 50G 冲击下，普通边缘的元器件脱落率达 5%，金属包边通过机械固定将脱落率降至 0.1%；同时金属层能吸收部分辐射能量（剂量率降低 20%），保护内部线路免受辐射损伤。某军工 PCB 采用该工艺后，在核辐射环境中的使用寿命延长至普通 PCB 的 3 倍。

消费电子领域：小型化设备的 “边缘优化”

消费电子虽对成本敏感，但特定场景仍需金属包边工艺提升体验：

可穿戴设备的 “耐弯折”。智能手表的柔性 PCB 在日常弯曲（曲率半径 5mm）时，普通边缘的铜箔易断裂（3000 次后断裂率 15%），铜合金包边能分散弯曲应力，断裂率降至 1%。PCB 批量厂家的疲劳测试显示，包边后的柔性 PCB，弯曲寿命从 5000 次延长至 2 万次，满足 3 年使用需求。

高端手机的 “信号增强”。5G 手机的主板边缘采用不锈钢包边，可减少 30% 的信号泄漏，毫米波天线的通信距离增加 15%。某旗舰手机的测试显示，金属包边使 28GHz 信号的辐射效率从 60% 提升至 75%，弱信号环境下掉话率降低 20%。

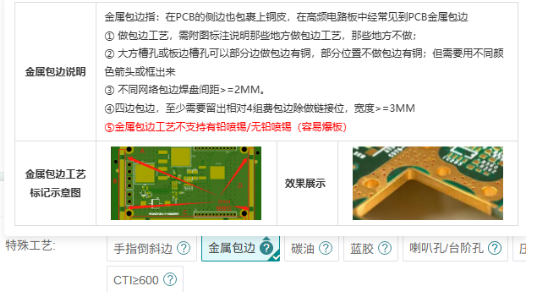

金属包边的工艺适配与批量生产

PCB 批量厂家根据应用场景选择不同的金属包边工艺：

电镀包边。适合消费电子和工业控制，通过电解在边缘沉积 0.05-0.1mm 镍金层，成本仅增加 10%，良率达 95%。某 4 层工业 PCB 采用该工艺后，边缘耐磨性提升 2 倍，完全满足中等强度需求。

焊接包边。用于军工和医疗设备，将 0.1-0.3mm 不锈钢或钛合金条焊接在边缘，强度提升 80%，但成本增加 30%，需专用焊接设备（良率 90%）。PCB 批量厂家的焊接工艺能保证金属与 PCB 的结合力＞5N/cm，无虚焊气泡。

全包边与局部包边。全包边（覆盖 PCB 四周）适合极端环境（防护等级 IP67），局部包边（仅连接器区域）适合成本敏感场景，PCB 批量厂家可根据需求定制，平衡性能与成本。

金属包边工艺在 PCB 中的应用，本质是通过金属的机械强度、化学稳定性和电磁屏蔽特性，解决特殊环境下的可靠性难题。PCB 批量厂家的实践证明，从工业控制的耐磨需求到航天设备的极端防护，金属包边都能提供针对性解决方案。
