2 层板和 4 层板作为最常见的两种 PCB，看似只是多了两层线路，实则在性能、应用场景和设计难度上有着天壤之别。就像平房与别墅，虽然都能遮风挡雨，但在空间利用、功能分区和居住体验上早已拉开差距。

一、结构：

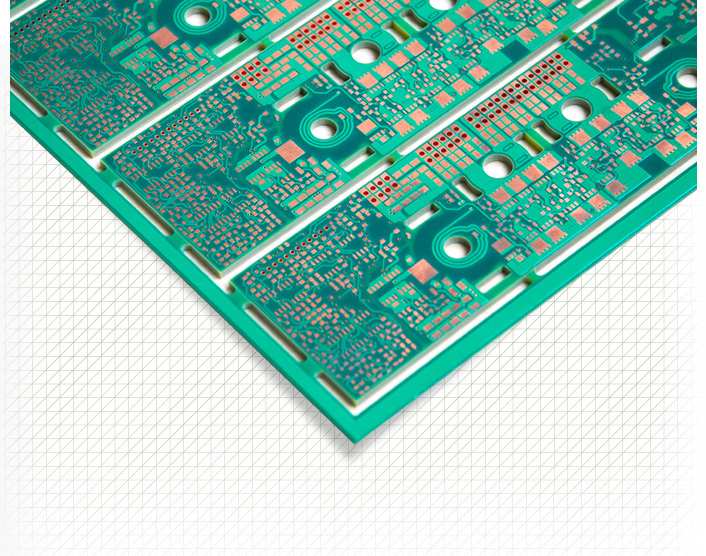

2 层板的结构堪称 PCB 里的 “一室一厅”，只有顶层和底层两个导电层，中间夹着绝缘基材。这种结构就像一张三明治，铜箔线路分别敷在绝缘板的正反两面，通过过孔（贯穿整个板子的导电孔）实现两层线路的连接。我们日常使用的遥控器、计算器里的 PCB 大多是这种结构，线路走向清晰可见，就像在白纸上用铜箔画出的简单电路图。

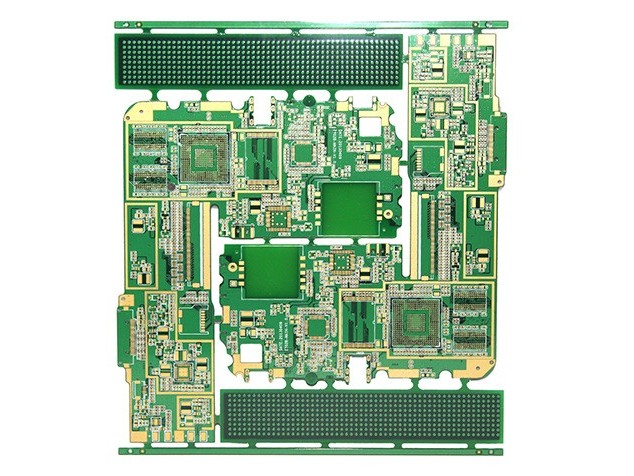

4 层板则是 PCB 中的 “复式住宅”，在顶层和底层之外，增加了两个内层 —— 通常是电源层和接地层。它的结构更像多层夹心饼干：顶层信号层→绝缘层→电源层→绝缘层→接地层→绝缘层→底层信号层。这种分层设计并非简单的叠加，而是通过精密的层压工艺将各层牢固结合，形成一个整体。内层的电源层和接地层就像隐藏的 “后勤通道”，既不占用表面空间，又能高效完成电力供应和信号屏蔽。

从厚度上看，2 层板通常在 0.8-1.6mm 之间，就像一本薄薄的笔记本；4 层板因增加了两层铜箔和绝缘层，厚度多在 1.2-2.0mm，更像一本厚实的精装书。但厚度差异并非绝对，随着超薄基材的应用，4 层板也能做到 1.0mm 以下，就像压缩饼干一样，在有限空间里塞进更多 “内涵”。

二、性能：信号传输的 “乡村公路” 与 “城市快速路”

信号完整性：

2 层板的信号传输就像在乡村公路上开车，所有线路挤在上下两层，难免出现交叉重叠。为了避免短路，需要在交叉处添加 “过桥”（导线跨越绝缘层），这会导致信号路径变长，就像绕路而行。在高频场景下，比如超过 100MHz 的电路中，2 层板的线路间干扰会明显增加，就像多条马路并排却没有隔离带，汽车之间容易发生剐蹭。

4 层板的信号层有了电源层和接地层的 “保驾护航”，就像给每条信号线配备了专属隔离带。电源层和接地层形成的均匀电场，能有效吸收信号传输中产生的电磁辐射，就像在公路两侧安装了隔音屏障。测试数据显示，在 1GHz 频率下，4 层板的信号衰减比 2 层板降低 40% 以上，信号抖动幅度减少 60%，这也是为什么无人机飞控、小型 PLC 等对信号稳定性要求高的设备，普遍采用 4 层板设计。

电源稳定性：

2 层板的电源供应就像老旧小区的自来水管网，电源线和信号线挤在一起，容易受到信号干扰导致电压波动。当电路中出现大电流突变时，2 层板的电源线会产生明显的压降，就像用水高峰期水压骤降。比如在电机启动的瞬间，2 层板供电的控制电路可能出现短暂的电压跌落，导致设备误动作。

4 层板的电源层相当于一个巨大的 “稳压水库”，大面积的铜箔形成低阻抗的供电网络，能快速响应电流变化。就像城市的应急供水系统，当某个区域用水量突增时，水库能迅速补充水量保持水压稳定。实测表明，4 层板的电源阻抗比同尺寸 2 层板低 80% 以上，在处理器突发高负载时，电压波动可控制在 ±2% 以内，这对单片机、传感器等敏感电路至关重要。

三、应用场景：各自擅长的 “一亩三分地”

2 层板：简单设备的 “经济之选”

在成本敏感且功能简单的设备中，2 层板始终占据一席之地。就像自行车适合短途通勤，2 层板在以下场景中表现出色：

消费电子入门款：百元内的蓝牙音箱、普通遥控器，这些设备功能单一，电路简单，2 层板足以满足需求。以某品牌电视遥控器为例，其 2 层板上仅分布着 30 多个元器件，线路总长度不足 2 米，完全不需要复杂的分层设计。

低压小功率设备：儿童玩具、小型 LED 台灯等，工作电压多在 3-12V，电流小于 1A，2 层板的导电能力和散热性能完全够用。这类设备年产量通常达数百万台，采用 2 层板可使单台成本降低 1.5-3 元，累计节省的成本相当可观。

教学实验板：电子爱好者制作的 Arduino 扩展板、电路实验套件，2 层板的直观结构更适合学习和调试，就像透明的教学模型，能清晰看到电流的流动路径。

4 层板：复杂系统的 “性能担当”

当设备需要处理复杂任务时，4 层板就成了不二之选，就像越野车更适合崎岖地形：

智能硬件核心模块：智能手表的主控板、运动相机的图像处理模块，需要在指甲盖大小的空间里集成处理器、存储器、传感器等，4 层板的高密度布线能力不可或缺。某品牌智能手环的 4 层板，在 20mm×30mm 的面积内实现了 800 多个焊点，线路总长度超过 15 米，这是 2 层板无法企及的。

工业控制单元：PLC 模块、伺服电机驱动器等工业设备，工作环境存在强电磁干扰，4 层板的屏蔽性能能保证设备在噪声环境中稳定运行。在机床控制系统中，4 层板的抗干扰能力可使控制精度提升至 0.01mm 级别。

便携式精密仪器：手持频谱仪、血氧监测仪等设备，既要小巧轻便，又要保证测量精度，4 层板的低功耗设计和信号完整性优势完美契合这类需求。某款医用血氧仪采用 4 层板后，测量误差从 ±3% 降至 ±1%，同时待机时间延长 30%。

四、设计与成本：从 “搭积木” 到 “盖楼房”

设计 2 层板就像用乐高积木搭建简单模型，主要考虑线路走向和避免交叉，普通工程师经过短期培训就能胜任。设计软件中甚至有自动布线功能，对于简单电路，几小时就能完成设计。生产流程也相对简单，不需要复杂的内层蚀刻和层压工艺，一块标准 2 层板的生产周期通常在 24-48 小时。

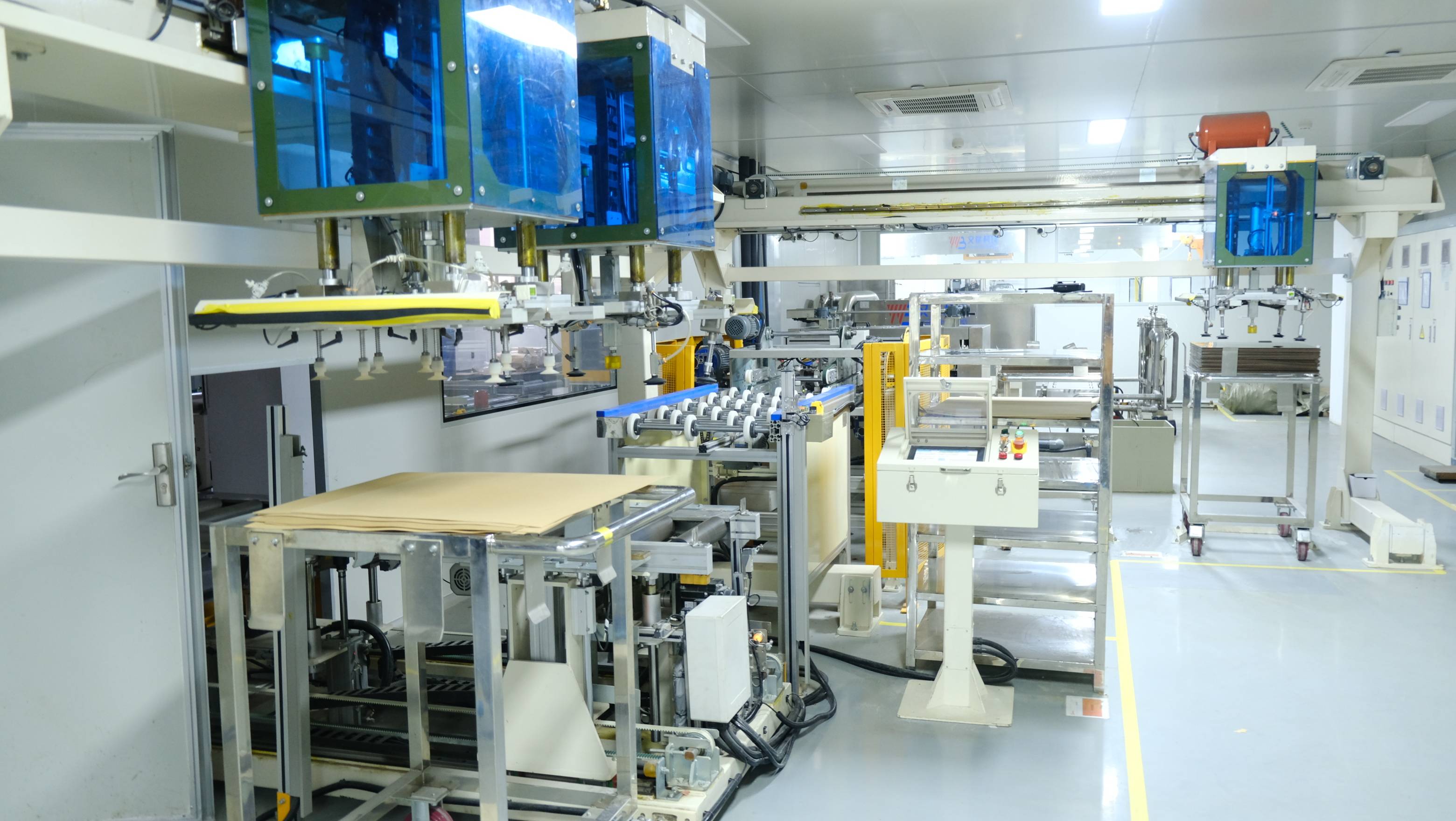

4 层板的设计则像盖一栋小型办公楼，需要考虑各层功能分区、承重结构和管线布局。工程师必须精确计算电源层与接地层的间距、信号层的阻抗匹配，甚至要模拟信号在各层间的传输路径。某无人机飞控板的 4 层板设计，仅信号完整性仿真就耗时 3 天，反复优化了 7 版布线方案。生产上，4 层板需要多道内层处理工序，层压时的温度和压力控制精度要求达到 ±1℃和 ±5kPa，生产周期比 2 层板长一倍以上。
