四层PCB储能电容怎么选？从参数到布局全攻略

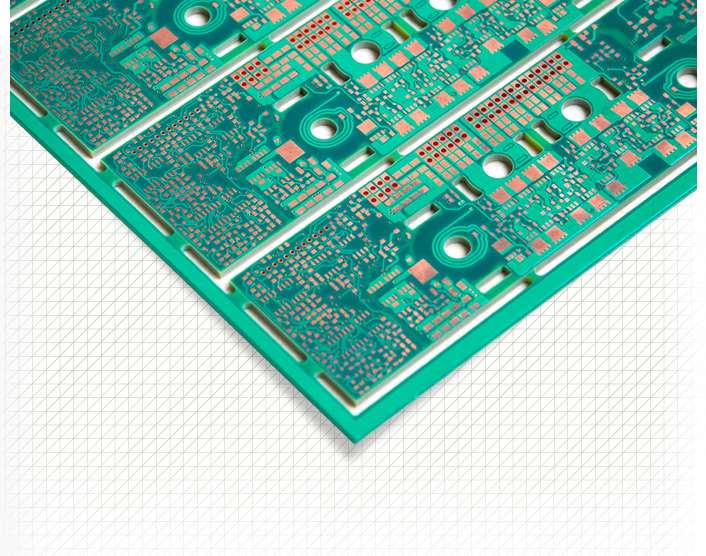

在四层 PCB 的 “电子城市” 里，储能电容就像分布在大街小巷的 “应急供电站”，既为高速运行的电路提供稳定能量，又能在电力波动时挺身而出。相比两层板，四层 PCB 的电源层和接地层构成了更高效的 “电力传输网络”，但这也对储能电容提出了更精细的要求。

一、四层 PCB 为何对储能电容更 “挑剔”？

四层 PCB 的电源层虽然像 “超级高速公路”，能快速输送大电流，但在芯片突然 “加速”（比如处理器从休眠状态瞬间切换到高速运算）时，电源层的响应速度仍会滞后。

与两层板相比，四层 PCB 的电容面临三个特殊挑战：一是信号频率更高（常超过 50MHz），电容需要更快的充放电速度，就像赛车需要瞬间爆发的加速度；二是空间更紧凑，尤其是智能硬件的四层板，元器件密度比两层板高 3-5 倍，电容体积不能 “太占地儿”；三是电源层的大面积铜箔会放大电容的寄生参数影响，选不好就像在高速公路上设置了 “减速带”，反而拖慢电力传输。

二、核心参数：给电容画好 “能力清单”

容量：不是越大越好的 “能量储备”

储能电容的容量就像充电宝的毫安时，理论上越大储能越多。但在四层 PCB 中，容量过大会导致充电时间延长，就像给大水库注水，反而跟不上电路的瞬时需求。一般来说，四层板的储能电容容量遵循 “高频小容量 + 低频大容量” 的搭配原则：

• 靠近芯片电源引脚的 “贴身保镖”：选 0.1μF-10μF 的小容量电容，应对 100MHz 以上的高频纹波，就像随身携带的应急电池，能瞬间供电。

• 分布在电源层边缘的 “储备仓库”：选 10μF-1000μF 的大容量电容，吸收 50MHz 以下的低频波动，比如单片机启动时的电流峰值。

耐压值：留足 “安全余量” 的 “抗压能力”

耐压值是电容的 “抗压极限”，必须比实际工作电压高，就像桥梁的承重设计要超过预计车重。四层 PCB 因电源层分布广，可能存在局部电压尖峰，耐压余量建议比两层板更高：

• 工作电压 3.3V 的电路：选耐压 6.3V 的电容（余量 90%）

• 12V 电路：选 25V 电容（余量 108%）

• 24V 电路：选 50V 电容（余量 108%）

ESR 与 ESL：看不见的 “隐形阻力”

ESR（等效串联电阻）和 ESL（等效串联电感）是四层 PCB 电容的 “隐形杀手”。ESR 就像水管的内壁粗糙程度，值越低水流越顺畅；ESL 像水管的弯曲程度，值越低水流阻力越小。在高频电路中，这两个参数的影响比容量更显著：

• ESR 应控制在 100mΩ 以下，高频场景（1GHz 以上）需低于 50mΩ。比如陶瓷电容的 ESR 通常在 10-50mΩ，而普通电解电容可能达到几百 mΩ，在四层板的高速电路中会明显拖后腿。

• ESL 要小于 5nH，多层陶瓷电容（MLCC）的叠层结构能将 ESL 降到 1-3nH，就像笔直的短水管，远优于传统电解电容的 10-20nH。

三、类型选择：给不同场景配 “专用工具”

多层陶瓷电容（MLCC）：高频场景的 “闪电侠”

MLCC 就像小巧灵活的短跑选手，适合四层板的高频电路。它的优势在于：

• 体积迷你：0402 封装（1.0mm×0.5mm）的 MLCC 能轻松塞进元器件间隙，在智能手环的四层板上，每平方厘米可容纳 8-12 颗。

• 响应极速：100MHz 时的充放电速度比电解电容快 10 倍，能跟上处理器的纳秒级电流变化。

• 温度稳定：COG 材质的 MLCC 在 - 55℃-125℃范围内，容量变化率小于 ±30ppm/℃，适合工业四层板的恶劣环境。

但 MLCC 也有 “软肋”：容量通常不超过 100μF，且存在 “压电效应”—— 振动时会产生微小电压，在加速度传感器等敏感电路中需谨慎使用。某医疗监护仪的四层板就曾因选用大尺寸 MLCC，受设备振动影响导致心率监测出现误差。

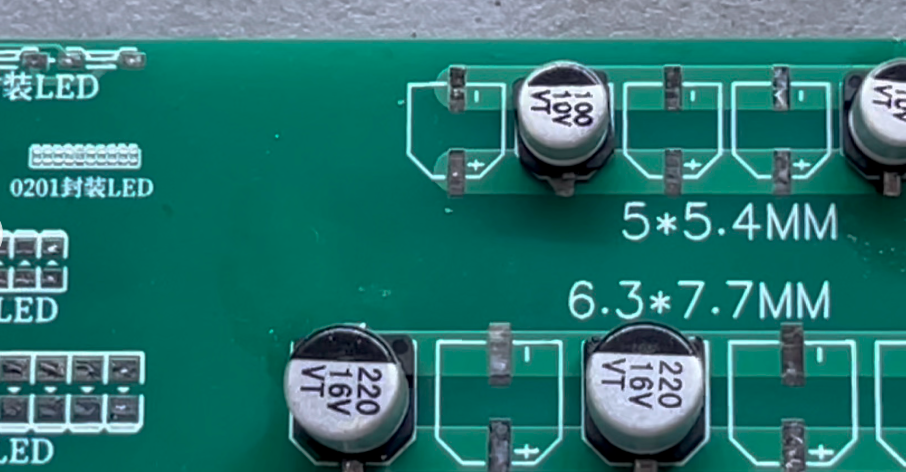

固态电解电容：大电流场景的 “大力士”

固态电容用高分子材料替代传统电解液，就像把 “液态燃料” 换成 “固态电池”，在四层板的大电流区域表现出色：

• 容量充足：100μF-1000μF 的容量能满足电机驱动、电源模块等的储能需求，某伺服电机驱动板的四层 PCB 上，2 颗 220μF 固态电容就能支持 3A 的瞬时电流。

• 寿命长久：105℃环境下寿命达 5000 小时，是液态电解电容的 2-3 倍，适合汽车电子等长寿命要求的四层板。

• 低 ESR：通常在 10-50mΩ，比液态电解电容低 60%，能有效抑制电源纹波。

它的缺点是体积比 MLCC 大，100μF 的固态电容直径约 6mm，在智能手表等微型四层板上难以部署，更适合路由器、工业控制板等空间充裕的设备。

钽电容：精密电路的 “稳定器”

钽电容像精准的天平，容量精度可达 ±10%，且温度特性优异，在四层板的精密模拟电路中（如传感器接口、ADC 模块）很受欢迎：

• 稳定性强：-55℃-125℃范围内容量变化小于 10%，远优于液态电解电容的 30%。

• 高频特性好：1MHz 频率下的阻抗比同容量电解电容低 50%，适合音频处理等高频小信号电路。

但钽电容 “脾气火爆”，过压或反向电压会导致 “爆燃”，使用时必须串联保护电阻，且不能用于超过 25V 的电路。某物联网网关的四层板设计中，工程师因省略保护电阻，导致钽电容在电源波动时烧毁，最终换成带自恢复保险丝的钽电容模块才解决问题。

四、布局技巧：让电容在四层板上 “各就各位”

距离：越近越好的 “贴身保护”

四层 PCB 的电源层虽然能快速传电，但电容与芯片的距离每增加 1mm，等效电感就会增加 0.5nH。就像应急供电站离用户越近，响应越快。最佳实践是：

• 小容量 MLCC 紧贴芯片电源引脚，距离≤3mm，在 BGA 封装底部的过孔周围 “环形排列”，形成 “电力防护圈”。

• 大容量电容放在电源层入口处，距离电源接口≤2cm，像总仓库一样先给电源层 “补水”。

数量：“分布式布局” 胜过 “堆料”

四层板的电源层是个 “大平面”，单点放置大电容就像在广场中央放一个水龙头，远不如多点分布的 “小水龙头” 高效。正确做法是：

• 每 1-2cm² 的电源层区域至少放置 1 颗 0.1μF MLCC，形成 “网格化覆盖”。

• 按 “10:1” 比例搭配大容量电容，比如 10 颗 0.1μF MLCC 配 1 颗 1μF 固态电容，兼顾高频和低频需求。

与电源层的 “配合”

四层板的电源层和接地层是电容的 “最佳搭档”，布局时要让电容的两个引脚分别就近连接电源层和接地层，形成 “最短回路”：

• 电容焊盘下方直接打 “过孔” 到电源层 / 接地层，过孔直径比引脚大 0.2mm，减少接触阻抗。

• 避免电容跨接在电源层的 “分割线” 上，就像不要把加油站建在两条马路中间，会导致供油混乱。

在四层 PCB 的 “电子生态系统” 中，储能电容是不起眼却关键的 “能量管家”。它的选择不仅关乎电路稳定性，更决定了四层板性能潜力的发挥。
