工业自动化PCB抗干扰与耐用性工艺解析

在工业自动化领域，从轰鸣的工厂车间到智能的物流仓储，设备中的 PCB 需在恶劣环境中稳定运行。工厂里，电机运转、高频焊机工作产生强电磁干扰，温度在 - 20℃至 60℃波动，湿度可达 95% RH，还伴随着机械振动。工业自动化 PCB 要像坚固的堡垒，抵御干扰，持久耐用，确保设备精准控制与稳定运行。

抗干扰工艺：给电路穿上 “屏蔽铠甲”

工业环境中的电磁干扰（EMI），像杂乱的电波 “风暴”，会干扰 PCB 信号传输。抗干扰工艺从屏蔽、滤波、接地多方面构建防护体系。

屏蔽设计：阻挡外界干扰 “入侵”

屏蔽罩是最直观的防护手段，用金属材质（如铝合金、铜合金）制成，像给 PCB 关键区域 “罩上金钟罩”。某工业机器人的控制器 PCB，在核心芯片周围安装铝合金屏蔽罩，将外界高频干扰（100MHz - 1GHz）衰减 80%。屏蔽罩需良好接地，接缝处紧密焊接，防止电磁 “泄漏”。

内层屏蔽层也至关重要。多层 PCB 中，设置专门的接地层和电源层，将信号层 “夹在中间”。如六层 PCB，采用 “信号层 - 地层 - 电源层 - 信号层” 结构，通过地层屏蔽，可使相邻信号层间串扰降低 60%，确保信号纯净传输。

滤波技术：滤除杂波，让信号 “纯净如初”

在电源入口和信号接口，LC 滤波器像 “电子滤网”，滤除干扰。电源端的 π 型滤波器（由两个电容和一个电感组成），可将 50Hz 市电中的高频谐波（如 10kHz）衰减 90%，为 PCB 提供稳定电源。信号线上的共模电感，能有效抑制共模干扰，在工业以太网通信线路中，共模电感可使共模噪声抑制比提升 50dB，保障数据准确传输。

接地优化：为干扰电流找到 “泄洪通道”

单点接地和多点接地结合是关键。对于低频模拟信号，采用单点接地，避免地环路干扰。在工业温度传感器电路中，模拟地与数字地在 PCB 边缘通过磁珠单点连接，地弹噪声降低至 1mV 以下。高频信号则需多点接地，降低地阻抗。如高频时钟电路，在时钟芯片周围设置多个接地过孔，减少信号反射，保障时钟信号稳定。

耐用性工艺：让 PCB 在恶劣环境中 “屹立不倒”

工业自动化设备长期运行，PCB 要耐受高低温、湿度、振动冲击，耐用性工艺从材料、结构、防护全方位提升 PCB “体质”。

耐高温材料：在高温中保持 “冷静”

工业设备发热量大，PCB 需耐高温。高 Tg（玻璃化转变温度）的 FR - 4 材料是常用基材，Tg≥170℃，在 120℃高温下，层间剥离强度仍能保持在 1.5N/mm，比普通 FR - 4 提升 50%。对于高发热区域，如 IGBT 模块附近，采用铝基板或铜基板，导热系数达 1.5 - 3W/m・K，是 FR - 4 的 10 倍以上，能快速将热量导出，降低芯片温度 15℃ - 20℃。

抗振结构设计：在振动中 “稳如泰山”

设备运行的振动会使 PCB 焊点开裂、元件松动。通过优化布局，将重元件（如大型电容、变压器）靠近支撑点，减少振动应力。在振动剧烈的场合，使用加固型连接器和底部填充技术。如工业起重机的控制系统 PCB，对 BGA 芯片进行底部填充，焊点抗振能力提升 3 倍，经 10 - 2000Hz、加速度 20G 的振动测试，无焊点脱落。

防护涂层：抵御湿气、粉尘的 “侵蚀”

湿气和粉尘会腐蚀 PCB 线路，三防漆（如丙烯酸、聚氨酯、硅胶材质）涂层是有效的防护。某食品加工厂的设备 PCB，涂覆 0.1 - 0.2mm 厚的硅胶三防漆，可耐受 95% RH 湿度，绝缘电阻在潮湿环境下保持在 10GΩ 以上，防止短路故障。对于有特殊要求的环境，还可采用派瑞林（Parylene）涂层，它能在 PCB 表面形成 0.05 - 0.1mm 的超薄保护膜，抗腐蚀、耐磨损，在盐雾环境下防护性能比普通三防漆提升 2 倍。

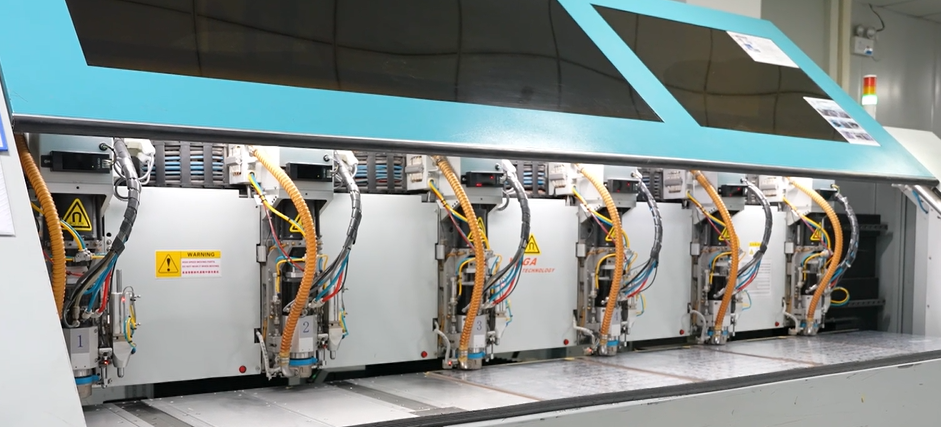

制造工艺：确保抗干扰与耐用性的 “落地实施”

工业自动化 PCB 的抗干扰与耐用性，依赖高精度制造工艺，任何细微偏差都可能削弱性能。

​

精密布线：让信号 “有序通行”

高速信号布线遵循 “短、直、宽” 原则。对于 PWM、SPI 等高速数字信号，线宽≥8mil（0.2mm），线距保持 3 倍线宽以上，减少串扰。差分对布线需等长（误差≤50mil，1.27mm），如工业伺服驱动器的编码器信号差分线，通过等长布线，信号传输误码率降低 90%。多层 PCB 的层压精度控制在 ±5μm，防止线路错位导致信号干扰。

焊接质量保障：打造可靠 “电气连接”

无铅焊接是主流，SAC305 焊料（锡银铜合金）在 217℃ - 227℃回流焊接，焊点机械强度高。对于 0201、01005 等微小元件，采用激光切割钢网，开口精度达 ±10μm，确保锡膏印刷均匀，贴装精度控制在 ±25μm，某手机 PCB 的 0201 元件贴装良率达 99.9%。对于 THT 元件，采用选择性波峰焊，配合氮气保护，焊点空洞率控制在 5% 以内，保障电气连接可靠。

测试验证：严苛考验下的 “质量把关”

工业自动化 PCB 需经严苛测试，模拟实际工况，确保性能达标。

环境测试：挑战极限环境

高低温循环测试，在 - 40℃至 85℃循环 1000 次，测试 PCB 热胀冷缩后的性能变化，电阻变化需≤5%。湿热测试，在温度 60℃、湿度 95% RH 环境下放置 1000 小时，检查线路腐蚀、绝缘性能下降情况，绝缘电阻应≥1GΩ。振动测试，在 10 - 2000Hz 频率下振动 10 小时（加速度 20G），观察焊点是否脱落、元件是否松动。

电气性能测试：确保信号准确稳定

信号完整性测试，用示波器、频谱分析仪测量信号波形、频率、串扰等参数。如 5G 通信 PCB 的信号眼图张开度需≥0.5UI（单位间隔），确保数据高速传输无误。电源完整性测试，监测电源纹波、电压跌落，工业 PLC 的电源纹波电压需≤50mV，保障设备稳定供电。

工业自动化 PCB 的抗干扰与耐用性工艺，是材料、设计、制造、测试的系统工程。它让工业设备在复杂环境中稳定运行，从精密加工到智能物流，支撑着工业自动化的高效运转。
