智能穿戴PCB的柔性与轻薄工艺知识

智能手表能贴在手腕上弯曲，手环能随动作灵活形变，这些 “电子皮肤” 般的体验，全靠 PCB 的柔性与轻薄工艺。

柔性工艺：让电路像缎带般顺从

普通 PCB 是硬邦邦的玻璃纤维板，而智能穿戴 PCB 必须是 “可弯曲的电子缎带”，这背后是基材与结构的双重突破。

基材革命：从 “玻璃” 到 “丝绸”

聚酰亚胺（PI）是柔性 PCB 的 “灵魂材料”，它的厚度仅 25-50μm（头发丝直径约 70μm），却能在 - 20℃至 120℃保持弹性。用指甲轻轻划过 PI 基材，它会像丝绸一样弯曲，松开后立即复原，这种特性让智能手表在手腕转动时不会折断。某测试显示，25μm 厚的 PI 基材可承受半径 5mm 的弯曲（相当于手环贴在手腕的弧度），重复 10 万次后绝缘电阻仍保持 10¹⁰Ω 以上，是普通 FR-4 基材的 100 倍。

为了兼顾柔性与强度，现在的智能穿戴 PCB 多采用 “铜箔 + PI” 的复合结构：12μm 厚的电解铜箔（比普通铜箔薄一半）压合在 PI 基材上，通过特殊处理让铜箔与 PI 的附着力达到 1N/mm（相当于用指甲用力刮也不会脱落）。某智能手环的 PCB 经这种工艺处理后，弯曲时铜箔断裂率从 5% 降至 0.1%，彻底解决了 “弯几次就失灵” 的问题。

结构设计：像折纸一样省空间

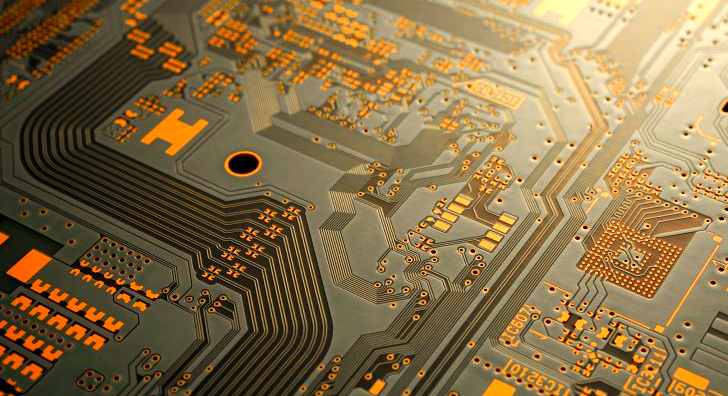

柔性 PCB 的布线要像 “迷宫” 般紧凑，又要像 “弹簧” 般能拉伸。现在主流的 “单层或双层结构” 比多层板更柔韧 —— 双层 PCB 通过过孔连接上下铜层，总厚度可控制在 0.15mm 以内，比信用卡（0.76mm）薄 5 倍。

为了在弯曲时不扯断线路，拐角处必须用 “圆弧过渡”（半径≥0.1mm），就像鞋带的圆角设计。某测试显示，90° 直角拐角的线路在 1 万次弯曲后就会断裂，而圆弧拐角能坚持 10 万次以上。此外，线路宽度从普通 PCB 的 100μm 缩至 30μm（相当于两根头发丝并排），既节省空间又增加柔性，就像细绳子比粗绳子更容易弯曲。

轻薄工艺：比邮票还轻的电路核心

智能穿戴设备的重量每增加 1 克，佩戴舒适度就会下降 10%。现在的智能手表 PCB，面积约 5cm²，重量仅 0.5 克（相当于一片雪花的重量），这背后是 “材料减法” 与 “工艺加法” 的平衡。

材料减法：把 PCB “削” 到极致

基材厚度是减重的关键。普通 PCB 的基材厚 0.2mm，而智能穿戴 PCB 用的超薄 PI 基材仅 0.05mm 厚（50μm），再加上 12μm 铜箔，总厚度能压到 0.07mm，比保鲜膜（0.01mm）厚不了多少。某旗舰智能手表的 PCB 通过这种 “超薄组合”，比上一代轻了 40%，佩戴时几乎感觉不到存在。

元器件也得 “微型化”：01005 封装的电阻（长 0.4mm、宽 0.2mm）比芝麻还小，0.4mm×0.2mm 的电容像一粒细沙。这些元件通过 “倒装焊” 技术直接贴在 PCB 上，不用插针，高度仅 0.1mm，比传统插件元件节省 80% 空间。某测试显示，采用微型元件的 PCB，在相同面积内可多集成 30% 的功能，同时重量减轻 50%。

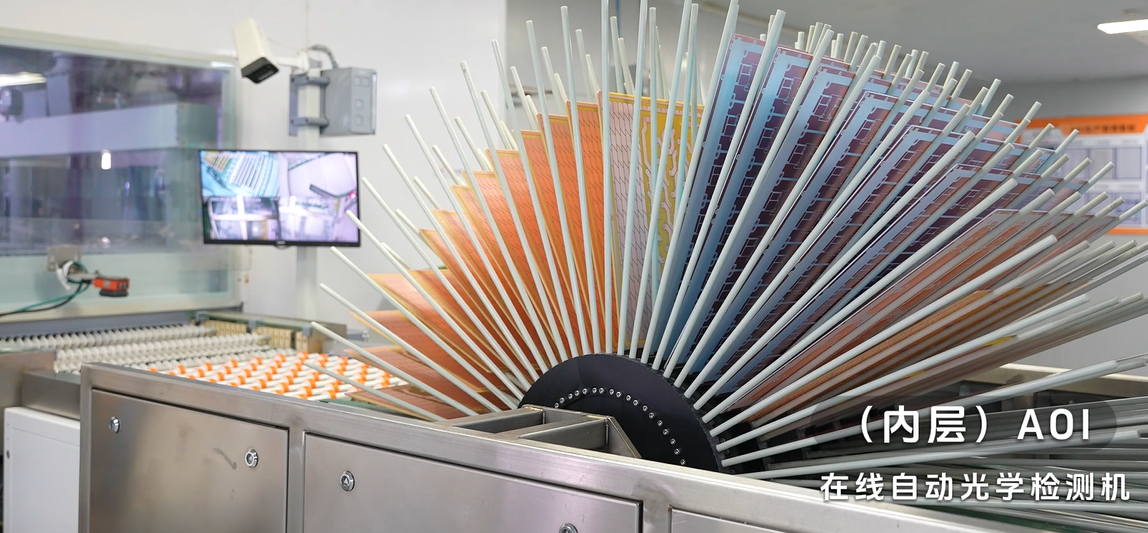

工艺加法：用激光 “雕刻” 电路

传统 PCB 用化学蚀刻做线路，边缘粗糙易断裂，而智能穿戴 PCB 采用 “激光直写” 技术：紫外激光（波长 355nm）像 “手术刀” 般精准切割铜箔，线路边缘光滑度达 0.5μm（相当于细菌的直径），比蚀刻工艺高 20 倍。这种精度能让 30μm 宽的线路误差控制在 ±1μm，既保证导电又不浪费材料。

为了让 PCB 更轻薄，现在还流行 “无基材设计”—— 直接在铜箔上涂覆绝缘层，省去 PI 基材，总厚度可降至 0.03mm（30μm），能像创可贴一样贴在皮肤上。某医疗贴片机的 PCB 就用了这种工艺，贴在手腕上测量心率时，弯曲度与皮肤贴合度达 90% 以上，比传统 PCB 的 60% 提升明显。

耐用性：柔中带刚的 “隐形铠甲”

智能穿戴 PCB 每天要接触汗水（含盐分）、皮肤油脂和温度变化（30-40℃），必须像 “隐形铠甲” 般耐造。

防腐蚀涂层：像涂指甲油一样保护

在 PCB 表面涂覆 10μm 厚的派瑞林（Parylene）涂层，就像给电路刷了一层防水指甲油。这种涂层能渗透到线路缝隙里，阻挡汗水（pH 4.5-6.5）对铜箔的腐蚀。测试显示，涂覆派瑞林的 PCB 在人工汗液中浸泡 1000 小时后，铜箔腐蚀面积仅 0.1%，而未涂层的 PCB 腐蚀面积达 20%。

焊点加固：像缝衣服一样结实

微型元件的焊点是薄弱环节，现在采用 “底部填充胶” 技术：在元件底部注入环氧树脂胶，像给鞋带打结一样固定焊点。某智能手表的 PCB 经这种处理后，焊点抗拉力从 0.5N 提升至 1.5N（相当于能提起 3 个回形针），在剧烈运动中也不会脱落。

智能穿戴 PCB 的魅力，就在于它打破了 “电子必硬” 的偏见，用材料的柔韧和工艺的精细，让冰冷的电路拥有了像皮肤一样的顺从与亲密。或许不久的将来，我们的衣服、手表、甚至纹身，都会成为这种柔性 PCB 的 “舞台”。
