PCB四层板比两层板贵多少?深入解析价格差异

一、四层板到底贵多少

四层板与两层板的价格差异是工程师最关心的问题之一。根据多家PCB厂商的报价数据,在相同工艺和材料条件下,四层板的成本通常是两层板的 1.8倍至2.5倍 之间。例如,当两层板的制作价格为200元时,同尺寸四层板价格约为360-500元。

这种价格差异并非固定不变,而是受到三个关键因素影响:

  1. 电路板尺寸:长宽在5厘米以内的四层板价格约为两层板的2倍,但尺寸增大到5-10厘米时,价格差会扩大到4倍左右

  2. 订单数量:小批量生产(500片以下)时四层板单价明显更高,但大批量订单(3000片以上)可将价差缩小至1.5倍

  3. 特殊工艺:若采用盲埋孔设计或高精度阻抗控制,成本增幅可达40%以上,将总价差推至3倍以上

二、为什么四层板更贵

四层板价格高于两层板的核心原因在于材料和生产工艺的本质差异。

材料成本更高
四层板需要双倍的覆铜板,同时增加了半固化片(PP层)等粘合材料。以常规FR-4板材为例:

  • 两层板每平方米材料成本约420元

  • 四层板则跃升至720元/平方米,仅此一项就使成本增加70%

铜箔厚度也是影响因素。大电流设计需采用2oz(70μm)铜箔,比常规1oz铜箔贵25%以上。

生产工艺更复杂
四层板生产流程比两层板多出7道关键工序

  1. 内层线路制作

  2. 层压对准

  3. 棕化处理

  4. 多次压合

  5. X光定位

  6. 二次钻孔

  7. 孔金属化

其中层压工序对精度要求极高,层间对位误差每缩小0.05mm,成本就增加12%。而双面板仅需单次压合和钻孔,工序简化自然降低成本。

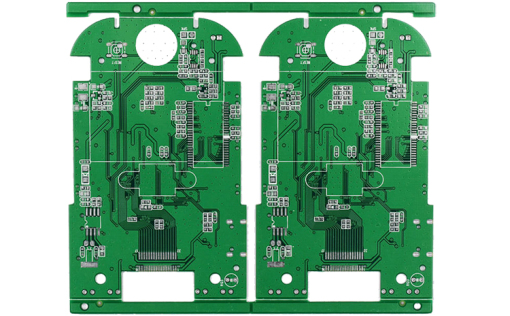

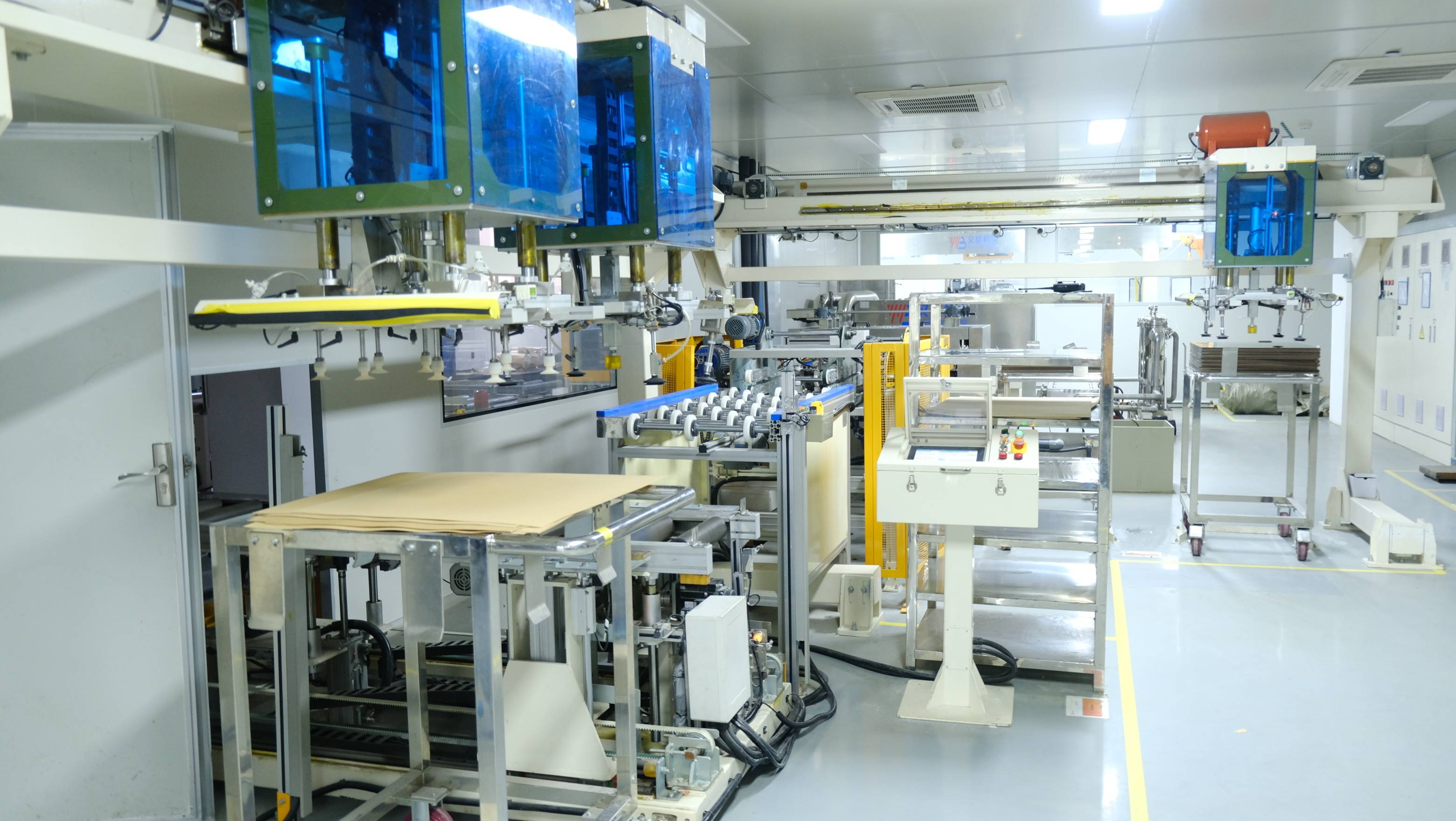

设备要求更高
四层板需要精密层压机和X光打靶机等专用设备,这些设备的购置成本是常规双面板设备的2倍以上。同时,四层板的合格率通常比双面板低15%-20%,这些损耗最终会计入成本。

三、什么时候必须用四层板

虽然四层板成本更高,但在特定技术场景下无法替代:

信号密集的电路

  • 当信号线超过50条时,双面板需要手动跳线

  • 信号线在50-200条之间时,四层板成为最合理选择(2信号层+1电源层+1地层)

高频高速电路

  • 50MHz以上数字电路必须使用四层板结构

  • DDR内存等高速总线需6层起步,但四层是最低配置

精密元件封装

  • 0.65mm间距BGA封装在四层板上可完成布线

  • 0.4mm间距BGA则必须6层以上

电源系统要求

  • 多电压系统(≥3种电压)至少需要四层板

  • 大电流供电(>5A)必须专用电源层,铜厚需2oz起

四、如何节省成本

通过合理设计可显著降低四层板成本增量:

优化层数配置
对于简单电路,采用“假多层板”设计——在双面板上增加空电源层,成本仅增加40%,远低于真四层板。

尺寸控制技巧
将板尺寸控制在10x10cm以内,可使四层板成本控制在两层板的2倍以内。例如5x5cm四层板价差仅1.8倍,而15x15cm板价差高达4倍。

批量生产策略
订单量达到3000片时,四层板单价降幅可达30%。此时与双面板的价差缩小至1.5倍,远优于小批量生产的2.5倍价差。

材料替代方案

  • 普通FR-4替换高频板材:高频板价格是常规板的10倍

  • 1oz铜箔满足要求时不使用2oz铜箔:铜箔增厚25%成本增加25%

  • 绿色阻焊替代黑色:黑色阻焊加工成本高20%-30%

PCB设计中层数选择本质是成本与性能的平衡。四层板平均价格是两层板的1.8-2.5倍,核心贵在材料叠加与工艺复杂度。当面对超过50条信号线、50MHz以上高频电路或多电压系统时,多付出的成本将换来更稳定的性能和更低的调试成本。

实际选型需综合考量三点:

  1. 电路复杂度是否必须四层结构

  2. 尺寸是否控制在成本敏感区间

  3. 批量生产能否摊薄单价

在智能硬件迭代加速的背景下,合理增加PCB层数投入,往往能降低总体开发成本。这需要工程师精准把握“该省则省,该用则用”的设计哲学。
