一名工程师含泪分享PCB画板子的正确步骤

今天和大家分享一位工程师画 PCB 板子的宝贵经验。这次已经是他第四次打板子了，可还是出了些不该有的错误，串口三的 TXD/RXD 接反了，还有一根线短路，究其原因，就是没做规则检查。因为是在原来板子基础上改动，大意了，说到底还是功夫没练到家呀。

步骤一、制作标准集成库

首先得制作属于自己的标准集成库，这里面原理库和 PCB 库要严格对应，特别是引脚部分。制作特殊器件的 PCB 封装时，得仔细和将要使用的器件核对好。还要留意厂家提供原理图的视图方向，是俯视图还是正视图呢。像三极管的 B、C、E 三极就很容易出错，得格外小心；稳压电源模块的正负极也不能马虎，尤其是那种 220V - 5V/3.3V 的；有正负极的贴片类器件，其 PCB 封装必须和原理图对应无误。

步骤二、绘制原理图

集成库完成后，就开始画原理图啦，这可是相当重要的一步哦。要确保原理图的正确性，TXD/RXD 可千万别接反了，特殊连线也得检查清楚，不然后面飞线会特别麻烦。

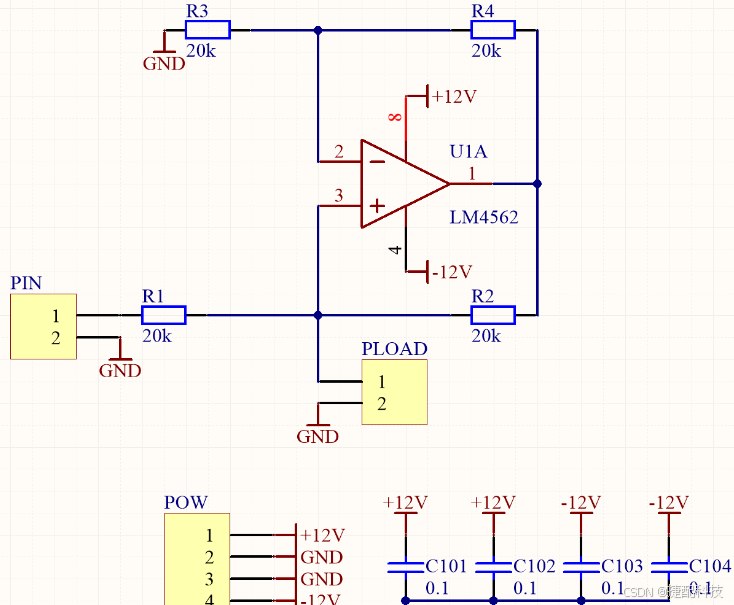

大家看这张图（此处可插入对应图片说明），红色箭头所指的地方没节点，转成 PCB 后也不会连接，这种错误不容易发现，得特别留意，可以手动打个节点。还有网络标号也千万别出错。原理图完成后，一定要做规则检查呀。

步骤三、从原理图到 PCB 及布局布线

1. 原理图检查无误后导出为 PCB 图。把各模块的 PCB 封装图放到一起时，要再次和原理图核对，看看引脚对应和连线有没有问题。自动放置 PCB 封装图的方法是：先选中原理图里的某一模块，切换到对应的 PCB 图，点击 “工具”->“器件布局”->“在矩形区域排列” 就行啦。
2. 接着进行简单布局，要是布局时发现走线不方便，可更换控制引脚，这时候要是回去改原理图再生成一遍 PCB 就好，千万别直接在 PCB 上改网络标号，不然很容易出错哦。
3. 开始走线时，要是遇到交叉走线不方便的情况，也要回原理图改好后再生成一遍 PCB，保持 PCB 和原理图的一致性很重要，不然后面麻烦可就大啦。

步骤四、铺铜阶段

布线完成后就进入铺铜环节啦，这里要注意哦，一定要先做规则检查，然后再铺铜。铺铜时可以用进制布线层，特别方便，铺完后记得去掉禁止布线层。

这些步骤和注意事项可都是基础中的基础呀，要是再出错，那可就得准备接受扣钱的 “惩罚” 啦，大家画 PCB 板子时可一定要上心哦。
