PCB经验：PCB EMC设计如何有效抑制干扰

在医疗设备的多层 PCB 中，即使 1mV 的电磁干扰也可能导致心电监测波形失真 —— 这凸显了电磁兼容性（EMC）设计的重要性。多层 PCB（4 层及以上）因布线密集、信号复杂，EMC 问题比 2 层板更棘手，但合理利用分层结构，反而能将干扰降低 60% 以上。

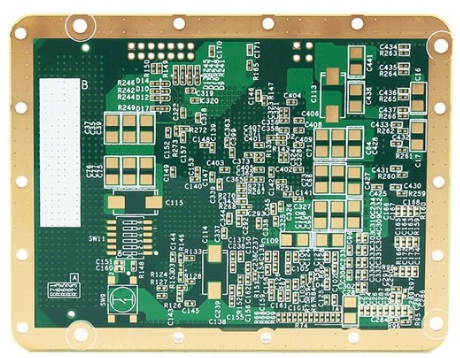

多层 PCB 的EMC优势

多层 PCB 的 EMC 设计是 “双刃剑”：一方面，4 层板的元器件密度是 2 层板的 2 倍，信号间耦合概率增加 50%；另一方面，独立接地层和电源层可形成天然屏蔽，为 EMC 设计提供基础。

核心 EMC 设计策略

PCB 批量厂家通过四项技术构建多层 PCB 的抗干扰体系：

接地层的 “零电位屏障”。4 层板至少保留 1 个完整接地层（占板面积 70% 以上），6 层板需 “双接地层”（Layer2 和 Layer5），形成 “上下屏蔽”。接地层应避免开槽（槽宽＞3mm 会破坏屏蔽），必要时用 “接地过孔桥”（间距＜5mm）连接分割区域。

信号分层的 “隔离分区”。按信号频率分层：顶层 / 底层布置高速信号（＞100MHz），中间层布置低速信号（＜1MHz），两类信号间用接地层隔离。6 层板中，25Gbps 差分对应被接地层包裹（间距 0.1mm），两侧布接地过孔（间距 0.5mm），串扰从 - 40dB 降至 - 60dB。PCB 批量厂家的频谱分析显示，隔离后的高速信号，辐射强度降低 40%。

电源滤波的 “噪声抑制”。电源层与接地层间并联 100nF 去耦电容（每 5cm²1 个），形成 “分布式滤波网络”，100MHz 频段的电源噪声从 200mV 降至 50mV。4 层板的电源入口需加 π 型滤波器（电感 + 电容），6 层板可集成电源屏蔽腔，将传导干扰从 40dBμV 降至 20dBμV，轻松通过 EMC 认证。

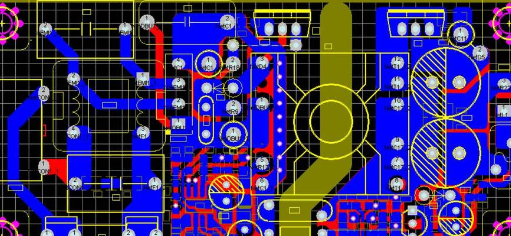

布线规则的 “干扰规避”。高速信号线（如 USB3.0）需走直线，长度差＜5mm，与低速线间距＞3 倍线宽（0.2mm 线宽对应 0.6mm 间距）。6 层板的时钟线（100MHz 以上）需做阻抗匹配（50Ω），并远离 I/O 接口（距离＞2cm），避免辐射外泄。

不同层数的 EMC 设计侧重

4 层板：基础屏蔽。重点保证 1 个完整接地层，高速信号走表层并靠近接地层，电源线路宽≥0.5mm 减少阻抗突变。某 4 层工业控制板通过此设计，辐射发射达标率从 80% 升至 92%。

6 层及以上：精细隔离。增加接地层数量，实现 “信号 - 地 - 信号 - 地 - 电源” 结构，敏感电路（如 ADC）周围设接地屏蔽框，通过过孔与接地层连接，将外部干扰耦合量控制在 5mV 以内。

EMC 性能的验证与优化

PCB 批量厂家通过三级检测确保 EMC 设计有效：

辐射发射测试。在电波暗室中测量 30MHz-1GHz 的辐射强度，6 层板需＜40dBμV/m（CE 标准），超标的需增加接地过孔或屏蔽层。

传导干扰测试。检测电源线上的干扰（150kHz-30MHz），4 层板需＜46dBμV，不合格的需优化滤波器参数。

抗扰度测试。施加 10V/m 的电磁辐射，PCB 功能应无异常（如复位、数据错误），敏感设备需通过 20V/m 测试。

​多层 PCB 的 EMC 设计是 “分层利用” 与 “细节控制” 的结合。PCB 批量厂家的经验表明，合理规划接地层、隔离信号、优化滤波，能让多层板的抗干扰能力远超 2 层板。
