铝基板的热压合与散热设计

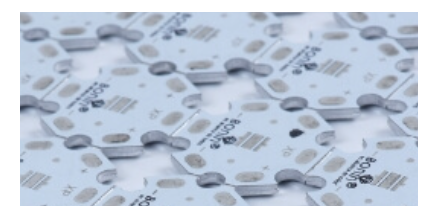

铝基板凭借 “金属芯 + 绝缘层 + 铜箔” 的结构，成为 LED 照明、汽车电子等高温场景的散热利器。其核心优势在于热导率（1-5W/m・K）是传统 FR-4（0.2W/m・K）的 5-25 倍，而这一切都依赖精准的热压合工艺和科学的散热设计。PCB 批量厂家的数据显示，优化后的铝基板热阻可降至 0.8℃/W 以下，比普通工艺的产品（1.5℃/W）散热效率提升近一倍，完美解决了大功率器件的 “过热焦虑”。

热压合工艺：三层结构的 “无缝融合”

铝基板的热压合是将铝芯、绝缘层（陶瓷填充环氧树脂）和铜箔通过高温高压结合的过程，每一步参数都直接影响最终的散热性能，PCB 批量厂家对此有严苛的工艺标准：

温度曲线的 “黄金区间”。热压合需经历三个阶段：预热（80℃，5 分钟）让绝缘层软化；升温（120℃→160℃，15 分钟）促使树脂流动填充微小空隙；恒温（170℃，25 分钟）确保树脂完全固化。温度过高（超过 180℃）会导致绝缘层老化（热导率下降 20%），过低则固化不完全（绝缘层存在气泡）。PCB 批量厂家的红外测温显示，铝基板表面的温度偏差需控制在 ±5℃内，否则会出现局部固化不良，形成散热 “瓶颈”。

压力控制的 “精准平衡”。压力需与温度同步配合：预热阶段 0.5MPa 让三层材料初步贴合；升温阶段增至 1.2-1.5MPa，将绝缘层中的空气和多余树脂挤出（每平方米挤出量约 2-3g）；降温阶段保持 1MPa 直至 50℃，避免层间因收缩产生缝隙。某 PCB 批量厂家的对比实验显示，压力不足（1MPa）会使铝基板的热阻升至 1.2℃/W，而压力过高（2MPa）会导致绝缘层过薄（＜50μm），击穿电压从 3kV 降至 2kV，埋下安全隐患。

铝芯表面的 “预处理魔法”。铝芯（通常为 6061 铝合金）在压合前需经过喷砂（粗糙度 Ra 1-2μm）和阳极氧化（形成 5-10μm 的氧化膜），这种粗糙表面能让绝缘层与铝芯的接触面积增加 30%，剥离强度从 1.0N/mm 提升至 1.5N/mm。氧化膜则能防止铝芯与绝缘层发生化学反应，确保在 150℃高温下长期使用后，热阻增幅＜10%。

散热设计：从结构到材料的 “协同增效”

铝基板的散热性能不仅取决于工艺，更依赖设计智慧，PCB 批量厂家会根据应用场景定制方案：

铝芯厚度的 “散热杠杆”。铝芯厚度是影响散热的关键：0.3mm 厚的铝芯热阻为 1.0℃/W，0.6mm 厚的降至 0.6℃/W，但重量增加一倍。LED 路灯的铝基板常用 0.5mm 铝芯，既能将灯珠温度（120℃）降至 85℃，又不会过度增加灯具重量；而汽车发动机舱的功率模块则需 1.0mm 厚铝芯，配合散热鳍片，可承受 300W 的功率损耗。PCB 批量厂家的热仿真显示，铝芯厚度每增加 0.1mm，散热效率提升约 8%，但需与设备重量限制平衡。

绝缘层的 “导热桥梁”。绝缘层是铝芯与铜箔之间的 “导热桥梁”，其热导率（1-3W/m・K）需与铝芯（200W/m・K）匹配。陶瓷填充量是关键：填充量 30% 时热导率 1W/m・K，增至 50% 时达 3W/m・K，但绝缘层的脆性会增加（抗弯曲强度从 150MPa 降至 120MPa）。PCB 四层板厂家在设计高频铝基板时，会采用 “高填充 + 薄厚度” 策略（绝缘层厚度 50μm），既保证热导率（2W/m・K），又控制介电损耗（＜0.02），满足 5G 设备的散热与信号需求。

铜箔布局的 “散热网络”。铜箔不仅是导电载体，更是散热通道。大功率器件下方的铜箔应设计成 “大面积铺铜”（覆盖器件 90% 以上面积），并通过 “散热过孔”（孔径 0.3mm，间距 1mm）与铝芯直接连接，热阻可再降低 0.2℃/W。PCB 批量厂家的案例显示，某 LED 驱动板采用这种设计后，器件温度从 110℃降至 90℃，寿命延长至 5 万小时（原设计为 3 万小时）。

特殊场景的 “强化方案”

在极端高温环境中（如工业炉温控制器），普通铝基板难以满足需求，PCB 批量厂家会采用进阶工艺：

热电分离结构。将铜箔分为 “电路层” 和 “散热层”，两者通过独立绝缘层与铝芯连接，散热层直接覆盖大功率器件底部，热阻可低至 0.5℃/W。某工业设备的 IGBT 模块采用这种结构后，工作温度从 140℃降至 100℃，远超普通铝基板的降温效果（140℃→120℃）。

复合铝芯设计。在铝芯表面嵌入铜片（热导率 401W/m・K），形成 “铝 - 铜” 复合结构，热导率比纯铝芯提升 50%。这种设计虽增加 10% 成本，但能让激光设备的泵浦模块在 200W 功率下稳定工作，温度波动＜5℃。

质量检测：散热性能的 “量化验证”

铝基板的散热性能需要科学检测，PCB 批量厂家建立了完善的测试体系：

热阻测试。通过热流计法测量铝基板的热阻（从铜箔到铝芯），合格标准为＜1.0℃/W（0.3mm 铝芯）。某 PCB 批量厂家的抽检显示，95% 的产品能达到 0.8℃/W 以下，远超行业平均水平（1.2℃/W）。

温度循环测试。将铝基板在 - 40℃至 125℃之间循环 1000 次，每次循环 30 分钟，测试后检查绝缘层是否开裂、铜箔是否剥离。合格产品的热阻增幅应＜15%，否则会在长期使用中出现散热性能衰减。

功率循环测试。在铝基板上安装 10W LED 灯珠，持续点亮 1 小时后关闭 30 分钟，重复 1000 次，灯珠结温的上升幅度需＜5℃。这项测试能模拟实际使用场景，验证铝基板的长期散热稳定性。

​

铝基板的热压合与散热设计，是 “工艺精度” 与 “工程智慧” 的结合。PCB 批量厂家通过优化压合参数、定制结构设计和严格检测，让这种材料在高温场景中持续发挥 “散热魔力”。随着大功率电子设备的普及，铝基板的散热技术还将不断升级，从 “被动散热” 向 “主动控温” 演进，为电子设备的性能突破提供更坚实的温度保障。
