PCB批量厂家FR-4层压工艺详解

FR-4 板材作为电子设备的 “骨架”，从单层板到复杂的四层板、六层板，层压工艺是决定其性能的核心环节。这一过程就像 “多层蛋糕的烘焙”，需要精准控制温度、压力和时间，让玻璃纤维布与环氧树脂完美融合，最终形成兼具强度和绝缘性的 PCB 基板。

层压工艺：从 “堆叠” 到 “融合” 的精密流程

FR-4 的层压是将预处理好的半固化片（PP）与铜箔、内层板通过高温高压黏合成整体的过程，PCB 四层板厂家的标准流程包含三个关键阶段：

堆叠准备：材料匹配的 “精准组合”。四层板的层压需要 2 张内层板、3 张半固化片和 2 层铜箔，堆叠时必须严格对齐 —— 内层板的定位孔与外层导柱的偏差需＜0.05mm，否则会导致后续钻孔错位。半固化片的选择需根据层数调整：四层板常用 7628 型号（厚度 0.18mm），其树脂含量（52%）能确保层间填充饱满，避免出现空洞。PCB 四层板厂家的工人会佩戴无尘手套操作，防止指纹污染导致树脂附着力下降（污染处的剥离强度会降低 20%）。

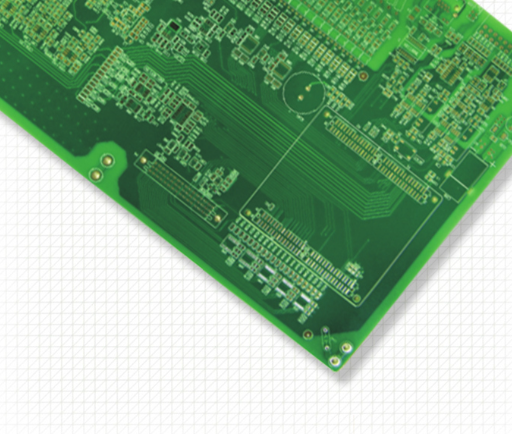

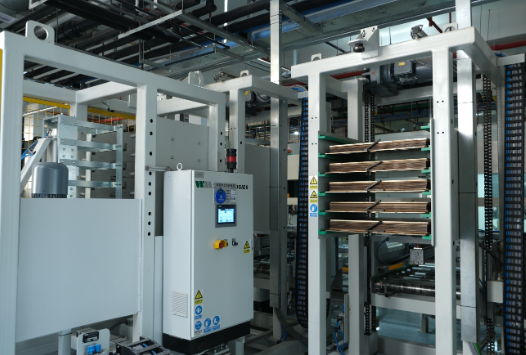

升温加压：树脂流动的 “黄金窗口”。层压机的温度曲线分为四个阶段：预热（80℃，10 分钟）让树脂软化；升温（120℃→160℃，20 分钟）促使树脂熔融流动；恒温（170℃，30 分钟）确保树脂完全固化；降温（自然冷却至 50℃）避免内应力。压力需同步配合：预热阶段 0.5MPa 让材料贴合，升温阶段增至 1.5-2MPa，将多余树脂挤出（每平方米挤出量约 5g）。某 PCB 四层板厂家的对比实验显示，压力不足（1MPa）会使层间气泡率增加 10 倍，而压力过高（2.5MPa）则会导致基板厚度偏差超标（＞±0.05mm）。

后处理：应力释放的 “稳定工序”。层压后的基板需在 60℃烘箱中静置 2 小时，缓慢释放内应力（否则会在后续加工中翘曲）。随后通过裁边机去除边缘多余的树脂（毛边需＜0.1mm），并用 X 射线检测定位孔位置，确保层间对准精度＜0.1mm—— 这对四层板的过孔连接至关重要，偏差超过 0.15mm 就会导致过孔与内层线路错位。

质量控制：从 “外观” 到 “性能” 的全面把关

FR-4 层压后的质量控制需覆盖外观、尺寸和性能，PCB 批量厂家为此建立了多维度检测体系：

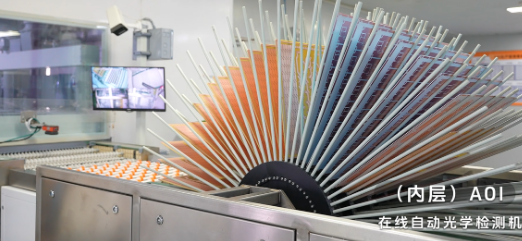

外观检测：气泡与毛边的 “零容忍”。通过 AOI 自动光学检测系统，可识别 0.1mm 以上的气泡、凹陷和树脂瘤，四层板的合格标准是：每平方米气泡数量＜1 个，单个气泡直径＜0.3mm。人工抽检则重点检查边缘 —— 毛边超过 0.2mm 会影响后续装配，需用砂纸打磨至 Ra＜0.8μm。PCB 四层板厂家的统计显示，外观缺陷中 80% 源于半固化片污染或压力不均，通过加强无尘车间管理（class 1000 级）可降低 60% 的不良率。

尺寸精度：厚度与涨缩的 “微米级控制”。四层板的厚度公差需控制在 ±0.07mm 内（1.6mm 基板的合格范围 1.53-1.67mm），使用激光测厚仪在板面上均匀取 10 个点测量，偏差超过 0.05mm 即判定为不合格。基板的涨缩率同样关键：沿长度方向的涨缩需＜0.15%（300mm 基板的偏差＜0.45mm），否则会导致外层线路与内层错位。PCB 批量厂家通过在设计时预留补偿量（按 0.1% 比例放大内层图形），可将涨缩控制在 0.08% 以内。

性能测试：力学与电气的 “双重验证”。层压后的基板需抽样进行剥离强度测试：用拉力计将铜箔从基板上剥离，四层板的合格标准是＞1.2N/mm（相当于能承受 120g 的拉力），若低于 1N/mm 则说明树脂固化不完全。电气性能检测包括绝缘电阻（常态下＞10¹³Ω）和耐电压（AC 1000V，1 分钟无击穿），湿热环境（85℃/85% RH，1000 小时）后的绝缘电阻需保持＞10¹¹Ω，确保在潮湿环境中使用安全。

不同场景的层压优化：从 “通用” 到 “定制”

FR-4 层压工艺需根据应用场景调整，PCB 六层板厂家针对高频、高温场景有特殊优化：

高频设备（如 5G 基站）：采用低损耗半固化片（介电常数 Dk=3.8±0.2），层压时的升温速率放缓至 2℃/ 分钟，让树脂充分流动，减少气泡（气泡会导致信号反射）。六层板的层间介质厚度偏差需＜0.02mm，确保阻抗控制精度（±5%）。

高温环境（如汽车发动机舱）：选用高 Tg 半固化片（Tg≥170℃），恒温阶段延长至 40 分钟，让树脂交联度提升至 85% 以上（普通 FR-4 为 75%），确保在 150℃高温下仍保持刚性（热变形量＜0.2mm/m）。

厚铜板（如电源板）：针对 3oz 铜箔（105μm）的层压，需提高压力至 2.5MPa，同时降低升温速率，避免铜箔与树脂间出现缝隙（缝隙会导致散热不良）。某 PCB 四层板厂家的测试显示，优化工艺后，厚铜板的热导率提升 15%（从 0.2W/m・K 增至 0.23W/m・K）。

​

FR-4 的层压工艺看似是简单的 “黏合”，实则是材料科学与精密制造的结合。PCB 四层板厂家通过优化温度曲线、严控材料匹配和强化检测，让每一块基板都能承受电子设备的长期考验。对于普通消费者而言，那些隐藏在电子设备中的 FR-4 基板，正是通过这样严苛的层压工艺，默默支撑着从手机到服务器的稳定运行。
