PCB材料选择的关键原则

在电子设计中，PCB（印刷电路板）不仅是元件的载体，更是信号传输、电源分配、热传导和电磁屏蔽的重要路径。虽然许多人把注意力集中在电路设计、布线策略和封装布局上，但PCB本身的材料选择也会直接影响产品的性能、可靠性、制造成本和寿命。

材料的导电性、介电常数、热膨胀系数、吸水率等参数，会影响信号传播速度、阻抗匹配、层间粘合、电气绝缘、热管理等方面。如果材料不合适，即使电路设计再完美，最终产品也可能因变形、开裂、信号失真、寿命缩短等问题而失败。

PCB材料的基本结构和关键参数

要选对材料，首先要了解PCB的基本材料组成和关键性能指标。

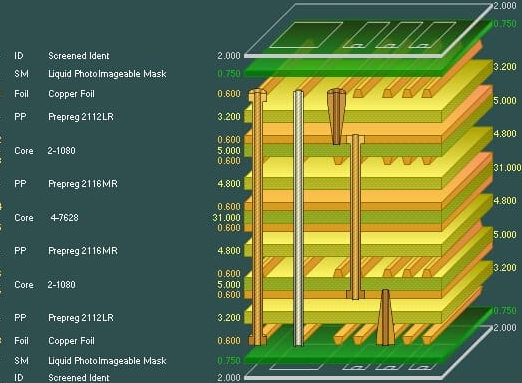

板材结构

一个完整的PCB板由多个部分组成：

• 基材（Substrate）：主要决定机械强度和热性能，一般为玻璃纤维增强树脂（如FR-4）或聚酰亚胺、PTFE等高性能塑料。

• 铜箔（Copper Foil）：负责导电，通常为电解铜或压延铜。厚度有0.5oz、1oz、2oz等。

• 粘结片（Prepreg）：位于多层板层间，用来粘接铜箔和基材。

• 阻焊层（Solder Mask）：绝缘保护层，防止焊接短路，也提升板外观。

• 丝印层（Silkscreen）：打印文字或符号，无功能性要求。

• 表面处理层（如沉金、OSP）：保护焊盘不被氧化，便于后续焊接。

关键参数

不同板材在性能上的差异，主要体现在以下几个参数上：

• 介电常数（Dk）：影响信号传输速度，数值越低，信号越快，控制越容易。

• 介质损耗因子（Df）：反映信号衰减程度，数值越小，损耗越小。

• 玻璃化转变温度（Tg）：材料从固态转向橡胶态的温度，越高越能耐热。

• 热膨胀系数（CTE）：材料在加热时的膨胀能力，过大会导致层间开裂。

• 吸水率：材料吸水后性能下降，吸水率越低越稳定。

• 热导率：决定热量在PCB内传导能力，重要于高功率产品。

• 电气强度：反映绝缘能力，影响高压环境下的安全性。

不同应用场景下，这些参数的侧重点不一样。比如高速信号重视Dk/Df，汽车应用看重Tg和CTE，功率类产品要关注热导率。

不同应用下的材料选择原则

下面我们将从几个常见应用角度出发，讲清材料选择应重点关注哪些参数。

一、通用低速信号板：成本优先，性能适中

这类板主要用于普通消费电子，如家电控制板、LED驱动板、低速MCU控制板等。对高速性能要求不高，成本控制是第一目标。

推荐材料：标准FR-4

特点如下：

• Tg在130~150°C，适合常规回流焊工艺

• Dk在4.4~4.8之间，适合低频信号

• Df大于0.02，损耗可接受

• 成本低，工艺成熟，供货充足

但不适合高频、快速边沿信号场合。

二、高速数字设计：关注Dk/Df、阻抗控制

例如网络通信设备（交换机、路由器）、服务器、5G基站、高速FPGA系统等。信号频率一般高于500MHz，边沿上升时间小于1ns。

推荐材料：低损耗FR-4或高速板材（如Megtron6、TU-872、RO4350B）

重点要求：

• Dk控制在3.5~4.0范围，数值越稳定越好

• Df小于0.005，传输线损耗小，保持眼图清晰

• CTE较小，保证多层结构稳定

• 压延铜表面粗糙度小，减少表面损耗

这些材料比标准FR-4贵一些，但对于10Gbps以上信号是必须的。

三、射频与微波设计：精准控制介电性能

如天线、LNA、功率放大器等，需要在GHz以上频率工作，介质均匀性、稳定性要求极高。

推荐材料：陶瓷填充PTFE、纯PTFE、RO4003、RO3003等

重点要求：

• Dk低且稳定，一般为2.2~3.0

• Df极小，低至0.001或更小

• 热稳定性高，适合高功率工作

• 材料厚度和结构均匀，阻抗易控制

这种板材加工难度较大，制造工艺需特别匹配。

四、高温与高可靠性应用：汽车、航天、军工

这类产品要面对高温循环、湿度冲击、长期稳定性挑战。例如ECU控制板、雷达模块、电机驱动器等。

推荐材料：高Tg FR-4、聚酰亚胺PI、多功能复合材料

选择重点：

• Tg必须大于170°C，甚至要求达到200°C

• CTE低于60ppm/°C，保证热冲击下不分层

• 吸水率小于0.2%，保证长期电气稳定

• 良好的层压结合强度和耐热分解性

这些材料适合通过AEC-Q200或MIL标准测试。

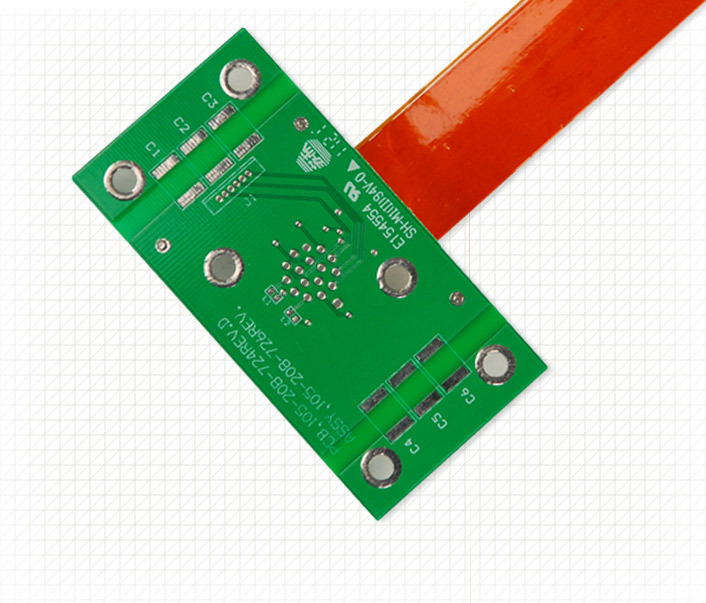

五、柔性与挠性应用：轻薄可弯曲设计

例如折叠手机、摄像模组、穿戴设备等。对材料柔韧性要求极高。

推荐材料：聚酰亚胺（PI）、聚酯（PET）为主的FPC材料

要点如下：

• 弯折寿命大于10万次

• 厚度薄至0.1mm以下

• 热稳定性好，可承受SMT工艺

• 与覆盖膜配合良好，粘接强度高

制造中要控制铜的延展性和附着性。

PCB材料选型流程建议

正确选择PCB材料不是拍脑袋决策，而应有系统方法。可以从以下步骤入手：

第一步：明确使用环境与应用领域

判断是否处于高温、高频、高功率、高密度、高弯折等环境，列出性能要求清单。

第二步：根据产品需求制定参数范围

根据信号频率、电流大小、工作温度等指标，锁定Dk、Df、Tg、CTE等参数范围。

第三步：参考经验选材或联系供应商建议

可以借助PCB厂提供的材料库，也可以联系板材厂获取应用推荐，如松下、南亚、Rogers等都有选型指南。

第四步：考虑工艺兼容性和成本控制

材料要支持当前的层压、钻孔、电镀等加工能力；同时估算总成本，是否能接受价格差异。

第五步：做小批试产并进行性能验证

必要时可以通过信号仿真、热循环试验、TDR、S-parameter测试来验证材料性能是否符合设计预期。

选对材料，是做好PCB的第一步

PCB材料选择并不是独立任务，它贯穿于产品生命周期的各个环节。选择合适的材料，可以提高信号完整性、热稳定性、电气安全性和机械强度；反之，不恰当的选材会引起层间分层、信号畸变、焊盘脱落甚至整板报废。

所以，工程师在做设计时，不能只看电路逻辑，还要从材料角度思考每一个结构是否合理、每一种信号是否匹配材料属性。材料选型既要贴合设计需求，也要符合制造能力，还要考虑成本与交期。

只有综合这些因素，才能从源头保证PCB产品的性能和质量，才能为后续装配、测试、量产打下稳定基础。
