ENIG/沉锡/OSP的选择该如何决策?

表面处理工艺是决定焊点可靠性的核心要素。本文从电子工程师视角,对ENIG、沉锡、OSP三种主流工艺的焊接可靠性进行系统性对比分析,提供可落地的选型建议。

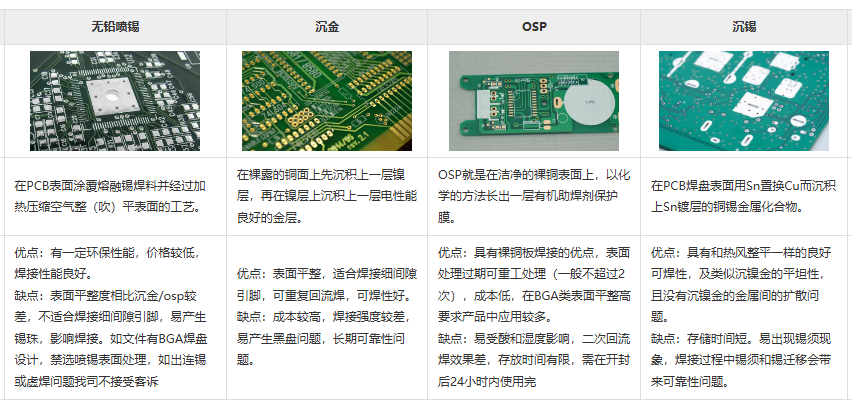

一、工艺特性与失效机制对比

1.1 ENIG(化学镀镍金)

工艺原理:镍层(3-6μm)作为扩散阻挡层,金层(0.05-0.1μm)防止氧化。
可靠性优势

  • 抗氧化能力极强(存储寿命>6个月)

  • 适用于多次回流焊(>5次)

  • 镍层机械强度高(硬度HV 400-500)
    失效风险

  • 黑盘现象:镍磷合金层氧化导致焊料润湿性下降(Ni3P相变)

  • IMC层缺陷:镍层晶界腐蚀引发焊点开裂(SEM显示裂纹沿晶界扩展)

  • 热应力失效:镍层热膨胀系数(13.5ppm/℃)与铜(17ppm/℃)差异导致焊点开裂

1.2 沉锡(Immersion Tin)

工艺原理:化学沉积0.8-1.2μm纯锡层。
可靠性优势

  • 与铜形成Cu6Sn5金属间化合物(IMC),焊点强度高(剪切力>50MPa)

  • 表面平整度(Ra<0.5μm)适合0201元件焊接
    失效风险

  • 锡晶须:锡层内部应力导致晶须生长(加速老化实验显示1000h后长度>50μm)

  • 锡瘟现象:低温(<13.2℃)相变引发结构强度丧失

  • IMC过度生长:高温存储(85℃/85%RH)下IMC层厚度超10μm导致脆性断裂

1.3 OSP(有机保焊膜)

工艺原理:苯并三氮唑类化合物在铜面形成0.2-0.5μm保护膜。
可靠性优势

  • 焊接润湿性优异(接触角<15°)

  • 符合RoHS要求(无重金属)
    失效风险

  • 膜层老化:高温(>150℃)导致有机膜分解失效(DSC显示分解温度280℃)

  • 机械损伤:膜厚<0.3μm时易被划伤(摩擦系数μ=0.25)

  • 多次回流焊失效:二次回流后焊盘氧化导致虚焊(X-ray显示空洞率>15%)

二、典型失效案例分析

3.1 ENIG黑盘失效

某服务器主板BGA焊点开裂,SEM显示镍层出现连续裂纹,EDX分析氧含量超标(>8%)。根本原因:镀液pH值失控(>5.0)导致镍磷比失衡,形成脆性Ni3P相。

3.2 沉锡锡晶须失效

汽车电子模块在-40℃冷启动时连接器虚焊,金相切片显示锡晶须桥接焊盘间隙(间距<50μm)。改进方案:增加镀层厚度至1.5μm并添加0.1%有机抑制剂。

3.3 OSP膜层失效

消费电子主板二次回流后出现漏铜,X-ray显示OSP膜完全分解。工艺优化:将回流峰值温度从235℃降至225℃,并采用氮气保护。

三、工程师选型决策

  1. 高可靠性场景(军工/航天/医疗)

    • 优先选择ENIG,需控制镀液磷含量(6-9%)并增加Ni层厚度至4μm

    • 关键工艺参数:镀层厚度公差±0.1μm,金层覆盖率>99.5%

  2. 高密度封装场景(HDI/BGA/QFN)

    • 推荐沉锡工艺,需确保锡层厚度≥1.2μm(XRF检测)

    • 配套措施:使用无卤素助焊剂,控制车间湿度<40%RH

  3. 成本敏感场景(消费电子)

    • 选择OSP工艺,需优化膜厚(0.3-0.4μm)和存储条件(温度<25℃)

    • 工艺改进:采用四唑类OSP药水,提升分解温度至300℃

电子工程师需建立全生命周期可靠性模型,在选型时综合考虑:

  • 焊接次数(OSP<3次,沉锡<5次,ENIG>10次)

  • 环境应力(温度/湿度/振动)

  • 成本约束(BOM成本占比:OSP 0.5%, 沉锡 1.2%, ENIG 3.8%)
    建议建立工艺失效模式库(PFMEA),将历史数据转化为可执行的工艺控制参数。

参考:
PCB表面处理工艺对比(ENIG/OSP/沉锡), 2025
OSP与ENIG焊接强度对比实验, 深圳宏力捷, 2018
沉锡工艺锡晶须抑制技术, 大研智造, 2025
ENIG黑盘失效分析案例, 华碧实验室, 2025
沉锡焊接失效分析方法, 豆丁网, 2015
OSP工艺技术解析, 优快云博客, 2025
