PCB拼板无铅焊接如何满足环保要求？

欧盟 RoHS 2.0 标准的约束下，一块含铅焊接的 6 拼板 PCB 可能因铅含量超标被禁止入市 —— 这凸显了 PCB 拼板无铅焊接与环保要求的紧密关联。拼板的密集焊点（每块含 800 个焊点）使铅暴露风险比单块单板高 6 倍，传统锡铅焊接（铅含量 37%）已无法满足全球环保法规。

环保与性能的 “平衡难题”

PCB 拼板的无铅焊接面临三大矛盾，PCB 批量厂家的测试数据揭示关键痛点：

焊接温度的 “双重压力”。无铅焊料（如 SAC305）的熔点（217℃）比锡铅焊料（183℃）高 34℃，拼板的基材（FR-4）耐热上限仅 260℃，有效焊接窗口（43℃）比传统工艺窄 30%。温度过低（＜217℃）导致虚焊（拼板虚焊率 5%），过高（＞260℃）则使 PCB 分层（分层率 3%）。某 6 拼板的测试显示，焊接温度波动 ±5℃时，焊点合格率从 95% 骤降至 70%，对温控精度要求严苛。

焊点可靠性的 “先天短板”。无铅焊点的抗疲劳性能比锡铅低 20%，在 - 40℃至 125℃温度循环中，拼板焊点的失效周期（1000 次）比锡铅焊点（1500 次）短 33%。PCB 批量厂家的振动测试显示，无铅焊接的拼板，0402 元件的焊点脱落率（2%）是锡铅焊接（0.5%）的 4 倍，需通过工艺优化弥补。

环保材料的 “成本压力”。无铅焊料价格（SAC305 约 150 元 /kg）是锡铅焊料（50 元 /kg）的 3 倍，拼板焊接成本增加 20%。同时，环保助焊剂（不含卤素）比传统助焊剂贵 40%，进一步推高批量生产成本，对价格敏感的消费电子构成挑战。

无铅焊接的工艺优化：

PCB 拼板的无铅焊接需通过工艺创新平衡环保与性能，PCB 批量厂家的核心方案如下：

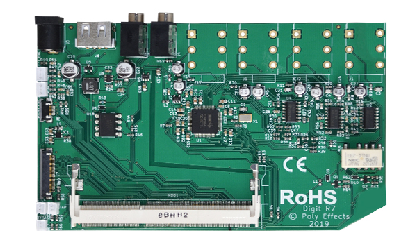

焊料成分的 “精准调配”。采用 “Sn-3.0Ag-0.5Cu-0.1Ni” 改良型无铅焊料，添加镍元素细化晶粒，使焊点抗拉强度从 45MPa 提升至 55MPa（接近锡铅焊点的 58MPa）。某测试显示，改良焊料的拼板，1500 次温度循环后焊点失效概率（1%）比标准 SAC305（3%）低 67%，同时铅含量＜50ppm，满足欧盟 RoHS 2.0 和中国 GB/T 26125 标准。

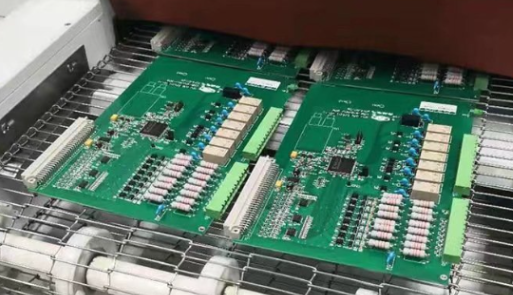

温度曲线的 “精细控制”。拼板无铅焊接采用 “四段式曲线”：预热段（80-150℃，90 秒）去除助焊剂溶剂，恒温段（150-180℃，60 秒）激活助焊剂，回流段（245±5℃，40 秒）确保焊料熔化，冷却段（2-3℃/s）形成致密焊点。PCB 批量厂家的炉温测试显示，该曲线使拼板焊点的润湿角（25°）比传统曲线（35°）小 30%，桥连率从 3% 降至 0.5%。

焊膏印刷的 “精度保障”。拼板采用 0.12mm 厚钢网（普通为 0.15mm），开孔尺寸比焊盘小 10%，控制焊膏量偏差＜10%（过多导致桥连，过少导致虚焊）。3D 检测显示，优化后的印刷工艺，焊膏形状合格率（95%）比传统工艺（80%）高 15%，为良好焊接奠定基础。

从 “材料” 到 “制程” 的管控

PCB 拼板的无铅焊接需覆盖全流程环保，PCB 批量厂家的关键措施如下：

无卤助焊剂的 “健康替代”。采用不含卤素（Cl⁻＜900ppm，Br⁻＜900ppm）的助焊剂，焊接烟雾中的有毒气体（如氯化氢）排放量降低 90%，车间空气质量提升至国家标准的 3 倍。

焊接烟尘的 “净化处理”。回流焊炉配备高效过滤器（过滤效率 99.9%），收集铅烟（无铅焊接仍有微量铅残留）和松香烟雾，排放浓度＜0.5mg/m³（国家标准为 3mg/m³）。

废料回收的 “闭环管理”。焊接产生的废焊膏、焊渣通过专业机构回收，锡回收率达 95%，避免重金属污染土壤（铅在土壤中半衰期达 200 年）。

PCB 拼板的无铅焊接与环保要求，已从 “合规门槛” 变为 “市场竞争力”。PCB 批量厂家的实践证明，通过改良焊料、优化工艺和全流程环保管控，能在满足 RoHS、REACH 等法规的同时，保持焊接可靠性与批量效率。
