PCB拼板的柔性制造与定制化如何兼顾的

当一款智能手表的 PCB 拼板需要从 4 拼突然切换为 6 拼，传统生产线需 2 小时调整，而柔性制造仅用 15 分钟就能完成 —— 这凸显了 PCB 拼板柔性制造与定制化生产的核心价值。在小批量、多品种的市场需求下，拼板生产既要保持批量效率（单日产能 1 万块），又要满足定制化要求（如不同拼板数量、尺寸、布线），传统刚性生产线已难以应对。PCB 批量厂家的数据显示，柔性制造的拼板生产线，定制订单的响应速度提升至 24 小时内，换型成本降低 70%，同时批量生产良率保持在 95% 以上，成为消费电子、工业控制等领域定制化需求的理想解决方案。

柔性制造的核心特征：打破 “批量与定制” 的矛盾

PCB 拼板的柔性制造通过三大特性实现高效定制，PCB 批量厂家的实践揭示其优势：

设备兼容的 “多规格适配”。激光钻孔机通过参数库存储 100 + 拼板型号的钻孔方案，切换时调用对应参数（如 0.1mm 盲孔的激光功率 45W、脉冲次数 80 次），无需机械调整，换型时间从 2 小时缩至 15 分钟。某 6 层板生产线可兼容 2-10 拼的任意规格，拼板尺寸偏差 ±5mm 时仍能保持加工精度（线宽误差＜±3μm），比传统设备的兼容范围扩大 3 倍。

工艺模块化的 “快速重组”。将拼板生产拆解为 “钻孔 - 电镀 - 蚀刻 - 阻焊” 4 大模块，每个模块可独立调整参数适应定制需求。当定制拼板需要加厚铜箔（从 1oz 至 2oz）时，仅需调整电镀模块的电流密度（从 1.5A/dm² 增至 2.5A/dm²），其他模块保持不变，调整时间缩短至 30 分钟。PCB 批量厂家的统计显示，模块化生产使定制拼板的工艺准备时间（从 8 小时至 1 小时）降低 87.5%。

数据驱动的 “柔性调度”。MES 系统根据订单优先级（如加急定制单）动态分配生产资源，当同时接到 5 种不同拼板的订单时，系统能优化排程，使设备利用率从 70% 提升至 90%，生产周期从 7 天压缩至 3 天。

定制化生产的实现路径：从 “设计” 到 “交付” 的全流程响应

PCB 拼板的定制化生产需通过全链条优化满足个性化需求，PCB 批量厂家的核心方案如下：

参数化设计的 “快速建模”。工程师使用参数化设计工具，输入拼板数量（2-10 拼）、单板尺寸（50-200mm）、间距（1-5mm）等参数，10 分钟内生成拼板设计方案（传统设计需 2 小时）。方案内置 DFM 规则（如最小间距 0.8mm、连接桥宽度 1mm），确保可制造性，设计错误率从 15% 降至 3%。某 PCB 批量厂家的设计库包含 500 + 标准拼板模板，工程师在此基础上修改，定制设计效率提升 80%。

柔性工装的 “无模生产”。采用磁性定位工装替代传统机械夹具，通过软件调整定位点坐标，3 分钟内完成不同拼板的定位（传统夹具需 30 分钟），定位精度达 ±0.02mm，满足高密度布线需求。对于异形拼板（如圆形、多边形），可通过视觉定位系统（精度 ±0.01mm）实现无工装生产，设备通用性提升至 100%，不再需要定制夹具（节省 500 元 / 种的工装成本）。

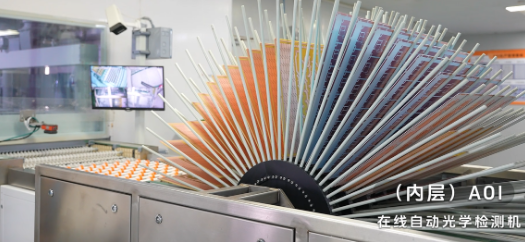

定制检测的 “自适应程序”。检测设备能自动读取拼板的 CAD 数据，生成检测程序（10 分钟 / 种），识别定制化特征（如特殊连接桥、异形孔），检测覆盖率保持 99.5%（与标准拼板一致）。AI 算法可快速学习新缺陷类型（如定制拼板的边缘毛刺），100 个样本训练后即可达到 95% 的检出率，无需人工编写检测规则。

批量与定制的平衡：

柔性制造通过技术创新解决 “批量效率” 与 “定制灵活” 的矛盾，关键突破如下：

模块化工艺的 “并行生产”。同一生产线可同时处理 4 种不同拼板（如 2 拼、4 拼、6 拼、8 拼），通过 AGV 自动分配至对应工序模块，设备空闲时间从 20% 降至 5%。某测试显示，混线生产的拼板良率（95.2%）与单一品种生产（95.5%）基本一致，证明柔性制造的稳定性。

数字孪生的 “虚拟试产”。新定制拼板在虚拟环境中完成试产验证，模拟激光钻孔、蚀刻等工序的效果，提前发现连接桥强度不足（＜5N）、边缘线路间距过小（＜0.1mm）等问题，试产时间从 3 天缩至 4 小时，材料浪费减少 90%。PCB 批量厂家的实践显示，经过虚拟验证的定制拼板，首次生产良率从 70% 升至 92%。

成本优化的 “阶梯定价”。根据定制化程度（如标准拼板、轻度定制、深度定制）采用阶梯定价：标准拼板（2 元 / 块）、轻度定制（增加 10%）、深度定制（增加 30%），通过批量分摊模具成本（如激光切割路径），使小批量定制（100 块）的单位成本控制在批量生产的 1.5 倍以内。

​

PCB 拼板的柔性制造与定制化生产，本质是通过技术创新打破 “批量才能高效” 的传统认知。PCB 批量厂家的实践证明，参数化设计、柔性工装和数字孪生技术，能在保证批量效率的同时，满足多样化的定制需求。
