在快节奏的高速 PCB 设计世界中，保持信号完整性是重中之重。实现这一目标的一种强大解决方案是使用堆叠过孔。但是，堆叠过孔如何帮助堆叠过孔信号完整性，为什么它们对现代电路至关重要？简而言之，堆叠过孔可减少信号损失，改善阻抗控制，并为高速信号提供更好的返回路径，确保您的设计发挥最佳性能。

什么是堆叠过孔以及为什么它们在 PCB 设计中很重要？

堆叠过孔是印刷电路板（PCB）中的一种过孔结构，其中多个过孔垂直对齐并通过电路板的不同层连接。与跨越整个电路板厚度的传统通孔过孔或偏移的交错过孔不同，堆叠过孔直接放置在彼此之上，通常采用高密度互连（HDI）设计。它们通常用于多层 PCB 以节省空间并提高电气性能。

在高速 PCB 设计中，信号完整性就是一切。随着信号频率的增加（在现代应用中通常超过 1 GHz），信号丢失、串扰和阻抗失配等问题变得更加明显。这就是通过结构堆叠的高速 PCB 设计的闪光点。堆叠过孔有助于最大限度地减少信号路径中的电感和电阻，确保更清晰的信号传输并减少电磁干扰（EMI）。

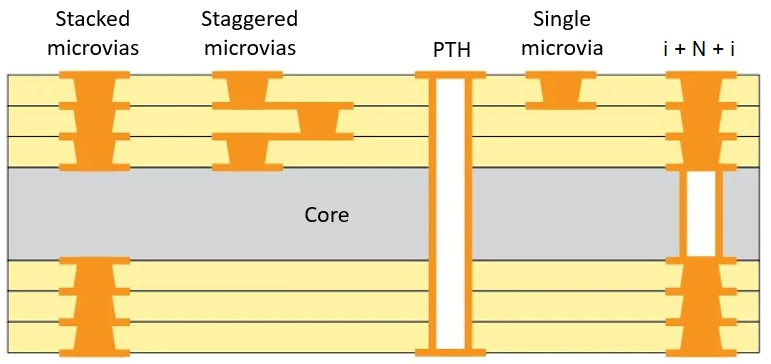

stacked_microvias_PCB

堆叠过孔如何提高信号完整性

信号完整性是指电信号通过 PCB 时的质量。信号完整性差可能会导致数据错误、时序问题和整体系统故障。堆叠过孔在应对这些挑战方面发挥着至关重要的作用，特别是在高速设计中。让我们探讨一下它们如何通过信号完整性进行堆叠。

1. 减少信号损失

高速设计中最大的挑战之一是信号丢失，通常是由长信号路径或电感和电容等寄生效应引起的。堆叠过孔通过缩短层之间的连接来帮助最大限度地减少堆叠过孔的信号损失。例如，在以 5 GHz 运行信号的 12 层 PCB 中，与交错过孔相比，堆叠过孔结构可以将信号路径长度减少多达 30%，从而显着降低电阻造成的损耗。

此外，堆叠过孔通常与直径较小（通常为 0.1 毫米至 0.15 毫米）的微孔配对。这种较小的尺寸进一步降低了寄生电容，确保高频信号在更远的距离内保持其强度。

2. 增强阻抗控制

阻抗失配会导致信号反射，从而导致高速电路中的数据损坏。实现堆叠过孔阻抗控制对于保持信号路径上的一致阻抗至关重要。当采用适当的尺寸和介电材料设计时，堆叠过孔有助于保持均匀的特性阻抗——通常单端信号的目标为 50 欧姆，差分对的目标为 100 欧姆。

例如，通过使用介电常数（Dk）约为 3.5 的低介电材料并确保优化通孔直径，设计人员可以最大限度地减少阻抗不连续性。场求解器等工具可以模拟堆叠过孔结构的阻抗，从而可以在制造前进行微调。

3. 优化返回路径

正确的返回路径对于高速信号至关重要，以避免 EMI 和信号失真。堆叠式过孔返回路径为返回电流提供了直接且低电感的路线，尤其是在靠近接地层时。相比之下，交错的过孔或放置不当的通孔会产生更长的返回路径，从而增加环路电感和噪声。

例如，在数据速率为 10 Gbps 的设计中，优化不佳的返回路径可能会引入高达 10 ps 的抖动。通过使用与接地层相邻的堆叠过孔，可以通过将返回电流路径直接与信号路径对齐来减少这种抖动，从而最大限度地减少干扰。

堆叠过孔在高速 PCB 设计中的优势

堆叠过孔在堆叠过孔应用的高速 PCB 设计中特别有价值。以下是一些使它们成为现代 PCB 设计人员首选的主要优点：

空间效率：与交错过孔相比，堆叠过孔占用的电路板空间更少，使其成为智能手机和物联网设备等设备中紧凑型 HDI 设计的理想选择。
改进的性能：通过降低电感和电容，堆叠过孔支持更高的信号频率，通常超过 10 GHz，而不会显着退化。
更好的热管理：堆叠过孔在连接到热平面时还有助于散热，从而提高大功率组件的可靠性。
减少串扰：它们的垂直对齐最大限度地减少了相邻信号走线之间的耦合，从而在密集布局中将串扰减少多达 20%。

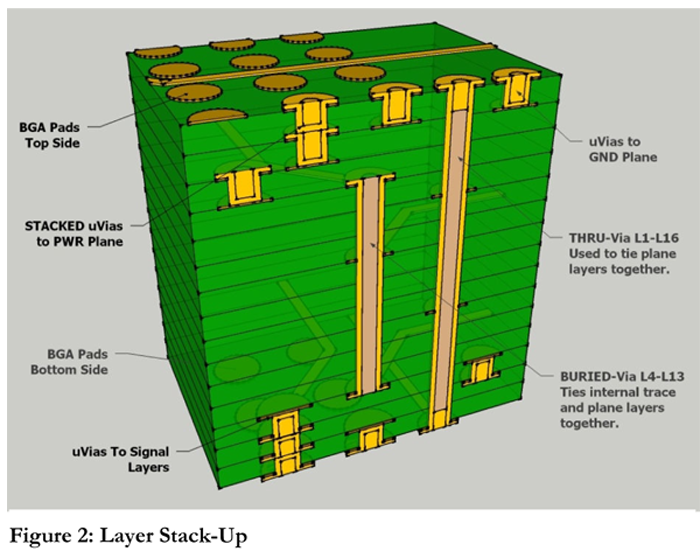

使用堆叠过孔的紧凑型 HDI PCB 布局，以提高空间效率。

实施堆叠过孔的挑战和最佳实践

虽然堆叠过孔具有显着的优势，但它们也带来了 PCB 设计人员必须解决的挑战，以确保最佳性能。以下是有效使用堆叠过孔的一些常见障碍和最佳实践。

堆叠过孔的挑战

制造复杂性：堆叠过孔在制造过程中需要精确对准，尤其是在使用多个微孔时。不对中可能会导致开路或可靠性问题。
成本影响：与传统的过孔结构相比，创建堆叠过孔的过程通常涉及微孔的激光钻孔，可能会增加制造成本。
可靠性问题：在高温环境中反复热循环会对堆叠过孔造成压力，如果设计不当，可能会导致裂纹或分层。

堆叠过孔设计的最佳实践

为了克服这些挑战并最大限度地发挥堆叠过孔的优势，请遵循以下可行提示：

使用适当的纵横比：堆叠结构中的微孔将过孔纵横比（深度与直径）保持在小于 0.8：1，以确保可靠的电镀并避免空隙。例如，直径为 0.1 毫米的微孔每层深度不应超过 0.08 毫米。
战略性地放置接地层：将接地层放置在堆叠过孔附近，以提供低阻抗堆叠过孔返回路径。这降低了 EMI 并提高了 1 GHz 以上频率下的信号完整性。
制造前模拟：使用仿真工具对堆叠过孔的电气行为进行建模。专注于阻抗、信号丢失和返回路径优化，以便及早发现问题。
与制造商合作：与您的 PCB 制造商密切合作，确保他们能够达到堆叠过孔对齐和电镀所需的精度。在设计文件中明确指定公差。
选择低损耗材料：选择耗散因数（Df）小于 0.005 的介电材料来补充堆叠过孔，以最大限度地减少堆叠过孔的信号损失。这对于 5 GHz 以上的信号尤其重要。

堆叠过孔与交错过孔：哪个适合您的设计？

在选择堆叠过孔和交错过孔时，请考虑项目的具体需求。堆叠过孔因其紧凑的尺寸和卓越的电气性能而在高密度和高速应用中表现出色。然而，对于更简单的设计或当成本是主要考虑因素时，交错过孔可能是更好的选择，因为它们更容易制造且更便宜。

例如，在运行频率为 2.5 GHz 且密度适中的设计中，交错过孔可能足以产生可接受的信号损失。但对于空间有限的 10 GHz 设计，堆叠过孔通常是保持堆叠过孔信号完整性的唯一可行选择。

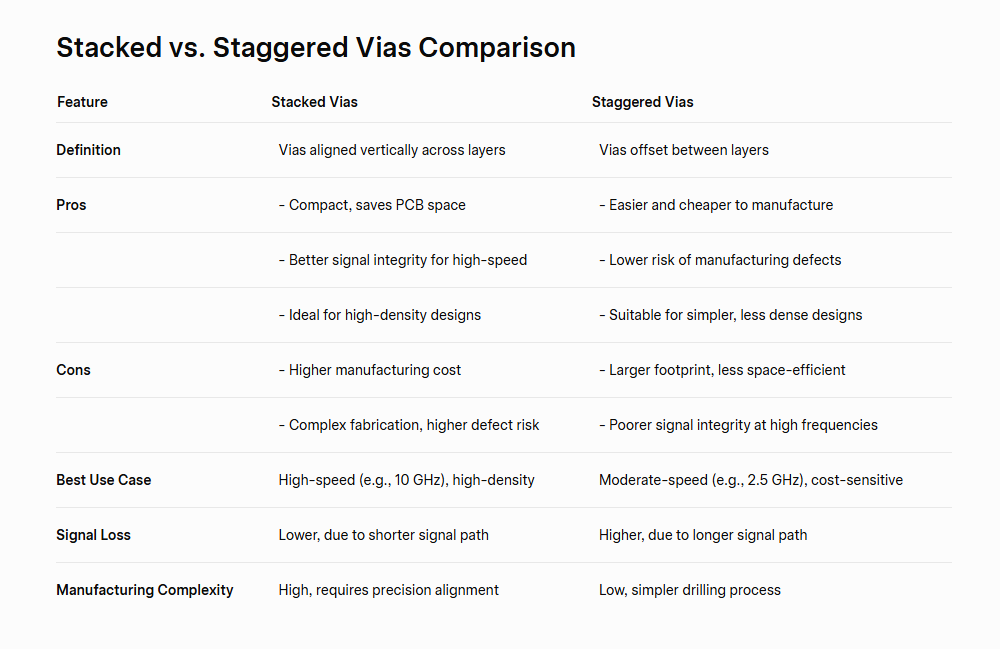

堆叠与交错过孔比较

使用堆叠过孔提升您的高速设计

在高速 PCB 设计领域，堆叠过孔是实现一流信号完整性的游戏规则改变者。从堆叠过孔阻抗控制到通过堆叠过孔最大限度地减少信号损失，这些结构解决了从事尖端电子产品的设计人员面临的关键挑战。通过了解它们的优势、解决实施挑战并遵循最佳实践，您可以利用堆叠过孔的力量来创建可靠、高性能的 PCB。

无论您是为电信、消费电子产品还是汽车系统进行设计，合并堆叠过孔都可以对项目的成功产生重大影响。专注于战略布局、仿真以及与制造商的协作，以确保您的设计满足当今高速世界的需求。使用堆叠过孔，您不仅仅是在构建电路板，而是在构建电子产品的未来。
