PCB拼板高频信号传输如何突破干扰难题？

在 6 拼板的 5G 射频模块中，28GHz 信号若因拼板设计不当产生 - 40dB 的串扰，会导致通信误码率上升 100 倍 —— 这凸显了 PCB 拼板高频信号传输优化的关键价值。拼板的多单板密集排列（间距 2-5mm）使高频信号（＞10GHz）面临比单板更严峻的干扰挑战，传统设计的拼板，10GHz 信号传输损耗比单板高 2dB/cm，串扰超标 30%。

拼板高频传输的核心挑战：结构特性引发的 “信号失真”

PCB 拼板的高频信号传输面临三大瓶颈，PCB 批量厂家的测试数据揭示关键痛点：

相邻单板的 “交叉串扰”。拼板中相邻单板的平行线路（长度＞3mm）会形成耦合电容（0.5pF），10GHz 信号的串扰达 - 45dB（允许值 - 60dB），数字信号的噪声容限被压缩 40%。某 6 层拼板的测试显示，未隔离的 2.4GHz 蓝牙信号与 5GHz WiFi 信号间串扰达 - 50dB，导致接收灵敏度下降 5dB。

连接桥的 “阻抗突变”。拼板连接桥的线路宽度若从 0.1mm 骤变为 0.15mm，50Ω 阻抗会出现 ±8Ω 波动，反射损耗从 - 25dB 降至 - 18dB，28GHz 信号的回波损耗增加 30%。PCB 批量厂家的时域反射测试显示，连接桥设计不良的拼板，信号反射能量比单板高 2 倍，眼图闭合度增加 20%。

边缘效应的 “辐射损耗”。拼板边缘的线路暴露在空气中，10GHz 以上信号的辐射损耗比内层高 0.5dB/cm，同时辐射能量会干扰其他敏感电路。某 8 拼板的红外热像显示，边缘高频线路的辐射强度（-45dBm）比中心区域高 10dB，恰好落在 GPS 信号频段（1.5GHz），导致定位偏差增大。

高频传输的优化设计：从 “布局” 到 “结构” 的协同改进

PCB 拼板的高频信号优化需针对性解决干扰与损耗问题，PCB 批量厂家的核心方案如下：

隔离带的 “电磁屏障”。相邻单板间设置 5mm 宽接地隔离带（普通拼板为 2mm），每 2mm 布置 1 个接地过孔（直径 0.2mm），形成圆柱形屏蔽腔，10GHz 信号串扰从 - 45dB 降至 - 65dB。某测试显示，带隔离带的 6 拼板，28GHz 信号的干扰耦合度（-68dB）比无隔离的（-42dB）降低 26dB，完全满足通信要求。

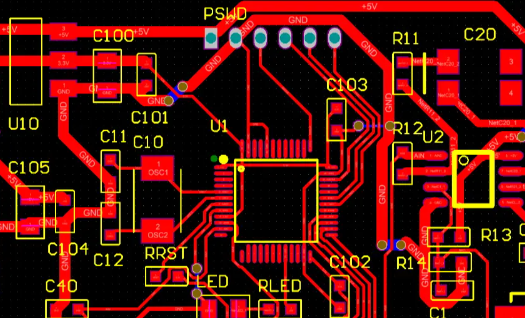

阻抗连续的 “传输线设计”。拼板线路采用 “渐变过渡” 设计，连接桥处的线宽从 0.1mm 逐步增至 0.12mm（10mm 内完成过渡），阻抗波动控制在 ±2Ω，反射损耗提升至 - 28dB。高频信号优先走内层（第二层 / 第七层），利用上下接地层形成 “微带线结构”，10GHz 传输损耗从 1.2dB/cm 降至 0.8dB/cm。

短路径的 “拓扑优化”。拼板的高频线路长度需控制在 5cm 以内（每增加 1cm 损耗增加 0.5dB），避免直角转弯（采用 45° 倒角或圆弧过渡），减少信号反射点。差分对采用 “等长布线”（误差＜500μm），相位差控制在 5° 以内，28GHz 差分信号的幅度不平衡度从 3dB 降至 1dB。

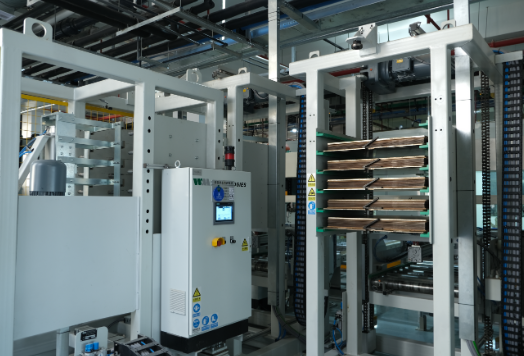

批量生产的工艺保障：PCB 厂家的 “精度控制”

高频拼板的量产需通过工艺优化保证性能一致性，关键措施如下：

蚀刻精度的 “微米级管控”。高频线路的线宽（0.1mm）误差需控制在 ±3μm（普通拼板为 ±5μm），采用 “激光直接成像（LDI）” 技术，定位精度达 ±1μm，阻抗偏差缩小至 ±1Ω。PCB 批量厂家的统计显示，高精度蚀刻的拼板，10GHz 信号的损耗一致性（偏差＜0.1dB/cm）比普通工艺高 3 倍。

材料选择的 “低损耗匹配”。采用低介电常数基材（Dk=3.48±0.02），比普通 FR-4（Dk=4.5）的 10GHz 传输损耗降低 0.3dB/cm。表层铜箔选用 2oz 压延铜（70μm），表面粗糙度 Ra＜0.3μm，比电解铜减少信号散射损耗（0.2dB/cm）。

接地过孔的 “可靠连接”。接地过孔采用 “电镀填铜” 工艺（填充率＞98%），孔壁铜厚达 15μm，接地电阻＜10mΩ，为高频信号提供低阻抗回流路径。每块单板的接地过孔数量≥16 个，均匀分布在边缘，确保接地电位差＜5mV。

​

PCB 拼板的高频信号传输优化，是平衡批量生产效率与高频性能的核心。PCB 批量厂家的实践证明，通过隔离带、阻抗控制和工艺优化，能使拼板的高频性能接近单板水平。
