碳油的导电性能是决定其应用范围的核心指标。对于像捷配PCB这样的批量厂家而言，精准把控碳油的导电特性，既能满足客户对低成本导电方案的需求，又能避免因性能不足导致的质量问题。工程师在设计时，了解碳油的导电参数及优化方法，可在按键、防静电等场景中实现更可靠的应用。捷配PCB将从导电性能的核心参数、影响因素、应用场景及优化方案等方面，为工程师提供全面参考。

一、碳油导电性能的核心参数

碳油的导电性能主要通过三个指标衡量，这些参数直接决定了其适用场景：

方块电阻

这是描述碳油导电能力的关键指标，指边长 1cm 的正方形碳油涂层的电阻值，单位为 Ω/□。PCB 批量厂家生产的碳油方块电阻通常在 50-200Ω/□之间，具体数值取决于碳粉含量（30%-50%）：碳粉占比越高，电阻越低，但油墨的印刷精度会下降。

电阻温度系数

碳油的电阻会随温度变化，温度系数通常为正（温度升高电阻增大），在 - 40℃至 85℃范围内，电阻变化率约为 ±15%。某 PCB 四层板厂家的测试显示，25℃时方块电阻 100Ω 的碳油，在 85℃时升至 112Ω，在 - 40℃时降至 88Ω，这种变化在低频电路中影响较小，但在精密传感电路中需特别注意。

载流能力

碳油的载流能力远低于铜箔，通常不超过 10mA/mm（每毫米宽度的最大电流）。

二、影响碳油导电性能的关键因素

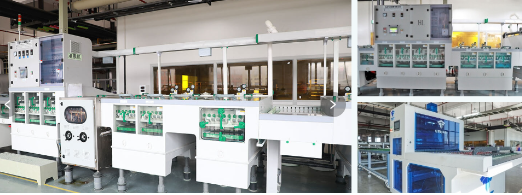

配方与工艺参数

碳油的导电性能首先取决于配方：碳粉的粒径（通常为 1-5μm）越均匀，导电通路越稳定；粘结剂（如环氧树脂）的比例过高会稀释碳粉，导致电阻上升。PCB 批量厂家通过优化配方，可将同批次碳油的电阻偏差控制在 ±10% 以内。

印刷工艺同样关键：丝网目数（80-120 目）影响涂层厚度（10-20μm），厚度不足会导致电阻偏高，厚度不均则使电阻波动增大。某 PCB 批量厂家采用 100 目丝网、5kg/cm² 刮刀压力，使碳油厚度稳定在 15μm，电阻一致性提升至 95% 以上。

固化条件

碳油需经高温固化形成稳定导电结构，固化温度和时间直接影响电阻值：

温度过低（＜130℃）：粘结剂未完全固化，碳粉接触不良，电阻偏高且稳定性差；

温度过高（＞170℃）：碳粉可能氧化，电阻上升 5%-10%；

最佳条件：150℃固化 30 分钟，此时碳油的电阻最低且稳定性最佳。某测试显示，该条件下的碳油经 1000 次温度循环后，电阻变化率仅 8%，远低于 130℃固化的 20%。

环境因素

潮湿环境会使碳油电阻增大：在 85% 相对湿度下放置 24 小时，电阻可能上升 20%，这是因为水汽会阻碍碳粉颗粒间的导电通路。PCB 批量厂家通常在碳油表面覆盖一层阻焊层，将湿度影响控制在 5% 以内。此外，油污、灰尘附着也会导致接触电阻增大，因此碳油区域需避免暴露在污染环境中。

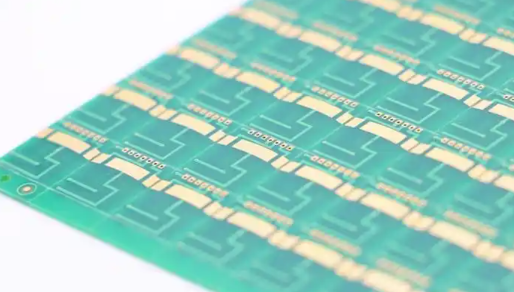

PCB 批量厂家的应用优化方案

线条设计优化

厂家会建议工程师根据电流大小设计碳油线条宽度：

1mA 以下信号：宽度≥0.15mm；

1-5mA 信号：宽度≥0.3mm；

5-10mA 信号：宽度≥0.5mm。

多层碳油增强导电

对于需要更低电阻的场景，可采用 “多层印刷” 工艺：先印刷一层碳油并固化，再叠印第二层，使总厚度达 30μm，方块电阻可降至 30-50Ω/□。某门禁系统 PCB 通过两层碳油设计，将按键导通电阻从 120Ω 降至 60Ω，提升了信号稳定性，虽增加了 0.03 元 / 块的成本，但减少了 5% 的售后维修。

边缘处理减少接触电阻

碳油与金属引脚的接触电阻是影响导通可靠性的关键。PCB 批量厂家采用 “碳油覆盖焊盘边缘” 的设计：让碳油与焊盘重叠 0.1-0.2mm，增加接触面积，使接触电阻从 50Ω 降至 20Ω 以下。

五、工程师的设计注意事项

避免高电流与高频场景

碳油绝对不能用于电源线路（如 5V、100mA 的供电回路），否则会因过载发热导致失效。在频率超过 1MHz 的电路中，碳油的高频损耗明显（衰减率＞3dB），也需避免使用。某工程师曾尝试用碳油替代射频天线的馈线，导致信号传输距离从 100 米降至 50 米，最终不得不改用铜箔线路。

预留足够的导电面积

碳油的导通可靠性与接触面积正相关，设计按键时，碳油区域的最小面积应≥0.5mm×0.5mm，避免因印刷偏差导致的接触不良。例如，某智能手表的按键碳油设计为 0.3mm×0.3mm，生产中因印刷偏移，10% 的产品出现按键失灵，扩大至 0.6mm×0.6mm 后问题解决。

与阻焊层的配合设计

碳油需与阻焊层配合使用，避免与其他线路短路：
