碳油工艺对PCB阻抗控制的影响及应对

在 PCB 设计中，阻抗控制是保证高速信号传输的核心要素，而碳油工艺的引入可能给这一关键指标带来潜在影响。对于 PCB 批量厂家而言，厘清碳油与阻抗的关系，才能在满足客户功能需求的同时，确保信号完整性。工程师在采用碳油工艺时，也需了解其对阻抗的干扰机制，避免设计失误。

一、碳油与阻抗的关联性：从材料特性说起

阻抗本质是线路对交流信号的阻碍作用，由电阻、电感、电容共同决定，与线路尺寸、基材介电常数（εr）、介质厚度密切相关。碳油作为覆盖在 PCB 表面的涂层，主要通过两个途径影响阻抗：

介电常数的干扰

碳油的介电常数约为 3.5-4.5（FR-4 基材通常为 4.2），虽与基材接近，但均匀性较差。当碳油覆盖在信号线表面或邻近区域时，会改变信号路径周围的介质分布。

线路等效尺寸的变化

碳油的导电特性（方块电阻 50-200Ω/□）虽远不及铜，但会使信号线的 “有效宽度” 增加。例如，0.2mm 宽的信号线旁若有 0.1mm 宽的碳油带，相当于线路宽度增加了 0.05mm（碳油的边缘电场效应），导致阻抗降低。

二、实际应用中的阻抗偏移表现

低频场景：影响可忽略

在 100MHz 以下的低频电路中，碳油对阻抗的影响通常在 ±2Ω 以内，远小于常规阻抗控制允许的 ±10% 误差范围。

高频场景：需严格控制

当信号频率超过 1GHz 时，碳油的影响急剧放大。某 5G 模块 PCB 的测试显示，在 10GHz 频率下，覆盖碳油的微带线阻抗从设计的 50Ω 降至 43Ω，插入损耗增加 0.8dB，导致信号眼图张开度缩小 20%。

差分对与单端线的差异

差分对因采用对称结构，对碳油的敏感度低于单端线。若碳油均匀覆盖在差分对两侧，阻抗偏差可控制在 3Ω 以内；但单端线若邻近碳油区域，阻抗偏差可能达 5Ω。某 PCB 批量厂家为路由器 PCB 设计的差分对（100Ω），在两侧对称印刷碳油后，阻抗仍能保持在 98-102Ω，而相邻的单端线（50Ω）阻抗则降至 46Ω。

三、PCB 批量厂家的阻抗控制对策

碳油区域的合理布局

厂家会建议工程师将碳油区域与高频信号线保持安全距离，距离越远影响越小：

• 1-5GHz 信号：碳油与信号线间距≥0.5mm；

• 5GHz 以上信号：碳油与信号线间距≥1mm。

碳油厚度的精准控制

通过优化印刷参数（如刮刀压力、丝网目数），将碳油厚度偏差控制在 ±1μm 以内。例如，采用 120 目丝网、4kg/cm² 刮刀压力，可使碳油厚度稳定在 15μm 左右，减少因厚度不均导致的阻抗波动。某 PCB 四层板厂家的统计显示，这种工艺控制能使碳油相关的阻抗不良率从 8% 降至 2%。

阻抗补偿设计

在设计阶段，通过仿真软件预测碳油的影响，提前进行阻抗补偿。例如，若仿真显示碳油会使阻抗降低 3Ω，可将原始设计阻抗提高 3Ω（如目标 50Ω，设计为 53Ω），抵消碳油的影响。PCB 批量厂家的仿真工具可模拟不同碳油参数（厚度、位置）下的阻抗变化，为补偿设计提供数据支持。

​四、工程师的设计注意事项

高频线路避开碳油

对于频率超过 1GHz 的高速信号线（如 USB 3.0、HDMI），应避免在其附近使用碳油。若因功能需求必须使用（如按键区域邻近高速线），需通过仿真验证阻抗变化，确保在允许范围内。某智能手机 PCB 的设计中，工程师将触控按键的碳油区域与 5G 天线馈线的距离从 0.3mm 增至 1mm，解决了信号干扰问题。

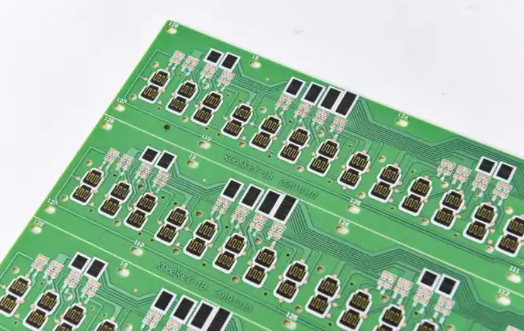

碳油图案的规则化设计

碳油图案应避免不规则形状（如锯齿状边缘），采用直线或大圆角过渡，减少电场分布的突变。PCB 批量厂家建议，碳油线条的拐角半径≥0.5mm，边缘直线度偏差≤0.05mm，这种设计可使阻抗波动减少 40%。

预留阻抗测试条

在 PCB 边缘设计与产品线路相同结构的阻抗测试条，并覆盖碳油，便于 PCB 批量厂家在生产中测量实际阻抗。若测试值超出允许范围，可通过调整碳油厚度或线路尺寸进行补救。某通信设备 PCB 通过这种方式，将碳油区域的阻抗偏差控制在 ±3Ω 以内。

平衡功能与性能的关键

碳油工艺对 PCB 阻抗的影响并非绝对负面，在低频场景中可忽略不计，在高频场景中则需严格管控。对于 PCB 批量厂家而言，需通过工艺优化（如精准控制碳油厚度、布局引导）降低阻抗干扰；对于工程师来说，应根据信号频率合理规划碳油区域，必要时借助仿真和测试条验证。只有双方协作，才能在发挥碳油成本优势的同时，保证 PCB 的阻抗控制精度。
