PCB批量厂家如何让PCB拼板形成好的散热

在 10 拼板的批量生产中，中心单板的温度若比边缘高 8℃，可能导致芯片性能衰减 10%—— 这凸显了 PCB 拼板散热设计的重要性。PCB 拼板通过将多块单板整合为大板提升生产效率，但密集排列会导致散热面积压缩 30%，热量积聚形成热点。

拼板散热的核心挑战：热量积聚与分布不均

PCB 拼板的散热面临独特困境，PCB 批量厂家的红外热像分析揭示三大痛点：

热点温度的 “指数级攀升”。拼板中心区域的散热路径比边缘长 50%，相同功耗下，4 拼板的中心单板温度（75℃）比边缘（65℃）高 10℃，8 拼板的温差可达 15℃（中心 80℃ vs 边缘 65℃）。某测试显示，未优化的 10 拼板，中心区域的功率器件结温达 110℃，超过额定工作温度（100℃），导致可靠性下降 40%。

散热面积的 “大幅压缩”。拼板的连接桥和边框占用 20% 的表面积，实际散热面积比单块单板减少 15%-20%。普通拼板的散热效率（0.8℃/W）仅为单板（0.5℃/W）的 60%，3W 功耗下，拼板的表面温度比单板高 6℃。PCB 批量厂家的仿真显示，密集排列的 6 拼板，热阻（5℃/W）是独立单板（3℃/W）的 1.7 倍，热量难以有效扩散。

空气流动的 “严重受阻”。拼板内部的间隙（通常 1-2mm）限制空气对流，中心区域的气流速度仅为边缘的 30%，自然散热效率下降 50%。强制风冷时，拼板中心的风速（1m/s）比边缘（2m/s）低 50%，导致散热能力差异显著，进一步加剧温度不均。

拼板散热的关键设计策略

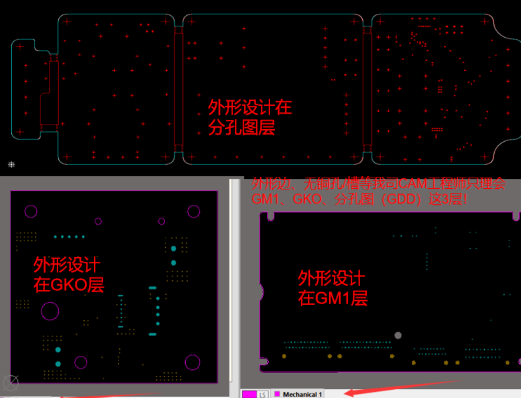

PCB 拼板的散热设计需平衡生产效率与散热性能，PCB 批量厂家的实践总结出三大方案：

布局优化的 “热量分散”。高功耗器件（如处理器、功率管）需交替分布在拼板的不同单板，避免集中摆放形成 “热岛”。某 6 拼板将原本集中在中心的 3W 芯片分散布置后，中心最高温度从 78℃降至 70℃，温差缩小 6℃。同时，单板间预留 3mm 以上的散热间隙（普通拼板为 1mm），配合通风孔（直径 3mm，每平方厘米 1 个），使气流流通量增加 40%，散热效率提升 25%。

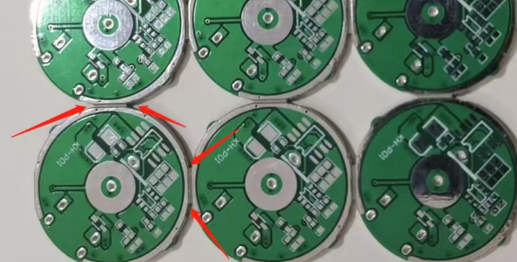

热传导路径的 “刻意强化”。拼板的连接桥设计为 “铜皮加厚带”（2oz 铜，70μm），热导率（398W/m・K）比普通线路（1oz 铜）高 20%，将中心热量传导至边缘的效率提升 30%。在热点下方布置 “散热过孔阵列”（0.2mm 孔径，间距 0.5mm），通过内层铜皮扩散热量，使热点温度降低 5-8℃。PCB 批量厂家的测试显示，带散热过孔的拼板，中心到边缘的热传导速度比普通拼板快 50%，温差缩小 40%。

材料选择的 “性能加码”。采用高导热基材（如铝基覆铜板，热导率 2W/m・K）制作拼板边框，将边缘热量快速导出，使拼板整体热阻从 5℃/W 降至 3.5℃/W。表面覆盖 0.1mm 厚的石墨片（热导率 150W/m・K），通过横向导热均衡温度，各单板温差可控制在 3℃以内。某对比实验显示，石墨覆盖的 8 拼板，温度一致性（偏差 2℃）比未覆盖的（偏差 10℃）提升 80%。

批量生产的散热工艺控制

PCB 批量厂家通过工艺优化提升拼板散热能力，核心措施如下：

铜皮布局的 “精准控制”。拼板的公共区域（边框、连接桥）增加网格状铜皮（占空比 70%），比普通设计的散热面积增加 50%，热量扩散速度提升 30%。采用 “半加成法” 制作均匀铜皮，避免蚀刻不均导致的导热瓶颈（铜厚偏差控制在 ±5μm）。测试显示，均匀铜皮的拼板，热分布标准差（2℃）仅为普通铜皮（5℃）的 40%。

分板工艺的 “边缘处理”。激光分板（边缘粗糙度 Ra＜0.5μm）比 V-CUT（Ra=1.5μm）减少 30% 的热阻，热量从边缘导出的效率提升 15%。分板后保留 0.5mm 宽的铜皮边框，作为额外散热路径，使单板散热能力提升 10%。PCB 批量厂家的统计显示，优化分板工艺的拼板，高温测试（85℃）的良率达 97%，比传统工艺高 15%。

散热测试的 “批量验证”。每批次拼板抽取 3 块进行热成像检测，记录各单板的温度分布（温差需＜5℃），热点温度不得超过器件额定值的 90%。通过 “热循环 + 高温运行” 组合测试（-40℃至 85℃循环 100 次后，85℃运行 2 小时），确保拼板在极端温度下的散热稳定性。某 PCB 批量厂家的数据显示，通过热验证的拼板，现场故障率（0.3%）是未验证产品（1.5%）的 1/5。

​PCB 拼板的散热设计与热管理，是批量生产中平衡效率与可靠性的关键。PCB 批量厂家的实践证明，通过布局优化分散热量、强化导热路径、控制生产工艺，能有效解决拼板的散热难题，使各单板温差控制在 3℃以内。
