在 PCB 拼板的批量生产中，智能工厂的自动化生产线能将单日产能从 5000 块提升至 2 万块，检测效率提升 8 倍 —— 这凸显了智能工厂与自动化检测对 PCB 拼板量产的革命性影响。传统拼板生产依赖人工操作（占比 60%），导致良率波动 ±5%，而智能工厂通过 “机器代人” 实现全流程自动化，配合 AI 驱动的检测系统，使拼板良率稳定在 95% 以上，为高密度 PCB 的大规模生产提供核心支撑。

智能工厂的自动化生产：

PCB 拼板的智能工厂通过四大自动化系统实现高效生产，PCB 批量厂家的实践展示其核心优势：

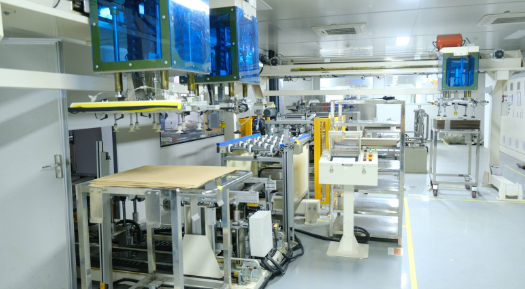

无人化产线的 “连续流生产”。激光钻孔工序采用 “AGV 自动上下料 + 机器人装卸”，实现 24 小时不间断生产，单台设备的日产能从 800 块拼板增至 1200 块（提升 50%）。层压工序通过 “自动定位系统”（精度 ±0.02mm）替代人工对齐，层间对准误差从 ±0.1mm 降至 ±0.05mm，盲孔与内层线路的连接良率从 90% 升至 98%。某 PCB 批量厂家的智能车间，拼板生产的人工干预率从 30% 降至 5%，生产中断时间缩短 80%。

数据驱动的 “动态优化”。车间部署 500 + 传感器，实时采集拼板的蚀刻速率（偏差 ±5%）、电镀厚度（±3μm）等 100 + 参数，通过 MES 系统分析后自动调整工艺参数。当检测到某批次拼板的线宽误差超限时，系统会自动补偿蚀刻时间（增加 5 秒），使后续产品的线宽偏差控制在 ±3μm 内。数据显示，动态优化使拼板的工艺一致性（CPK 值 1.33）比传统生产（0.8）提升 66%，减少 70% 的返工。

柔性制造的 “快速切换”。智能工厂的设备参数可通过云端一键调用，切换不同拼板型号（如 4 拼板转 6 拼板）的时间从 2 小时缩短至 15 分钟，换型效率提升 8 倍。配合 “数字孪生” 技术，新拼板型号可在虚拟环境中完成试产验证（耗时 1 天），比传统物理试产（3 天）节省 67% 时间。某 PCB 批量厂家的柔性生产线，能同时兼容 8 种不同拼板型号的混线生产，订单响应速度提升至 24 小时内。

从 “人工目检” 到 “AI 识别”

PCB 拼板的自动化检测通过三级系统构建质量防线，PCB 批量厂家的测试数据揭示其优势：

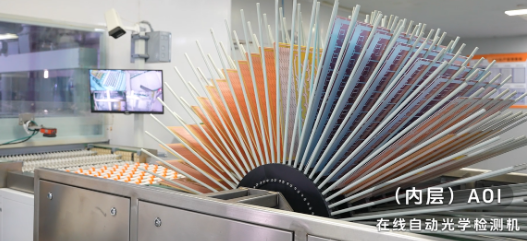

AOI 的 “全域扫描”。自动光学检测设备（分辨率 5μm）对拼板进行全域成像，2 分钟内完成 1 块 8 拼板的检测（人工需 30 分钟），识别线宽偏差（＞5μm）、阻焊气泡（＞0.1mm）等缺陷，检出率达 99.5%（人工为 85%）。AI 算法通过 100 万 + 缺陷样本训练，能区分 “致命缺陷”（如短路）和 “次要缺陷”（如微小划痕），误判率从 3% 降至 0.5%，减少 90% 的人工复核。

AXI 的 “内部透视”。自动 X 射线检测深入拼板内层，检测盲孔填充率（＜90%）、埋孔空洞（＞10%）等隐藏缺陷，检测速度达 1 块 / 分钟，是人工切片检测的 60 倍。某 6 层拼板的测试显示，AXI 能发现 98% 的内部空洞，而传统抽检仅能发现 60%，有效避免批量性隐患。

在线电测的 “功能验证”。飞针测试机（测试点密度 1000 点 / 块）自动完成拼板的导通性（电阻＜50mΩ）和绝缘性（电阻＞10¹⁰Ω）测试，1 块 8 拼板的测试时间从 15 分钟缩至 5 分钟，同时记录每块单板的测试数据，生成可追溯的质量报告。在线电测的覆盖率（100%）比人工抽检（30%）高 70%，确保出厂拼板的功能 100% 合格。

智能工厂的协同优势：数据打通与效率跃升

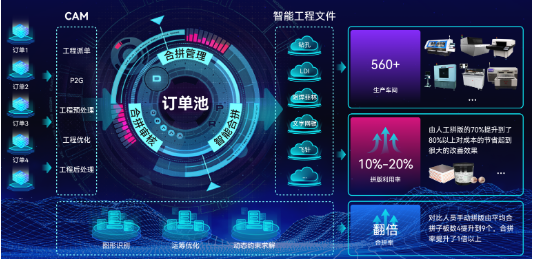

智能工厂的核心价值在于 “生产 - 检测 - 决策” 的数据闭环，PCB 批量厂家的实践呈现三大突破：

实时质量反馈。检测系统发现的缺陷数据（如某区域蚀刻异常）会实时传回 MES，系统 30 秒内调整对应设备参数（如增加蚀刻压力），使后续产品的缺陷率从 5% 降至 1%。某案例显示，这种实时调整使拼板的报废率从 3% 降至 0.3%，单日减少损失 5 万元。

预测性维护。通过分析设备的振动（＞0.1mm/s）、温度（＞60℃）等数据，预测激光钻孔机的钻头寿命（误差＜5%），提前 4 小时发出更换预警，避免突发停机（传统维护的停机时间 1 小时 / 天，智能维护降至 10 分钟 / 天）。数据显示，预测性维护使设备综合效率（OEE）从 65% 提升至 85%。

全流程追溯。每块拼板赋予唯一二维码，关联原材料批次、生产参数、检测数据等全生命周期信息，工程师可通过扫码追溯任何质量问题的根源（如某批次缺陷源于基材异常），追溯时间从 2 小时缩至 5 分钟，根本原因分析准确率从 70% 升至 95%。
