碳油在高频PCB中有哪些应用优势？

5G 基站的 6 层高频 PCB 中，碳油制作的天线辐射体使 28GHz 信号损耗降低 0.8dB，高频 PCB（10GHz 以上）对材料的介电性能、信号完整性和加工精度提出严苛要求，传统铜箔线路在某些场景下存在成本高、设计受限等问题。碳油（导电油墨）凭借独特的电磁特性和工艺优势，在高频天线、电阻网络等领域逐渐崭露头角。

高频信号的低损耗特性：碳油的 “电磁优势”

高频信号的传输损耗（主要是介质损耗和导体损耗）是工程师关注的核心，碳油在这方面呈现独特优势：

介电性能的 “高频适配”。碳油的介电常数（Dk=3.5±0.2）比铜箔覆盖区域（Dk=4.2）低 17%，且在 10-40GHz 频段内保持稳定（变化＜5%），介质损耗角正切（tanδ=0.008）仅为 FR-4 基材（0.02）的 40%。

表面粗糙度的 “信号友好”。铜箔的表面粗糙度（Ra=1.5μm）会导致高频信号的 “趋肤效应损耗” 增加，而碳油线路的 Ra 可控制在 0.5μm 以下，40GHz 信号的导体损耗比铜箔低 20%。

阻抗匹配的 “设计灵活”。通过调整碳油厚度（5-20μm）和线宽（0.1-0.5mm），可实现 50Ω、75Ω 等标准阻抗（偏差 ±2Ω），满足高频传输线的匹配需求。

设计与成本的双重优势：碳油的 “工程价值”

高频 PCB 的设计复杂度和成本压力显著高于普通 PCB，碳油通过工艺特性缓解这些痛点：

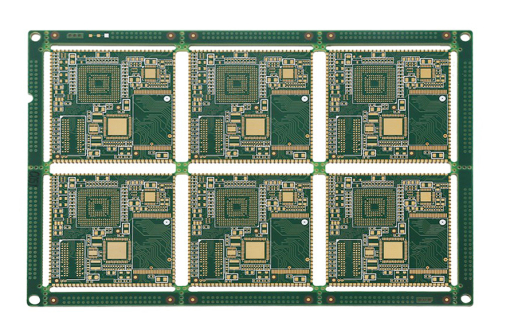

一体化设计的 “空间节省”。碳油可在 PCB 表面直接印刷天线、电阻、传输线等结构，省去传统铜箔蚀刻后的二次加工（如贴装电阻、焊接天线），使高频模块体积缩小 15%。某 6 层高频 PCB 通过碳油集成 28GHz 天线和匹配电阻，模块面积从 10cm² 减至 8.5cm²，同时减少 30% 的焊接点（降低虚焊风险）。PCB 批量厂家的统计显示，一体化设计使高频 PCB 的装配良率从 88% 提升至 95%。

低成本量产的 “经济优势”。碳油印刷工艺的设备投入（网版印刷机）仅为激光直接成型（LDS）的 1/5，批量生产（10 万块）时单位成本比铜箔 + LDS 工艺低 15%-20%。对于线宽＞0.1mm 的高频线路，碳油的材料成本（0.5 元 / 块）仅为超薄铜箔（2 元 / 块）的 25%。某消费电子厂商的测算显示，采用碳油工艺的 5G 路由器 PCB，年采购成本降低 120 万元（基于 100 万块用量）。

快速迭代的 “验证便利”。碳油线路的网版更换成本（500 元 / 版）仅为铜箔蚀刻模具（5000 元 / 版）的 1/10，新设计的验证周期从 7 天缩至 2 天，尤其适合高频原型机的快速迭代。PCB 批量厂家的柔性生产线数据显示，碳油工艺支持小批量（100 块）高频 PCB 的快速交付，响应速度比传统工艺快 3 倍。

工艺适配与性能保障：

碳油在高频 PCB 中的应用需解决工艺适配问题，核心方案如下：

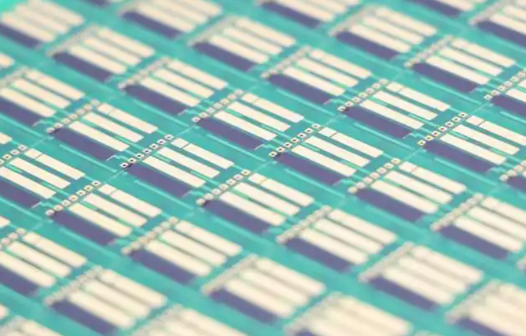

精细印刷的 “高频控制”。采用 500 目网版（传统为 300 目）和高粘度碳油（12000cP），确保 0.1mm 线宽的边缘精度（±5μm），避免高频信号的边缘辐射（辐射损耗降低 0.3dB）。PCB 批量厂家的 AOI 检测显示，精细印刷的碳油线路，在 28GHz 频段的阻抗一致性（偏差 ±3Ω）比普通印刷（±8Ω）提升 62%。

固化工艺的 “性能锁定”。采用 “UV + 热固化” 复合工艺（UV 300mJ/cm² + 120℃/30min），使碳油的体积电阻率稳定在 5×10⁻⁴Ω・cm（变化＜3%），在 1000 次温度循环后，高频损耗变化＜0.1dB/cm。某测试显示，复合固化的碳油线路，在 40GHz 频段的信号完整性（眼图张开度 80%）与铜箔线路（85%）接近，满足数据传输要求。

与高频基材的 “兼容性”。在 PTFE 基材（高频常用，Dk=2.2）上印刷碳油时，需预先涂覆附着力促进剂（如硅烷偶联剂），使结合力从 0.3N/cm 提升至 0.8N/cm，确保在湿热环境（85℃/85% RH）中不脱落（脱落率＜0.1%）。

​

碳油在高频 PCB 中的应用，打破了 “高频必用贵金属” 的传统认知。PCB 批量厂家的实践证明，在 10-40GHz 频段和中低功率场景（＜1W），碳油的性能可满足 80% 以上的高频需求，同时带来显著的成本和设计优势。
