PCB拼板如何保障电气性能与信号完整性

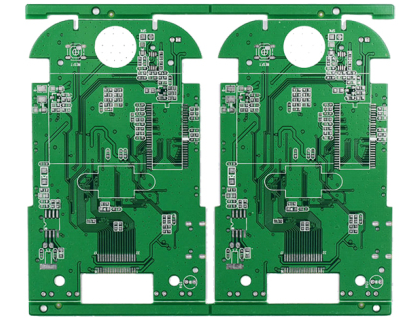

在智能手机主板的批量生产中，4 拼板设计若存在 0.1mm 的线路偏移，可能导致 28GHz 信号的反射损耗增加 3dB—— 这凸显了 PCB 拼板对电气性能的关键影响。PCB 拼板（将多块单板组合成一块大板生产）虽能提升制造效率，但拼板方式不当会引发信号串扰、阻抗突变等问题。

拼板设计对电气性能的核心影响

PCB 拼板的电气性能面临三大挑战，PCB 批量厂家的测试数据揭示关键痛点：

接地连续性的 “隐形断点”。拼板的连接桥若未设计接地过孔，会导致单板间接地电阻增加 50mΩ（从 10mΩ 升至 60mΩ），高频信号的回流路径受阻，辐射强度增加 10dB。某 4 拼板的测试显示，无接地设计的拼板，2.4GHz 蓝牙信号的辐射超标（-48dBm），添加接地过孔后降至 - 55dBm，完全符合 EMC 标准。

电源分配的 “压降差异”。拼板边缘的单板比中心单板的电源路径长 2cm，3A 电流下电压降相差 0.1V（边缘 1.1V vs 中心 1.0V），可能导致边缘单板的芯片工作不稳定。PCB 批量厂家的仿真显示，采用 “星形电源分配” 的拼板，电压降差异可控制在 0.02V 以内，远优于传统串联供电的 0.1V。

散热不均的 “性能衰减”。拼板中心区域的散热条件比边缘差 15%，相同功耗下温度高 5℃，导致中心单板的芯片主频降低 2%（从 2GHz 降至 1.96GHz）。

信号完整性的关键设计要点

拼板设计需平衡生产效率与信号质量，PCB 批量厂家的核心方案如下：

拼板间距的 “安全距离”。单板间的间距需≥2mm（高频信号需≥5mm），避免线路耦合产生串扰（间距 1mm 时串扰达 - 45dB，3mm 时降至 - 65dB）。对于 28GHz 毫米波信号，拼板间距需≥10mm，配合接地隔离条（宽度 1mm），串扰可抑制至 - 70dB 以下。PCB 批量厂家的近场扫描显示，足够间距的拼板，边缘信号的辐射强度比紧密拼板低 8dB。

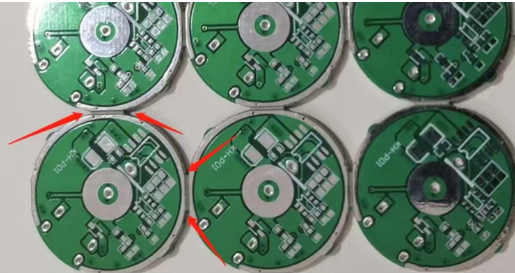

连接桥的 “阻抗过渡”。拼板连接桥的线路需做阻抗渐变设计（从 50Ω 平滑过渡至 60Ω 再恢复 50Ω），避免阻抗突变（突变＞10Ω 时反射损耗从 - 25dB 恶化至 - 18dB）。采用 “弧形过渡” 代替直角转弯，减少信号反射点，10GHz 信号的传输损耗可降低 0.5dB/m。某测试显示，优化连接桥的拼板，高速信号的眼图张开度增加 20%，误码率降低一个数量级。

定位孔的 “信号避让”。金属定位孔周围 3mm 内避免布置高频线路，否则会产生涡流效应，导致 10GHz 信号的插入损耗增加 1dB。PCB 批量厂家的设计规范要求，定位孔与信号线的距离需≥5mm（高频信号≥10mm），并在孔周布置接地过孔（间距 0.5mm），形成电磁屏蔽环，减少干扰。

批量生产的性能一致性控制

PCB 批量厂家通过三大措施保障拼板性能稳定：

拼板尺寸的精准控制。采用 “数控铣边” 工艺，拼板尺寸误差控制在 ±0.05mm（传统工艺为 ±0.1mm），确保层压时各单板的对位精度（偏差＜0.03mm），阻抗一致性提升至 ±2Ω。某 4 层板的测试显示，尺寸达标的拼板，各单板的信号传输延迟差＜5ps，远优于超差产品的 20ps。

测试点的合理布置。在拼板的每个单板边缘设置测试点（间距 5mm），涵盖电源、地和关键信号，批量测试时可快速检测各单板的电气性能（测试效率提升 30%）。PCB 批量厂家的统计显示，带测试点的拼板，不良品检出率达 100%，避免批量性质量问题。

分板工艺的信号保护。采用 “激光分板” 代替传统 V-CUT，分板后线路边缘的粗糙度 Ra＜0.5μm（V-CUT 为 1.5μm），减少信号散射损耗（10GHz 信号损耗降低 0.3dB）。分板后对边缘进行 “去毛刺” 处理，避免金属碎屑导致的短路风险（短路率从 1% 降至 0.1%）。

​PCB 拼板的电气性能与信号完整性，是批量生产中平衡效率与质量的关键。PCB 批量厂家的实践证明，通过合理间距设计、阻抗过渡优化和工艺控制，拼板的性能可接近单板水平。对于工程师而言，与 PCB 批量厂家协同确定拼板方式（如 2 拼、4 拼）、连接桥设计和测试方案，能在提升生产效率的同时保障信号质量 —— 这正是拼板技术在批量生产中广泛应用的核心逻辑。
