碳油工艺加工精度如何保障？PCB批量厂家质控指南

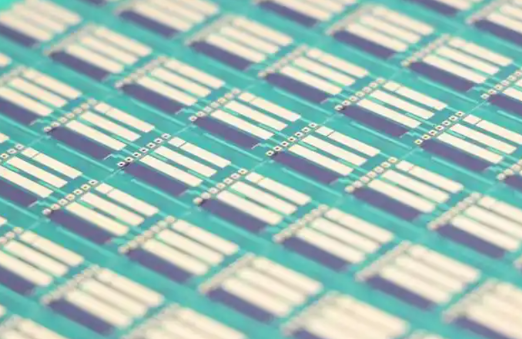

在薄膜开关的 4 层 PCB 上，0.1mm 宽的碳油线路若存在 5μm 的线宽偏差，可能导致导通电阻波动 ±20%—— 这凸显了碳油工艺加工精度的关键价值。碳油（导电油墨）作为低成本的导电材料，广泛用于键盘、传感器等低压电路，但因其糊状特性（粘度 5000-10000cP），加工精度比铜箔线路低 30%，成为影响产品一致性的难点。

材料特性带来的 “加工难题”

碳油工艺的加工精度面临三大挑战，PCB 批量厂家的测试数据揭示关键痛点：

线宽线距的 “边缘模糊”。碳油印刷的线路边缘易出现 “锯齿”（高度 10μm），0.2mm 线宽的实际偏差达 ±20μm，导致相邻线路间距从 0.2mm 缩至 0.16mm，存在短路风险（短路率 3%）。某测试显示，未优化的碳油工艺，线宽一致性（CPK 0.6）仅为铜箔线路（CPK 1.3）的 46%，批量生产的良率波动达 15%。

厚度不均的 “电阻波动”。碳油干燥后的厚度偏差（±5μm）会导致导通电阻波动 ±15%（设计值 100Ω），同一拼板的边缘与中心电阻差异可达 20Ω，超出电路设计的容忍范围（±10Ω）。PCB 批量厂家的台阶仪检测显示，传统工艺的碳油厚度标准差（4μm）是激光雕刻工艺（1.5μm）的 2.7 倍，电阻稳定性显著更低。

附着不良的 “脱落风险”。碳油与基材的结合力若低于 0.5N/cm，在摩擦环境（如键盘按压）中易脱落（脱落率 5%），导通电阻在 1000 次按压后增加 50%（从 100Ω 升至 150Ω）。某失效分析显示，结合力不足的碳油线路，在 60℃/90% RH 环境中存放 30 天，附着力会降至 0.3N/cm，是初始值的 60%。

加工精度的提升策略：从 “印刷” 到 “固化” 的全程优化

碳油工艺的精度控制需通过全流程优化实现，PCB 批量厂家的核心方案如下：

高精度丝网的 “版型控制”。采用 “不锈钢丝网 + 感光胶” 制作网版，网目数达 400 目（传统为 300 目），开孔精度 ±5μm，能清晰再现 0.1mm 线宽的细节。网版张力控制在 30±2N/cm（传统为 25±5N/cm），避免印刷时因网版变形导致的线宽偏差（从 ±20μm 缩至 ±8μm）。某测试显示，高精度网版印刷的碳油线路，边缘锯齿高度（3μm）比传统网版（10μm）低 70%，线宽一致性提升 2 倍。

印刷参数的 “精准匹配”。碳油粘度需根据网目数调整（400 目对应 8000cP），配合印刷速度（20mm/s）和压力（5N），确保油墨均匀转移（厚度偏差 ±3μm）。采用 “刮板角度 75°” 设计，减少油墨拖尾现象，使线路拐角处的圆角半径（0.05mm）比传统工艺（0.1mm）小 50%，满足精细线路需求。

固化工艺的 “分步控制”。采用 “红外预烘（80℃/10min）+ UV 固化（300mJ/cm²）” 组合工艺，先蒸发溶剂（避免气泡），再通过紫外线使树脂交联，固化度达 95%（传统热固化为 85%）。固化后的碳油硬度（铅笔硬度 3H）比传统工艺（2H）高 1 级，耐磨性提升 50%（1000 次摩擦后电阻变化＜5%）。

从 “检测” 到 “工艺” 的多重保障

碳油工艺的质量控制需构建全链条防线，PCB 批量厂家的核心方案如下：

导通电阻的 “批量筛查”。每块 PCB 的碳油线路进行 100% 导通测试（测试电流 1mA），确保电阻值在设计范围 ±10% 内（精密电路要求 ±5%）。采用 “四探针法” 测量面电阻（需＜50Ω/□），识别因碳粉分布不均导致的高阻区域（＞80Ω/□），此类缺陷在批量生产中的占比需控制在 0.5% 以下。某 6 层板的测试显示，经过筛查的碳油线路，装机后的导通不良率（0.1%）比未筛查（1%）低 90%。

附着力的 “破坏性测试”。按每批次 50 块抽样，用 3M 胶带（粘度 2.8N/cm）进行剥离测试，碳油脱落面积需＜5%（严格要求＜1%）。对于高可靠性产品（如医疗设备），额外进行 “湿热附着力测试”（60℃/90% RH/30 天），确保附着力保持率＞80%（从 0.5N/cm 降至＞0.4N/cm）。PCB 批量厂家的统计显示，通过附着力测试的碳油线路，现场使用中的脱落率（0.2%）比未测试（2%）低 90%。

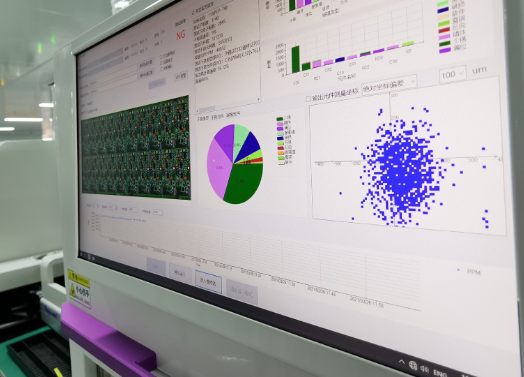

外观缺陷的 “自动化检测”。采用 AOI 设备（分辨率 10μm）检测碳油线路的针孔（＞0.05mm）、气泡（＞0.1mm）和划痕（深度＞3μm），检出率达 99%（人工检测为 85%）。AI 算法能区分 “致命缺陷”（如贯穿性针孔）和 “次要缺陷”（如表面划痕），误判率从 5% 降至 1%，减少不必要的报废。

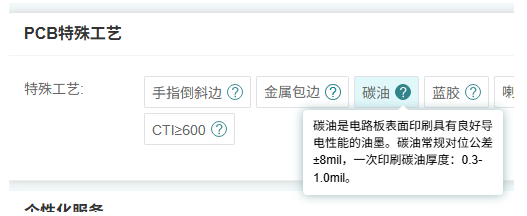

​碳油工艺的加工精度与质量控制，已从 “经验主导” 变为 “数据驱动”。PCB 批量厂家的实践证明，通过高精度网版、优化印刷参数和严格检测，能使碳油线路的精度接近铜箔线路的 80%，同时保持低成本优势。
