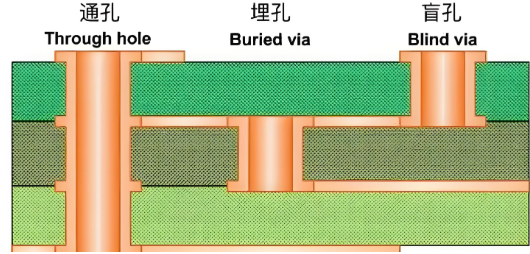

在 28GHz 毫米波通信的 HDI PCB 中，0.1mm 盲孔的不当设计可能导致电磁辐射增加 15dB—— 这凸显了盲孔与埋孔抗 EMI 设计的关键价值。作为信号互连的 “通道”，盲孔（连接表层与内层）和埋孔（连接内层与内层）若设计不合理，会成为电磁干扰的 “发射源” 和 “接收天线”，影响高速信号的传输质量。

电磁干扰的产生机制：盲孔与埋孔的 “隐形辐射”

盲孔与埋孔的结构特性使其易产生电磁干扰，PCB 批量厂家的电磁仿真揭示三大根源：

孔口不连续的 “辐射源”。当 10GHz 以上信号通过盲孔时，孔口处的阻抗突变（从 50Ω 跳变至 65Ω）会导致信号反射，其中 30% 的反射能量转化为电磁辐射。0.1mm 盲孔在 28GHz 信号传输时，辐射强度可达 - 45dBm（距离 1 米处），比连续传输线高 20dB，成为主要干扰源。PCB 批量厂家的频谱分析显示，未优化的盲孔，其辐射频率与 5G 毫米波频段（26-28GHz）重叠，直接影响通信质量。

孔壁不光滑的 “散射干扰”。机械钻孔的盲孔壁粗糙度 Ra＞1μm，会使高频信号产生散射（散射损耗增加 0.5dB/cm），散射能量以球面波形式向周围辐射，干扰相邻线路。某测试显示，激光钻孔的盲孔（Ra=0.5μm）比机械钻孔的辐射强度低 8dB，因孔壁光滑减少了信号散射点。

层间不屏蔽的 “耦合通道”。埋孔若未被接地层包裹，会成为层间信号耦合的 “桥梁”，10GHz 信号通过埋孔的串扰耦合度达 - 50dB（允许值为 - 60dB），导致敏感模拟信号被数字信号污染。PCB 批量厂家的近场扫描显示，无屏蔽的埋孔周围，电场强度（100mV/m）是有屏蔽设计的 5 倍，干扰范围扩大至 3mm。

抗 EMI 的核心设计方法：

盲孔与埋孔的抗 EMI 设计需针对性解决辐射与耦合问题，PCB 批量厂家的实践总结出三大方案：

孔口阻抗匹配设计。盲孔两端增加 “渐变过渡结构”（孔口直径从 0.1mm 渐变至 0.15mm），配合阻抗匹配网络（串联 5Ω 电阻），使阻抗突变从 15Ω 降至 5Ω，反射损耗从 - 20dB 提升至 - 28dB，辐射能量减少 70%。某 28GHz 毫米波 HDI 板通过该设计，盲孔的辐射强度从 - 45dBm 降至 - 58dBm，完全符合 EMC Class B 标准（限值 - 54dBm）。

接地屏蔽层包裹。埋孔周围布置 “接地过孔环”（间距 0.3mm 的 0.1mm 接地孔），形成圆柱形屏蔽腔，将层间串扰从 - 50dB 降至 - 70dB。接地过孔与埋孔的距离需＜0.5mm（理想值 0.3mm），距离每增加 0.1mm，屏蔽效能下降 5dB。

孔壁导电处理。盲孔采用 “电镀填铜 + 镀金” 工艺（填充率＞95%），孔壁导电连续性提升 90%（电阻＜3mΩ），减少因接触不良导致的信号反射（反射损耗从 - 22dB 升至 - 26dB）。镀金层（厚度 0.1μm）还能降低孔壁表面电阻（从 10mΩ 降至 5mΩ），减少高频电流的集肤效应损耗（10GHz 损耗从 0.8dB/cm 降至 0.5dB/cm）。

材料与工艺的抗 EMI 辅助：

材料选择和工艺控制能辅助提升抗 EMI 效果，关键措施如下：

低损耗基材的 “信号保持”。高频盲孔周围采用低 Dk 基材（如 Rogers 5880，Dk=2.2），减少信号在孔口的折射损耗（从 1dB 降至 0.3dB），反射能量减少 70%，间接降低电磁辐射。PCB 批量厂家的对比显示，低损耗基材的盲孔，其辐射强度比 FR-4 基材低 5dB，适合 28GHz 以上高频场景。

孔壁光滑度的 “精密控制”。激光钻孔的盲孔壁粗糙度 Ra 控制在 0.5μm 以下（机械钻孔为 1.5μm），减少信号散射点（散射损耗降低 0.4dB/cm）。某测试显示，光滑孔壁的盲孔，其电磁辐射的方向性更弱（能量分布更均匀），对特定频段的干扰降低 10dB。

接地层的 “完整覆盖”。埋孔所在层的接地铜皮覆盖率需＞90%（普通设计为 70%），未覆盖区域（如线路间隙）用 “铜皮填充”，减少电磁泄漏路径。PCB 批量厂家的 EMC 测试显示，高覆盖率接地层使埋孔的辐射强度降低 15dB，完全满足医疗设备的 Class A 标准（辐射限值 - 54dBμV/m）。
