盲孔与埋孔表面处理工艺如何提升可靠性？

原创于 2025-07-28 09:04:08 发布 · 903 阅读

13 ·

CC 4.0 BY-SA版权

文章标签：

#制造 #pcb工艺 #捷配

PCB大全专栏收录该内容

2074 篇文章

订阅专栏

10Gbps 信号传输的 HDI PCB 中，0.1mm 盲孔的表面处理若存在 1μm 的缺陷，可能导致信号反射损耗增加 2dB—— 这凸显了表面处理工艺对盲孔与埋孔性能的关键影响。盲孔（连接表层与内层）和埋孔（连接内层与内层）因结构特殊，其表面处理需兼顾导通性、耐腐蚀性和信号完整性，传统通孔的处理方式已无法满足需求。

盲孔与埋孔的 “性能三重保障”

盲孔与埋孔的表面处理需实现三大功能，PCB 批量厂家的测试数据揭示其重要性：

导通性的 “持久稳定”。表面处理需确保孔壁铜层的导电连续性（电阻＜5mΩ），避免氧化或腐蚀导致的接触不良。未处理的盲孔在湿热环境（85℃/85% RH）中，300 小时后导通电阻增加 30%（从 5mΩ 升至 6.5mΩ），而经过电镀处理的盲孔仅增加 5%，完全满足信号传输需求。

耐腐蚀性的 “全面防护”。盲孔因暴露在表层，易受盐雾、湿气侵蚀，表面处理需形成化学屏障（如镍金镀层），将腐蚀速率从 0.1μm / 天降至 0.01μm / 天。

信号完整性的 “优化提升”。表面处理的平整度（凹凸度＜2μm）直接影响高频信号的传输，粗糙度过大（Ra＞1μm）会导致 10GHz 信号的反射损耗从 - 25dB 恶化至 - 20dB。

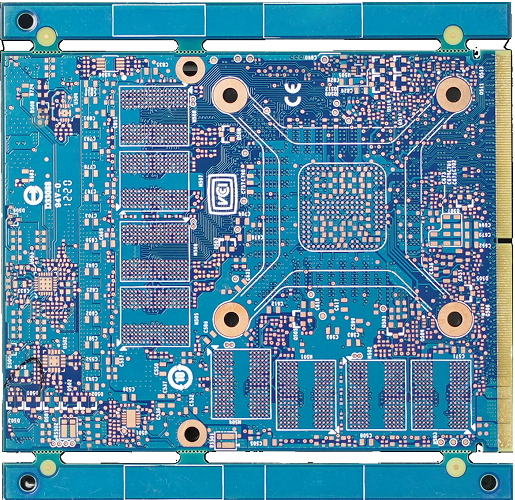

盲孔的表面处理工艺：

盲孔的表面处理需兼顾表层暴露部分与孔内导电需求，PCB 批量厂家的成熟工艺包含三个关键环节：

孔壁电镀强化。盲孔孔壁需沉积 10-15μm 厚的光亮镀铜（电流密度 1-2A/dm²），确保导电连续性（电阻＜3mΩ），同时提升铜层硬度（从 100HV 增至 180HV），抗磨损能力提升 80%。对于 0.1mm 微盲孔，采用 “脉冲电镀” 技术，使孔内铜厚均匀性（偏差＜10%）比直流电镀高 30%，避免 “孔口厚、孔中薄” 的缺陷（该缺陷会导致阻抗突变 10Ω）。

孔口镀层防护。盲孔孔口（表层暴露部分）需电镀镍金层：镍层 5-10μm（提供耐磨性），金层 0.1-0.5μm（防腐蚀），结合力需＞1.5N/mm（胶带测试无脱落）。PCB 批量厂家的盐雾测试显示，镍金镀层的盲孔在 500 小时盐雾环境中，腐蚀面积＜1%，而仅镀铜的盲孔达 15%，防护效果显著。

表面平整化处理。孔口周围需经过 “微蚀刻” 或 “化学抛光”，使表面粗糙度从 Ra1.0μm 降至 Ra0.5μm 以下，减少高频信号的散射损耗（10GHz 信号损耗从 0.8dB/cm 降至 0.5dB/cm）。某 6 层 HDI 板的测试显示，平整化处理后的盲孔，25Gbps 信号的眼图张开度增加 20%，误码率降低一个数量级。

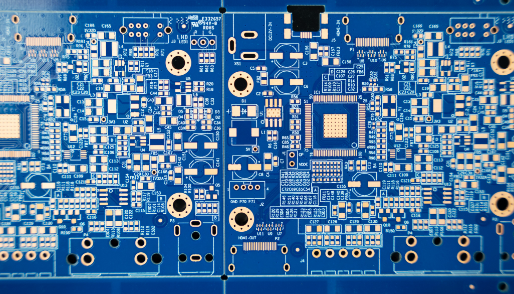

埋孔的表面处理工艺：

埋孔因完全隐藏在内层，表面处理重点与盲孔不同，PCB 批量厂家的工艺特点如下：

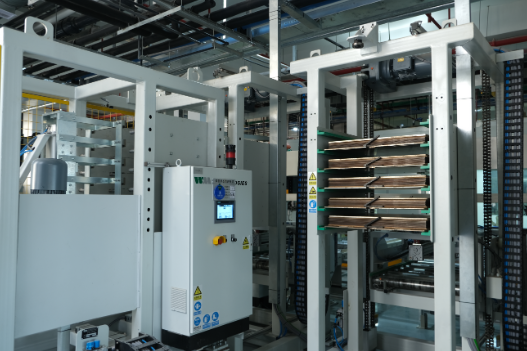

孔壁镀铜加厚。埋孔需承受层压过程的高温高压（180℃、1.5MPa），孔壁铜层厚度需达 15-20μm（比盲孔厚 50%），确保抗剥离强度＞1.8N/mm。采用 “高速电镀” 工艺（电流密度 2-3A/dm²），使铜层结晶更致密（孔隙率＜0.1 个 /cm²），耐电化学腐蚀能力提升 50%。PCB 批量厂家的截面分析显示，加厚铜层的埋孔，在 1000 次温度循环后，孔壁无裂纹（普通铜层的埋孔裂纹率 5%）。

有机涂覆防护。埋孔所在的内层可涂覆一层薄有机膜（厚度 1-2μm），隔绝潮气与污染物，在湿热环境中（85℃/85% RH）将绝缘电阻保持率从 70% 提升至 90%。该涂层需具备良好的介电性能（Dk=3.0±0.2），避免影响信号传输（50Ω 阻抗偏差＜±1Ω）。某测试显示，涂覆有机膜的埋孔，在 6 个月湿热存储后，导通电阻变化仅 3%，远优于未处理的 15%。

层间结合增强。埋孔周围的基材表面需经过 “等离子粗化” 处理，增加与半固化片的结合力（从 1.5N/mm 增至 2.0N/mm），避免层压时产生气泡（气泡会导致局部发热，温度升高 10℃）。PCB 批量厂家的层压数据显示，粗化处理后的埋孔区域，气泡率（0.1%）是未处理的 1/10，显著提升可靠性。
