PCB批量厂家如何攻克PCB抗硫化防潮难题？

HDI PCB 的精密结构使其对环境中的硫化物和潮气极为敏感，一旦出现硫化腐蚀或受潮失效，可能导致整个电子设备瘫痪。对于 PCB 批量厂家而言，如何通过设计优化和工艺创新提升 HDI PCB 的抗硫化与防潮能力，是工程师们必须攻克的关键课题。

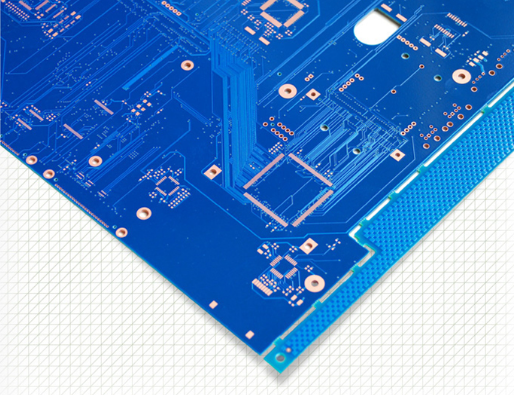

一、HDI PCB 面临的硫化与防潮挑战

HDI PCB 的线路间距通常小于 0.1mm，焊盘尺寸仅为传统 PCB 的 1/3，这种高密度结构让其防护 “短板” 更加突出。环境中的硫化物（如空气中的硫化氢、二氧化硫）会与 PCB 表面的铜层发生化学反应，生成黑色的硫化铜（Cu₂S），这种物质导电性极差，一旦覆盖在焊盘或线路表面，会导致接触电阻飙升。某实验室数据显示，在硫化物浓度为 0.1ppm 的环境中，未做防护的 HDI PCB 在 300 小时后，焊盘接触电阻会从初始的 5mΩ 增至 500mΩ 以上，直接引发信号传输中断。

潮气的危害同样不容小觑。当 HDI PCB 长期处于相对湿度超过 60% 的环境中，水分会通过微孔渗入板材内部，导致基材介电常数下降（从 4.2 降至 3.8 以下），信号传输损耗增加 15% 以上。更严重的是，在高低温循环过程中，渗入的水分会因热胀冷缩产生 “微爆” 效应，造成孔壁镀层开裂，这也是 5G 模块在户外环境中频繁出现故障的主要原因之一。

对于 PCB 批量厂家来说，这些问题在规模化生产中会被放大。同一批次的 HDI PCB 可能用于不同气候区域（从热带潮湿地区到工业污染区），如何让产品在多样化环境中保持稳定性能，是对设计能力的严峻考验。

二、抗硫化设计：从材料到工艺的全链条防护

镀层材料升级：传统 HDI PCB 采用纯铜镀层，抗硫化能力较弱。PCB 批量厂家通过采用 “镍钯金” 多层镀层体系，可形成物理屏障。镍层（厚度 5-8μm）能阻断硫化物与铜的接触，钯层（0.1-0.3μm）提升耐磨性，金层（0.05-0.1μm）则增强导电性。测试表明，这种镀层的抗硫化寿命是纯铜镀层的 8 倍以上，在 0.5ppm 硫化物环境中可稳定工作 2000 小时。

有机涂层防护：在 HDI PCB 表面涂覆特殊的有机防护膜（如苯并三唑衍生物），能与铜层形成化学键合，形成一层分子级防护层。这种涂层厚度仅 0.5-1μm，不影响焊接性能，却能将硫化物侵蚀速度降低 90%。某 PCB 批量厂家的实践显示，采用该工艺后，智能手表主板的抗硫化等级从 IPC-6012 的 3 级提升至最高级 4 级。

线路设计优化：通过增加焊盘与线路的拐角弧度（从 90° 改为 135°），减少应力集中点，可降低硫化物在棱角处的聚集速度。同时，在高风险区域（如连接器焊盘）预留 0.02mm 的 “腐蚀冗余区”，即使出现轻微硫化，也不会立即影响导电性能。

三、防潮设计：构建多层级防护体系

基材选型与预处理：PCB 批量厂家在生产 HDI PCB 时，优先选用低吸水率的基材（如改性环氧树脂基材，吸水率＜0.05%），从源头减少潮气侵入。在层压前，对基材进行 120℃、4 小时的真空烘烤，将内部水分含量控制在 0.02% 以下，避免层间气泡的产生。某 5G 基站 PCB 供应商的对比实验显示，经过预处理的基材在 85℃/85% RH 环境中测试 1000 小时后，层间剥离强度仍保持初始值的 90% 以上。

微孔密封工艺：HDI PCB 的激光盲孔（直径＜0.1mm）是潮气侵入的主要通道。采用 “化学镀锡 + 树脂封孔” 组合工艺，先在孔壁形成 5μm 的锡层，再填充耐高温环氧树脂（玻璃化温度 Tg＞180℃），最后通过 UV 固化确保密封效果。这种工艺可使盲孔的防潮等级达到 IPX7 标准，完全浸泡在水中 24 小时后，绝缘电阻无明显变化。

阻焊层创新：传统阻焊油墨的针孔率较高（＞0.01 个 /cm²），难以阻挡细微潮气。新型纳米陶瓷改性阻焊油墨通过添加 5% 的氧化铝纳米颗粒，可将针孔率降至 0.001 个 /cm² 以下，同时水蒸汽透过率降低 60%。在汽车电子 HDI PCB 的应用中，这种阻焊层能确保 PCB 在 - 40℃至 125℃的温度循环中，防潮性能保持 5 年以上。

结构设计防潮：在 PCB 边缘设计 “防潮坝”—— 一圈宽度 0.5mm 的封闭铜环，铜环与地相连，既能引导潮气向边缘扩散，又能通过接地释放静电，避免潮气与静电共同作用导致的绝缘击穿。某医疗设备 PCB 厂家采用该设计后，其监护仪主板在湿热环境中的故障率下降了 72%。

四、PCB 批量厂家的工艺质控要点

规模化生产中，一致性是抗硫化与防潮设计的核心。PCB 批量厂家需要建立全流程质控体系：在镀层环节，每批次抽取 50 片样本进行硫化加速测试（10ppm 硫化物浓度，168 小时），确保接触电阻变化率＜10%；防潮性能则通过 “温度循环 + 湿热测试” 组合验证（-40℃至 125℃循环 1000 次后，再进行 85℃/85% RH 测试 500 小时），要求绝缘电阻＞10¹⁰Ω。

同时，引入 AI 视觉检测系统，对每片 HDI PCB 的阻焊层针孔、盲孔密封效果进行 100% 检测，识别精度可达 0.01mm，将不良率控制在 0.05% 以下。某头部 PCB 批量厂家通过这套体系，将 HDI PCB 的现场失效率从 300ppm 降至 50ppm 以下，大幅降低了下游客户的售后成本。

对于工程师而言，在选择 HDI PCB 时，不仅要关注线路密度和阻抗控制，更要考察 PCB 批量厂家的抗硫化与防潮工艺细节 —— 从镀层厚度的均匀性到阻焊层的针孔率，每一个参数都可能决定产品的使用寿命。而对于 PCB 批量厂家来说，只有将防护设计融入生产的每个环节，才能在高密度电子市场中站稳脚跟。
