为 IoT（物联网）PCB 选择合适的材料对于确保设计的性能、可靠性和成本效益至关重要。无论您是在开发智能家居设备、可穿戴技术还是工业传感器，您选择的基板都可以决定您的项目的成败。在本综合指南中，我们将引导您了解物联网 PCB 基板选择的要点，深入研究高频 PCB 材料，探索 PCB 中的导热性，并讨论用于物联网应用的柔性 PCB 材料。
为什么物联网 PCB 基板选择很重要
基板是任何印刷电路板 （PCB） 的基础。它充当导电迹线之间的绝缘层并提供机械支撑。对于经常在不同环境中运行并处理无线通信等复杂任务的物联网设备来说，基板直接影响信号完整性、热管理和耐用性。选择错误的材料可能会导致信号丢失、过热，甚至设备故障。让我们通过分解关键考虑因素和材料选择来探讨如何做出正确的选择。
物联网PCB基板选择的关键因素
在为物联网应用选择基板时，有几个因素会发挥作用。这些设备通常需要在性能、成本和对独特设计约束的适应性之间取得平衡。以下是最重要的考虑因素：
1. 高频应用的信号完整性
许多物联网设备依赖于 Wi-Fi、蓝牙或 5G 等无线通信协议，这些协议在高频（通常高于 1 GHz）下运行。在这些频率下，信号完整性成为一个主要问题。基板的介电常数 （Dk） 和损耗角正切 （Df） 是需要评估的关键特性。较低的 Dk（通常在 2.2 到 4.5 之间）可确保更快的信号传播，而较低的 Df（低于 0.005）可最大限度地减少信号损失。例如，Dk 约为 3.0 的材料通常是高频设计的理想选择，因为它们可以减少串扰并在长迹线上保持信号清晰度。
高频 PCB 材料，如 PTFE（聚四氟乙烯）或具有低介电损耗的专用层压板通常是此类应用的首选。这些材料可确保您的物联网设备即使在拥挤的频段中也能保持可靠的连接。

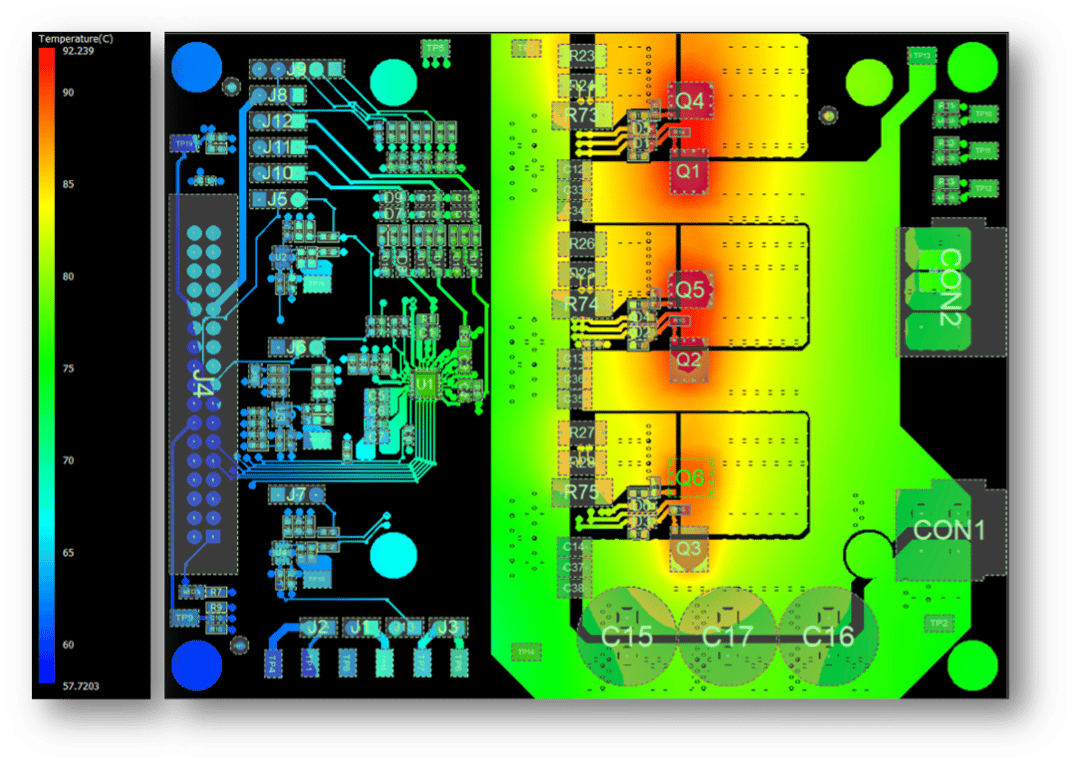

2. 热管理的导热系数
物联网设备通常结构紧凑，组件紧密地包装在一起。这可能会导致热量积聚，尤其是在具有高处理能力或连续运行的设备中，例如智能传感器或网关。PCB 中具有良好导热性的基板有助于有效散热，防止损坏组件并确保长期可靠性。
例如，标准FR-4基板的导热系数约为0.3 W/m·K，足以满足低功耗物联网设备的需求。然而，对于高功率应用，铝背衬基板或陶瓷（导热系数高达 30 W/m·K）等材料是更好的选择。这些材料可以承受超过 150°C 的温度而不会降解，使其成为工业物联网环境的理想选择。
3. 机械强度和柔韧性
物联网设备有各种形状和尺寸，从刚性工业控制器到柔性可穿戴设备。基材必须符合应用的机械要求。对于刚性板，FR-4 等材料具有出色的强度和耐用性。然而，对于具有弯曲设计的可穿戴设备或设备，聚酰亚胺 （PI） 等用于物联网的柔性 PCB 材料至关重要。聚酰亚胺可以承受弯曲而不会开裂，并且在 -40°C 至 200°C 的温度范围内可靠运行。
柔性基板还减少了对连接器的需求，从而节省了空间并提高了紧凑型物联网设计的可靠性。它们的轻量级特性是便携式设备的额外好处。
4. 成本和可制造性
成本始终是一个因素，尤其是对于批量生产的物联网设备。虽然陶瓷或高端层压板等先进材料具有卓越的性能，但它们可能价格昂贵。FR-4 是一种广泛使用的环氧基材料，在许多物联网应用中在成本和性能之间取得了良好的平衡。它易于制造、广泛使用并支持多层设计，使其成为原型和消费级设备的首选。
对于高性能需求，您可以考虑将低成本材料与特定功能（例如高频信号处理）的专用层相结合的混合基板。
了解物联网的 PCB 材料特性
为了做出明智的决定，了解影响物联网设备性能的核心 PCB 材料特性非常重要。以下是最相关特征的细分：
-
介电常数 （Dk）：确定材质对电信号速度的影响程度。较低的 Dk 值（例如 2.2-3.5）更适合高速和高频设计。
-
损耗角正切 （Df）：测量信号穿过基板时的信号损耗。低于 0.005 的 Df 是最大限度地减少物联网无线模块能量损失的理想选择。
-
导热：指示材料的导热程度。高于 1 W/m·K 的值更适合热密集型应用。
-
热膨胀系数 （CTE）：反映材料随温度变化而膨胀或收缩的程度。较低的 CTE（接近铜的 CTE，约为 17 ppm/°C）可减少热循环期间焊点上的应力。
-
吸湿：高吸湿性会降低性能，尤其是在潮湿的环境中。吸收率低于 0.2% 的材料是户外物联网设备的理想选择。
通过将这些属性与您的设计要求相匹配，您可以避免信号衰减、过热或机械故障等常见问题。
物联网 PCB 的流行基板材料
现在我们已经介绍了关键因素和特性，让我们看看物联网 PCB 设计中使用的一些常见基板材料。每种材料都有其优点和理想的用例。
1. FR-4：标准选择
FR-4 是一种玻璃增强环氧树脂层压板，也是 PCB 使用最广泛的基板。它在成本、机械强度和电气性能之间取得了良好的平衡，Dk 约为 4.5，导热系数为 0.3 W/m·K。它适用于大多数消费类物联网设备，例如智能家居设备或基本传感器，但由于其较高的信号损耗和有限的散热，可能不适合高频或高温应用。
2. 聚四氟乙烯基材料：高频冠军
对于在高频下运行的物联网设备，基于 PTFE 的基板（通常与陶瓷或玻璃混合）是首选。它们具有低 Dk（约 2.2-3.0）和极低 Df（低于 0.002），确保最小的信号损失。这些高频 PCB 材料通常用于智能电表或支持 5G 的传感器等物联网设备的射频模块。然而，它们比 FR-4 更昂贵且更难加工。

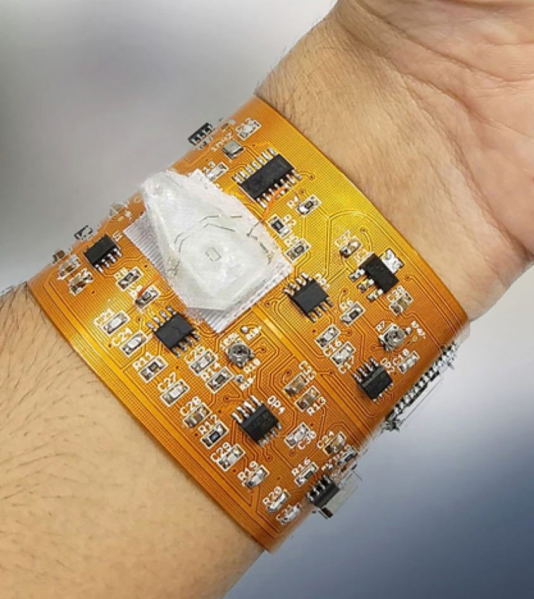

3. 聚酰亚胺：可穿戴设备的灵活性
聚酰亚胺是物联网应用中柔性 PCB 材料的首选材料。它具有出色的热稳定性（高达 200°C），并且可以弯曲而不会断裂，非常适合可穿戴设备、医疗物联网设备和紧凑型设计。其中等的 Dk（约 3.5）也支持中频信号，尽管它不适合超高频需求。
4. 铝和陶瓷基板：
对于需要 PCB 高导热性的物联网应用，铝背衬基板和陶瓷是绝佳的选择。铝基板的导热系数高达 2 W/m·K，而陶瓷的导热系数可达 30 W/m·K 或更高。这些材料非常适合产生大量热量的工业物联网设备或基于 LED 的智能照明系统。它们的缺点是成本较高且灵活性有限。
物联网应用的特殊注意事项
物联网设备通常面临基于其部署环境和功能的独特挑战。以下是在特定场景下选择基材的一些附加提示：
户外和恶劣环境
对于户外环境使用的物联网设备，例如农业传感器或天气监测器，请选择吸湿性低、耐温度波动能力高的基板。PTFE 或具有增强耐环境性的专用 FR-4 变体等材料可以承受高达 90% 的湿度水平和 -40°C 至 85°C 的温度波动。
小型化和多层设计
许多物联网设备需要紧凑的多层 PCB 才能将复杂的电路安装到狭小的空间中。具有高尺寸稳定性和低 CTE 的基板对于防止制造过程中翘曲至关重要。FR-4 和高 Tg（玻璃化转变温度）材料因其在热应力下的可靠性而常用于多层物联网 PCB。
电池供电设备的电源效率
电池供电的物联网设备（如远程传感器）需要能够最大限度地减少功率损耗的基板。Df 低于 0.003 的低损耗材料有助于降低信号传输中的能耗，延长电池寿命。此外，聚酰亚胺等轻质基材可以减轻便携式设备的整体重量。
如何为您的物联网项目选择合适的基板
为您的物联网 PCB 选择最佳基板需要平衡性能需求与预算限制。请按照以下步骤做出明智的决定：
-
定义您的要求：确定物联网设备的工作频率、热负荷、机械约束和环境条件。
-
匹配材料属性：将可用基板的 Dk、Df、导热系数和 CTE 与您的设计需求进行比较。
-
考虑制造：确保材料与您的制造工艺兼容，并提供所需的厚度（例如，标准 PCB 为 0.8 毫米至 1.6 毫米）。
-
评估成本：权衡先进材料的优势与其价格，尤其是大批量生产。
-
测试和迭代：如果可能的话，使用不同的基材进行原型制作，以便在最终确定选择之前验证性能。
使用正确的材料构建可靠的物联网设备
选择正确的基板是设计提供最佳性能和可靠性的物联网 PCB 的基础步骤。通过了解物联网 PCB 基板选择的细微差别、利用高频 PCB 材料、优先考虑 PCB 中的导热性以及探索物联网的柔性 PCB 材料，您可以创建满足现代应用需求的设备。牢记关键的 PCB 材料特性（介电常数、损耗角正切、导热系数等），以确保您的设计在其预期环境中表现出色。
