PCB批量厂家揭秘拼板工艺流程与质量控制要点

对于 PCB 批量厂家而言，拼板不仅是提升效率的工艺手段，更是贯穿整个生产链条的系统工程。从基板裁剪到最终分板，每一个环节的工艺细节都可能影响产品质量。工程师在设计拼板时，只有了解背后的生产流程与质控标准，才能让设计方案更好地落地。

一、拼板工艺流程：从设计到分板的全链条解析

基板预处理阶段

PCB 批量厂家接到拼板设计文件后，首先根据拼板尺寸（如 400mm×300mm）对原始基板进行裁剪。基板裁剪采用高精度数控裁板机，误差控制在 ±0.1mm 以内，确保后续层压、钻孔的定位精度。对于 PCB 四层板，需先对铜箔进行表面处理（如微蚀刻，去除 0.5μm 厚的氧化层），增加与基材的结合力。

图形转移与蚀刻

拼板的图形转移采用 “分步曝光” 工艺：先通过菲林将拼板的整体框架（包括工艺边、定位孔）转移到基板，再对每个单板的线路图案进行二次曝光。这种方式既能保证拼板整体尺寸精度，又能避免单个单板图案的位置偏差。曝光机的对位精度需达到 ±2μm，确保拼板中所有单板的线路与设计文件完全吻合。

蚀刻环节，PCB 批量厂家会根据拼板的线路密度调整蚀刻液参数。对于线宽＜3mil 的高密度拼板，采用低浓度氯化铜蚀刻液（Cu²+ 浓度 120g/L），蚀刻速度控制在 1.5m/min，减少侧蚀对线路精度的影响。蚀刻完成后，通过在线 AOI（自动光学检测）系统对整板进行扫描，识别开路、短路等缺陷，缺陷检出率需达到 99.5% 以上。

层压与钻孔

多层拼板（如六层板）的层压工艺是关键。PCB 六层板厂家采用 “阶梯式升温” 层压法：从室温逐步升至 180℃，压力从 5kg/cm² 增至 25kg/cm²，每小时升温不超过 50℃，确保各层间的树脂充分流动，避免产生气泡。层压后的拼板厚度偏差需控制在 ±0.05mm，否则会影响后续钻孔深度的一致性。

钻孔环节使用数控钻机，根据拼板中不同孔径（如定位孔 3mm、导通孔 0.3mm）自动切换钻头。对于盲孔拼板，采用 “激光预钻 + 机械精钻” 组合工艺，激光预钻定位（误差 ±1μm），机械钻修正孔径，确保孔位与线路的对准度在 ±5μm 以内。钻孔后的碎屑通过高压水枪（压力 5MPa）冲洗，避免残留孔内造成后续电镀不良。

电镀与阻焊

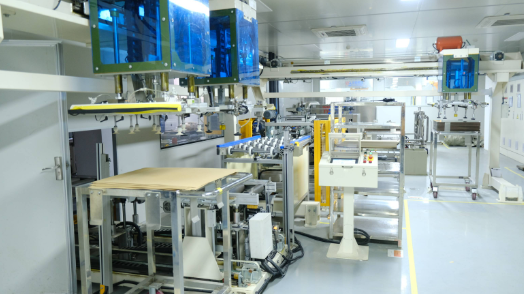

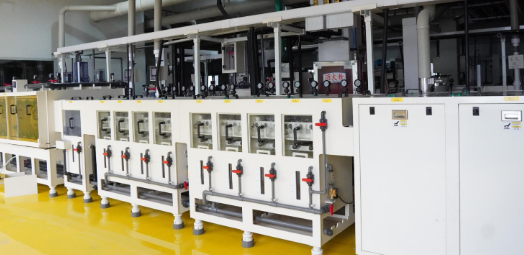

拼板的电镀分为 “全板电镀” 和 “图形电镀” 两步。全板电镀时，电流密度控制在 1.5A/dm²，确保拼板边缘与中心的镀层厚度均匀（偏差＜10%）。图形电镀则针对焊盘和线路区域加厚铜层（从 18μm 增至 35μm），提升导电性能。电镀后通过 “热冲击测试”（288℃焊锡浸泡 10 秒）检验镀层附着力，不合格品会被自动分拣剔除。

阻焊层涂覆采用丝网印刷工艺，印刷厚度控制在 15-25μm。对于拼板中的连接器焊盘，需预留 0.1mm 的阻焊开窗，开窗偏差≤0.05mm，避免后续焊接时出现虚焊。阻焊固化后进行 UV 曝光，曝光能量控制在 1500mJ/cm²，确保阻焊层硬度达到 3H（铅笔硬度测试），耐刮擦性能满足使用要求。

分板与终检

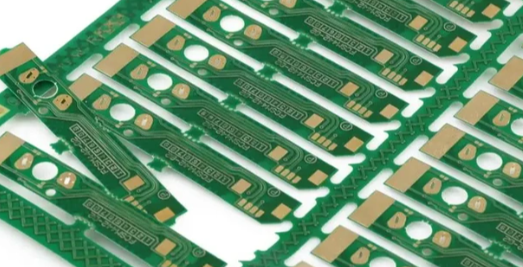

分板是拼板流程的最后一步，也是决定单板质量的关键。根据连接方式不同，分板工艺分为三种：

• V-Cut 分板：使用数控 V-Cut 机，切割角度 30°-45°，深度为板厚的 1/3（如 1.6mm 厚的拼板，切割深度 0.53mm），分板后边缘平整度≤0.05mm。

• 邮票孔分板：采用气动分板机，通过定制冲头对准邮票孔位置，冲击力控制在 50-100N，避免过大的机械力导致线路断裂。

• 激光分板：针对精密拼板（如柔性 PCB），使用紫外激光（波长 355nm）切割，切割精度 ±10μm，热影响区＜50μm，确保分板后线路不受损伤。

分板后的单板需经过终检：用二次元影像仪测量关键尺寸（如焊盘间距、孔径），用绝缘电阻测试仪检测线路间绝缘性能（要求≥10¹⁰Ω），最终合格率需达到 99% 以上才能入库。

常见工艺缺陷与解决方案

分板后边缘毛刺

某批次拼板采用 V-Cut 分板后，约 3% 的单板边缘出现 0.1mm 高的毛刺，原因是 V-Cut 刀磨损（刀刃圆角从 0.05mm 增至 0.1mm）。解决措施：PCB 批量厂家建立刀具寿命管理系统，每切割 500 块拼板更换一次 V-Cut 刀，新刀安装后需进行 “试切”，用显微镜检查边缘质量，合格后方可批量生产。

拼板中心区域线路腐蚀

在潮湿季节，部分拼板的中心区域出现线路腐蚀现象，经分析是曝光时中心区域能量不足（比边缘低 5%），导致阻焊层附着力下降。解决方案：将曝光机的光源分为中心和边缘两个独立控制区，通过实时能量监测调整输出，确保拼板各区域的曝光能量偏差＜3%。

定位孔偏差导致的装配合格率低

某汽车电子拼板因定位孔位置偏差（达 0.2mm），导致后续组件装配时无法对准，装配合格率仅 90%。改进措施：在拼板设计中增加 “辅助定位孔”（直径 1mm），与主定位孔形成交叉定位，将整体定位偏差控制在 ±0.05mm 以内，装配合格率提升至 99.5%。

对于工程师而言，了解拼板的工艺流程与质控标准，不仅能避免设计方案与生产实际脱节，还能在成本与性能之间找到最佳平衡点。
