四层PCB电源管理，如何筑牢稳定供电

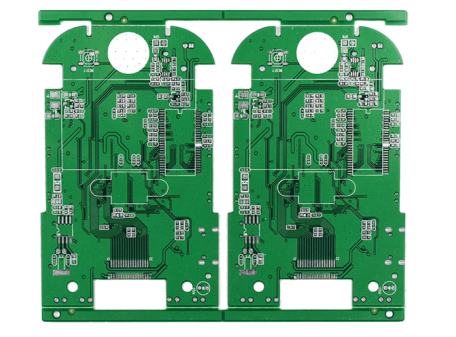

四层 PCB 凭借 “信号层 - 电源层 - 接地层 - 信号层” 的分层结构，为电源管理提供了天然优势 —— 独立的电源层和接地层能将电源噪声降低 60%，电压纹波控制在 50mV 以内，远超双层 PCB 的性能（纹波 150mV）。对于需要多电压供电（如 3.3V、5V、12V）的复杂设备（如工业控制器、智能家居主机），四层 PCB 的电源管理设计直接决定设备的稳定性与可靠性。

电源层设计：电流的 “高速公路网”

四层 PCB 的电源层（通常为第二层）是电源管理的核心，其设计需兼顾 “低阻抗” 和 “多电压隔离”，PCB 四层板厂家总结出关键要点：

分区供电的 “独立王国”。在电源层划分不同电压区域（如 3.3V 区、5V 区），用 0.5mm 宽的隔离带（无铜区域）分隔，避免电压串扰（串扰可从 50mV 降至 10mV）。例如，在物联网网关的四层 PCB 中，3.3V 区（MCU 和传感器）与 12V 区（射频模块）严格隔离，通过各自的电源芯片供电，电压交叉污染率＜1%，远低于双层 PCB 的 10%。

铜皮厚度与载流能力的匹配。电源层的铜箔厚度通常为 2oz（70μm），比信号层（1oz）厚一倍，载流能力达 10A（20cm² 面积），满足大多数工业设备需求。对于大电流区域（如电机驱动模块，5-8A），可局部加厚铜皮至 3oz（105μm），或增加 “散热过孔”（孔径 0.4mm，间距 2mm）连接到接地层，将温度控制在 70℃以内。

电源层的 “完整性保护”。避免在电源层开过多孔洞（如为避让过孔而切割铜皮），孔洞直径总和不应超过电源层面积的 5%，否则会导致阻抗上升（从 5mΩ 增至 15mΩ）。若必须开孔，需在孔洞周围布置 “补偿过孔”（数量与孔洞直径成正比），维持电流路径的连续性。PCB 四层板厂家的阻抗测试显示，保护完整的电源层，100MHz 频率下的阻抗＜10mΩ，比破损电源层（30mΩ）低 67%。

接地层设计：电源稳定的 “零电位基准”

四层 PCB 的接地层（通常为第三层）是电源管理的 “隐形支柱”，其设计需实现 “低噪声” 和 “信号屏蔽” 双重功能：

单点接地与多点接地的 “场景适配”。低频电路（＜1MHz，如传感器）采用单点接地（所有地线汇总到一点），避免形成接地环路（环路会产生 50mV 噪声）；高频电路（＞10MHz，如高速数据线）采用多点接地（地线通过过孔就近连接接地层），缩短接地路径（长度＜5mm），降低阻抗（从 20mΩ 降至 5mΩ）。

接地层与电源层的 “镜像耦合”。电源层与接地层平行布置，间距控制在 0.2-0.3mm（通过半固化片厚度调节），形成 “平板电容”（电容值约 10nF/cm²），能吸收电源噪声（100kHz-1MHz 频段的噪声降低 20dB）。这种结构相当于内置 “去耦电容”，减少了外部电容的使用量（可减少 30%），同时响应速度更快（从 100ns 提升至 10ns）。

电源管理的关键组件布局

四层 PCB 的电源管理离不开关键组件的合理布局，PCB 四层板厂家的经验如下：

电源芯片的 “就近原则”。将 DC-DC 转换器、LDO 等电源芯片靠近负载（如 MCU、传感器），缩短供电路径（距离＜3cm），电压降可控制在 0.1V 以内。例如，在智能音箱的四层 PCB 中，5V 转 3.3V 的 LDO 芯片距离 MCU 仅 2cm，3.3V 电压的纹波从 50mV 降至 20mV，音频输出的噪声（底噪）降低 15dB。电源芯片的输入输出电容需紧贴引脚（距离＜5mm），形成 “小环路”（面积＜1cm²），吸收开关噪声（噪声峰值从 200mV 降至 50mV）。

滤波组件的 “分层协作”。在电源入口处放置大容量电解电容（100μF）滤除低频噪声（50-100Hz）；在电源层与接地层之间增加陶瓷电容（100nF）抑制高频噪声（1-100MHz）；在芯片电源引脚旁布置小容量电容（10nF），应对芯片的瞬时电流需求（响应时间＜1ns）。这种 “分层滤波” 策略能使电源噪声在全频段（10Hz-1GHz）降低 30dB，远优于单层滤波（15dB）。PCB 四层板厂家的频谱分析显示，采用该策略的四层 PCB，电源噪声的总有效值从 100mV 降至 20mV。

批量生产的电源层质量控制

四层 PCB 的电源层质量直接影响电源管理效果，PCB 四层板厂家建立了专项检测体系：

电源层阻抗测试。用四探针法测量电源层与接地层之间的阻抗，100MHz 频率下应＜10mΩ，阻抗过高会导致噪声抑制能力下降。每批次抽取 10 块板测试，合格率需＞95%，否则需调整层压参数（如增加铜箔厚度）。

电压纹波测试。在满载条件下（如 10A 电流），测量关键电压点的纹波（峰峰值），3.3V 电压应＜50mV，5V 应＜80mV。PCB 四层板厂家的统计显示，纹波超标的产品，在实际使用中的故障率是合格产品的 10 倍。

热分布测试。通过红外热像仪检测电源层的温度分布，单点最高温度应＜80℃，温差＜10℃，避免局部过热导致的铜皮氧化（电阻增加）。某测试显示，温度超过 90℃的电源层，6 个月后的铜皮电阻增加 20%，影响供电稳定性。

四层 PCB 的电源管理，是 “分层设计” 与 “噪声控制” 的完美结合。通过独立电源层、接地层的协同工作，以及分区供电、滤波隔离等技巧，能为复杂设备提供稳定、低噪声的电源，这是双层 PCB 难以企及的优势。对于工程师而言，理解四层 PCB 的电源管理逻辑，才能在设计中充分发挥其性能 —— 与 PCB 四层板厂家密切配合，优化电源层布局和接地策略，既能满足工业级设备的可靠性要求，又能控制成本（比六层板低 30%）。
