一文读懂PCB埋阻埋容工艺

拆开现在的智能手表,你会发现 PCB 板上的元器件密密麻麻,却比五年前的产品小了一大圈。这可不是简单的 "缩小术",而是藏着一个关键技术 ——PCB 埋阻埋容工艺。它把电阻、电容直接做进电路板内部,就像在墙体里预埋管线,既省空间又高效。

什么是埋阻埋容?一句话说清原理

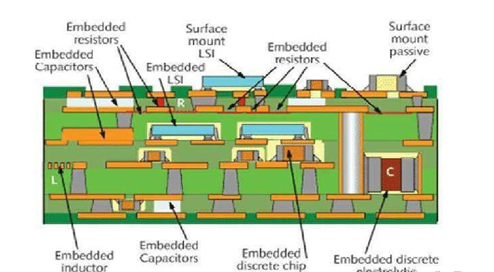

传统 PCB 板上,电阻电容都是像小积木一样焊在表面,占地方不说,还容易因振动脱落。埋阻埋容技术彻底改变了这种模式:

  • 埋阻:用特殊电阻浆料在 PCB 内层画出电阻图案,固化后就成了 "隐藏电阻",尺寸能做到 0.1mm×0.1mm,比芝麻粒还小

  • 埋容:在两层铜箔中间夹一层高介电常数介质,像三明治一样压进 PCB 里,厚度仅几微米,容量却能满足多数高频电路需求

    为什么要费劲把元件藏进 PCB?三个硬核优势

    空间利用率直接拉满

    智能手表的 PCB 面积只有几平方厘米,既要装处理器又要放传感器,表面根本摆不下那么多元件。埋阻埋容就像 "地下停车场",把电阻电容挪到 PCB 内部,表面就能腾出空间。比如某品牌手环的心率监测模块,用埋阻替代传统 0402 封装电阻后,模块体积缩小 25%,终于能塞进狭窄的表带里。

    信号传输速度明显提升

    电阻电容贴在表面时,引脚连线至少有几毫米长,高频信号跑起来就像在小路上绕弯,容易堵车。埋在内部后,连线长度能缩短到 0.1mm 以内,相当于把小路换成直达高速。在 5G 基站的 PCB 设计中,这种短路径能减少 30% 的信号损耗,通话延迟明显降低。

    设备更抗造,寿命更长

    传统贴片电阻的焊点在振动时就像玻璃接头,手机掉地上可能就震松了。埋阻埋容和 PCB 是一体的,没有焊点隐患。汽车电子测试显示,经过 1000 小时振动试验,埋阻的故障率比贴片电阻低 80%,这也是车载 PCB 越来越多地采用这项技术的原因。

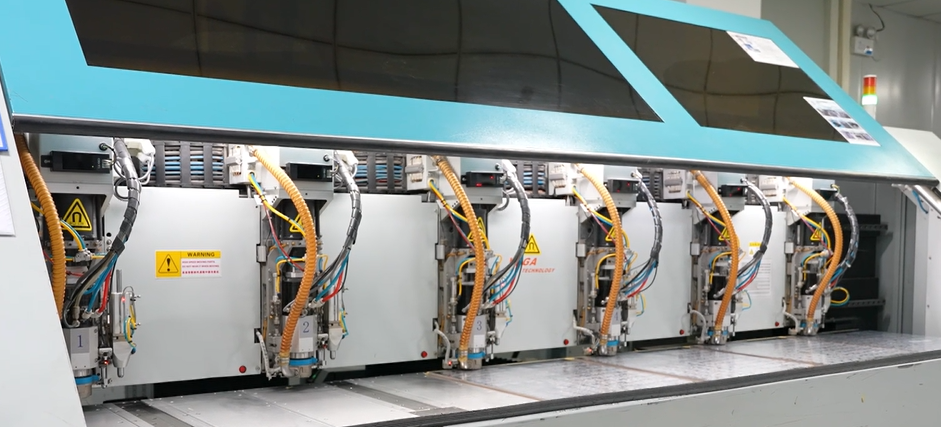

    埋阻埋容是怎么造出来的?关键步骤拆解

    材料是基础:电阻浆料像 "电子墨水"

    做埋阻用的浆料很讲究,里面混着碳黑或金属粉末,通过调整比例控制电阻值。好的浆料要满足两个要求:一是电阻值稳定,温度变化 100℃,阻值波动不能超过 1%;二是能像墨水一样均匀印刷,最细能画出 0.05mm 宽的线条。

    埋容的介质材料更特殊,常用钛酸钡基陶瓷浆料,介电常数是普通 PCB 基材的 10 倍以上。就像同样大小的杯子,用它能装更多 "电荷水",这也是小体积能做出实用电容的关键。

    埋阻制作:两种工艺各有千秋

    • 印刷法:适合批量生产,用丝网印刷把电阻浆料印在 PCB 内层,150℃固化后成型。优点是成本低,缺点是精度一般,电阻误差在 ±10% 左右,适合对精度要求不高的场景,比如电源滤波电路。

    • 沉积法:用溅射工艺在 PCB 上镀一层镍铬合金薄膜,再用光刻刻出电阻图案。精度能做到 ±1%,但成本是印刷法的 3 倍,多用于医疗设备的精密电路。

    某 PCB 厂师傅透露,他们给呼吸机做埋阻时,必须用沉积法,因为哪怕 0.5% 的电阻误差,都可能影响氧气浓度控制精度。

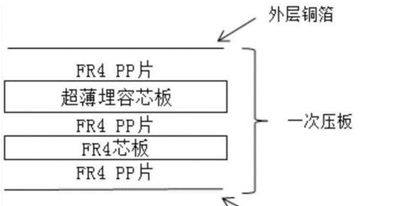

    埋容制作:像做三明治一样层层叠加

    埋容的工序更复杂,得三步精心操作:

    1. 先在 PCB 内层蚀刻出下电极(铜箔),形状像小方块

    1. 涂一层介质材料,厚度控制在 1-5μm,薄了容易击穿,厚了容量不够

    1. 再在上面蚀刻出上电极,和下电极精准对齐,偏差不能超过 0.02mm

    某工程师展示过报废的埋容样品:因为上下电极错位 0.05mm,容量直接少了一半,这就是为什么对位精度要求这么严。

    哪些场景特别适合用埋阻埋容?

    消费电子:为轻薄化保驾护航

    现在手机摄像头越来越多,PCB 空间寸土寸金。某旗舰机的主摄驱动电路用了 28 个埋阻、16 个埋容,把原来需要单独放置的滤波电路集成进主板,终于在机身厚度不变的情况下塞进了潜望式镜头。

    医疗设备:可靠第一

    心脏起搏器的 PCB 必须万无一失,任何一个元件松动都可能致命。埋阻埋容没有焊点,在体内液体环境下也不会腐蚀,某品牌起搏器采用这项技术后,使用寿命从 5 年延长到 7 年。

    汽车电子:抗住恶劣环境

    发动机舱温度能到 125℃,传统电容容易鼓包。埋容用的陶瓷介质耐温达 200℃,在涡轮增压控制器里表现稳定。某车企测试显示,采用埋容的 ECU(电子控制单元),高温环境下的故障率降低 60%。

    这项技术有什么短板?普及还需突破这些坎

    目前埋阻埋容还没完全普及,主要有三个原因:

    • 精度有限:印刷法做的埋阻误差 ±10%,没法替代高精度电阻,比如测量仪器里的 0.1% 精度电阻还得用贴片

    • 成本较高:一条埋阻埋容生产线比普通 PCB 线贵 200 万,导致采用该技术的 PCB 单价高 30%,中低端设备还在用不起

    • 设计复杂:工程师得重新学习布局规则,比如埋容旁边不能走过孔,否则会影响容量稳定性,这对新手不太友好

    不过这些问题正在改善,某材料公司新研发的纳米银浆料,能把埋阻精度提升到 ±5%;而量产规模扩大后,成本也在逐年下降,预计 3 年内中端手机会全面普及这项技术。

    ​埋阻埋容技术不算颠覆性创新,却实实在在解决了电子设备小型化的痛点。从智能手表到汽车雷达,它就像一位隐形的空间优化大师,让我们的电子产品在有限尺寸里塞进越来越多的功能。随着成本下降和技术成熟,未来我们身边会有更多设备用上这项 "藏起来" 的黑科技。
