红外遥控源码笔记二

本文详细解析了红外遥控源码的工作原理,包括初始化过程、定时器配置、上升沿与下降沿捕获、中断处理及解码流程。通过解读源码,理解如何检测引导码并进行数据解码。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

红外遥控源码解析一

Remote_Init(void)

//PA1 输入 上拉输入
TIM向上计数模式
IC2映射到TI5上
上升沿捕获
不分频
//IC4F=0011 配置输入滤波器 8个定时器时钟周期滤波
//允许更新中断 ,允许CC2IE捕获中断

TIM5_IRQHandler

在这里插入图片描述

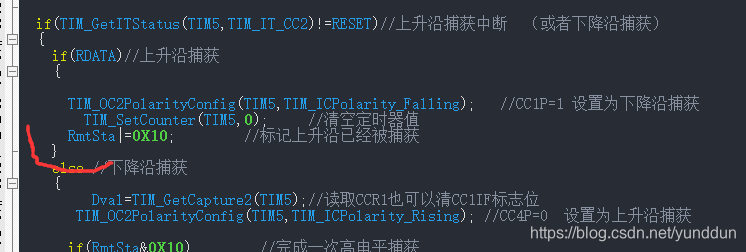

由于产生了上升沿,进入中断函数,并且检测是上升沿捕获

  1. 设置为下降沿捕获
  2. 清空定时器开始计时
  3. 标志上升沿已经捕获
  4. 退出中断函数
  5. 等待下降沿。。。

在这里插入图片描述

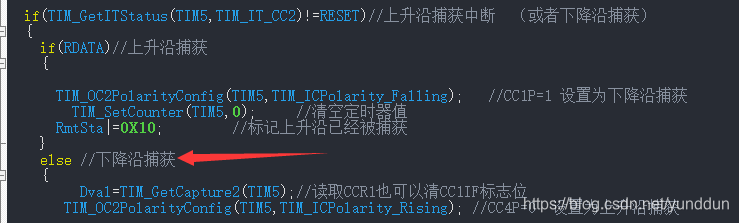

当下降沿来临时,进入中断函数,并且判断是否为下降沿
在这里插入图片描述

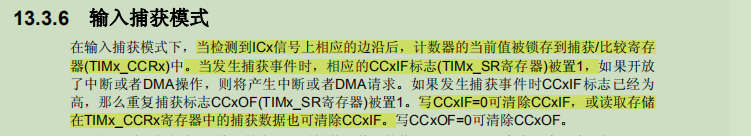

1.读取计数器的值,并且清除CC1IF标志位
2.设置为上升沿捕获

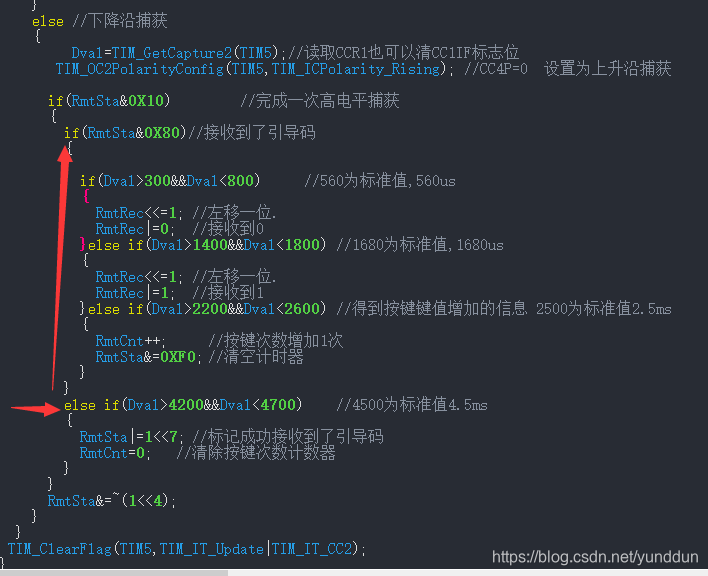

在这里插入图片描述先检测4.5ms的引导码
如果未检测到则解码失败
如果检测到则RmtSta|=1<<7; //标记成功接收到了引导码,方可进入上面的解码部分
然后退出中断函数,等待接下来的数据

在这里插入图片描述

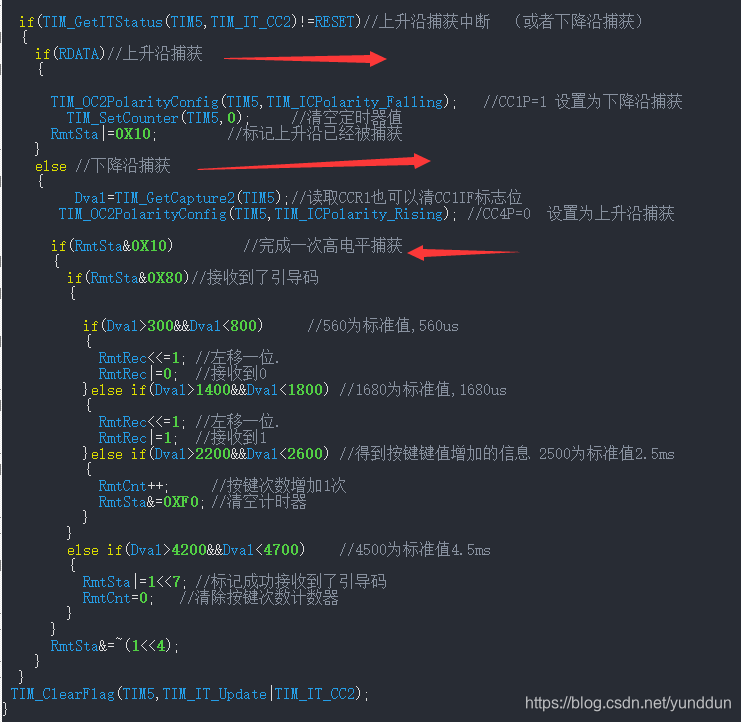

重复上面的步骤
1.检测到上升沿,进入中断,设置为下降沿,退出函数
2.检测到下降沿,读取计数器,设置为上升沿
3.因为已经读取到了引导码,此时方可进入第三个箭头的if语句
4.if判断解码,0或者1或者连发
5.最后清除更新中断和捕获中断

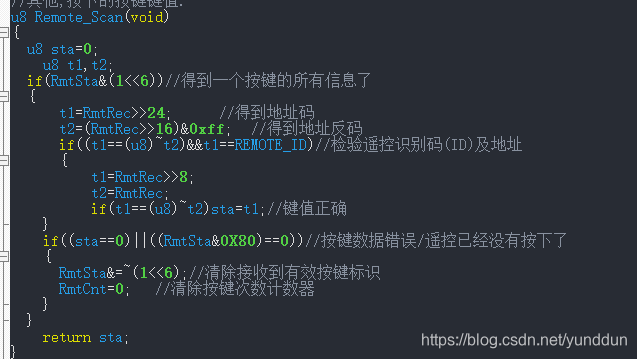

在这里插入图片描述最后在main函数调用Remote_Scan函数即可解码出来

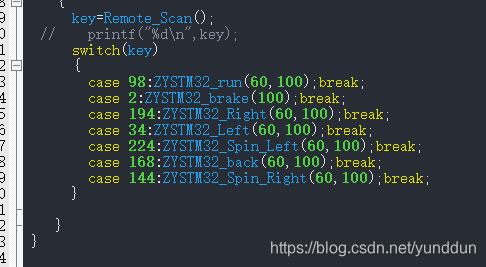

在switch里面判断按到了什么按键即可

在这里插入图片描述
