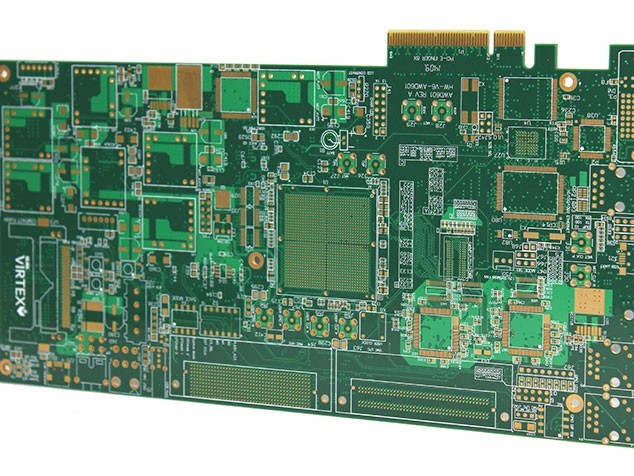

为您的六层板提供内层开路与短路缺陷的解决方案

六层板缺陷问题的严重性?

在高端电子领域，六层板内层开路与短路缺陷直接决定产品可靠性。这些缺陷隐藏在内部，传统检测手段难以发现。

• 开路缺陷：导致信号中断，设备功能完全失效。某通信模块因内层开路出现间歇性故障，售后维修成本超过原始制造成本的25%。

• 短路缺陷：引发电源网络崩溃，甚至烧毁核心芯片。某工控设备因层间铜箔短路（介质厚度＜8μm），整批产品召回损失达180万元。

• 漏检后果：内层缺陷在组装后暴露，返修需拆解全部元件，维修成本是制造阶段修复的20倍以上。

因此，提升内层缺陷捕捉率是保障六层板可靠性的核心任务。

缺陷检测的技术原理与难点

开路缺陷的检测机制

开路表现为线路物理断开，主要检测手段依赖电信号与电磁波响应：

• 电测试法：通过飞针测试仪测量线路电阻。开路时电阻值趋向无穷大，但测试点需覆盖全部网络节点。六层板内层线路被外层覆盖，仅有10%的测试点可外露。

• X射线成像：利用铜箔（衰减系数33cm⁻¹）与基材（衰减系数3.5cm⁻¹）的X光吸收率差异。开路处显示灰度突变（暗区突然中断），但层间线路投影重叠时分辨率降至50μm。

短路缺陷的识别原理

短路是线路异常连接，检测需更高精度：

• 毫欧级电阻测量：短路点电阻＜0.5Ω，毫欧表可定位故障区域。但电源层全域短路时，需分段加热（升温速率≤5℃/min）配合红外热像仪定位，温差精度需达0.05℃。

• 三维X射线扫描：倾斜30°以上角度拍摄，分离层间影像。层压错位导致的短路在X光下呈现灰度混浊区域，但盲埋孔区域存在检测盲区。

核心难点：六层板层间距仅0.2mm，内层铜厚35μm。缺陷尺寸＜20μm时，常规检测漏检率高达15%。

解决方案：缺陷捕捉率提升

工艺优化：从源头减少缺陷

• 蚀刻精度控制
  采用动态蚀刻补偿技术：线宽＞100μm时补偿蚀刻量3μm，＜50μm时补偿5μm，避免因蚀刻不净（残留铜）或过度（开路）引发的缺陷。某企业实施后，内层短路率下降40%。

• 层压参数规范
  层压温度偏差需＜±2℃，压力波动＜0.05MPa。层间介质厚度＞8μm可杜绝铜箔穿透，使用玻璃纤维增强树脂（介电常数4.5）提升绝缘强度。

检测技术升级：精度与效率突破

• 高分辨率X光分层扫描
  采用200kV高压源提升对比度，结合CT扫描重建内层三维模型。将过孔偏移检测精度从50μm提升至20μm，开路漏检率降至3%以下。深圳某厂商应用后，缺陷修复成本减少67%。

• 飞针测试与边界扫描融合
  对不可外露网络植入边界扫描链（JTAG），飞针仅接触10%关键点即可推导全部网络状态。测试覆盖率从70%提升至98%，耗时缩短60%。

智能分析系统：数据驱动决策

• AOI与AI联合分析

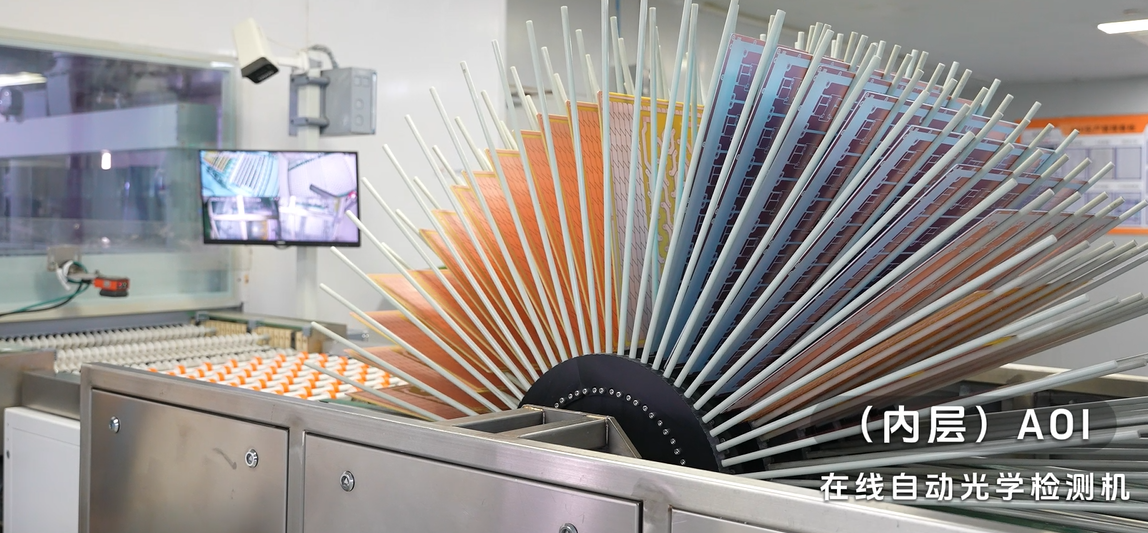

  自动光学检测（AOI）扫描外层对准标记，AI算法推算内层错位概率。设置层间对位公差≤25μm，预警偏移风险。某六层板生产线由此减少80%的层压返工。

• 实时阻抗监测
  内层开路会导致阻抗突变。时域反射仪（TDR）发送200ps脉冲信号，定位开路点精度达0.1mm。高频信号板适用性100%，但需避免蛇形走线干扰。

修复技术：降低报废损失

• 激光诱导电镀修复
  对长度＜200μm的开路，聚焦激光在缺陷处沉积铜层（厚度0.5-1μm），导电恢复率达95%。修复耗时仅3秒/点，成本不足新制板的10%。

• 离子束刻蚀隔离
  用聚焦离子束（FIB）刻蚀短路点铜箔，最小刻蚀宽度1μm。适用于50μm²以下的短路区域，避免挖空整块层压板。

​

总结：

技术选择需匹配产品需求：

• 内层开路检测：消费电子板优选飞针+边界扫描（成本敏感），高频通信板适用TDR阻抗定位（信号完整性优先）。

• 内层短路检测：高密度集成板采用三维X射线扫描（BGA密集区适用），电源模块用毫欧表+红外热成像（大电流网络高效定位）。
