四层PCB价格构成与成本优化策略全解析

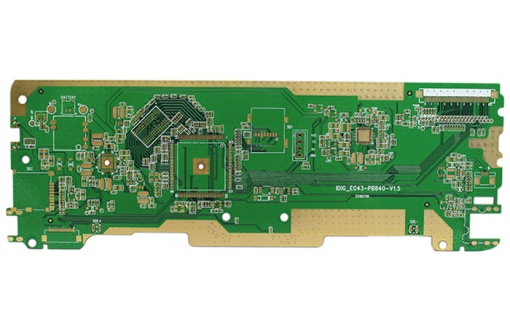

价格问题的核心影响

四层PCB的价格问题直接影响产品开发效率和市场竞争力。

• 研发成本压力：四层板打样基础费用约500元（5片起），高频或精密设计（如2/2mil线宽）价格上浮30%。某医疗设备因未预估阻抗控制费用（+20%），导致研发预算超支25%。

• 量产成本控制：大批量生产中，四层板每平方米价格从600元（常规工艺）到1200元（高精度）不等，占整机成本15%-30%。

• 决策陷阱：误选双层板替代四层板，导致通信设备信号干扰，后期改板成本增加200%。

数据显示：四层板良率（85%-90%）低于双层板（＞95%），10%的良率损失直接转化为成本。

价格构成的技术原理

1. 材料成本的结构性差异

• 基材等级：常规FR-4板材约420元/㎡，高频材料（如罗杰斯RO4350B）价格翻倍。

• 铜箔厚度：1oz铜厚为标准配置，每增加1oz（如2oz），成本上升50元/㎡。

• 油墨与工艺：沉金工艺比喷锡贵100元/㎡，阻焊油墨杂色增加10元/㎡。

2. 工艺难度的隐性加价

• 设计复杂度：

  • 线宽≤3mil（0.075mm）比常规设计（≥4mil）加工费高30%；

  • 盲埋孔设计增加激光钻孔成本（+20%）。

• 层压与对准：四层板需3次压合（耗时4-6小时），层间错位＞25μm直接报废。

3. 批量与订单的杠杆效应

• 工程费占比：小批量订单中，工程费（600元+0.01元/cm²）占总成本50%以上。

• 尺寸利用率：10cm×10cm板若未拼版，材料利用率仅60%；拼版后提升至85%，成本降低22%。

成本优化解决方案

1. 设计阶段控制核心变量

• 线宽与孔径规范：

  • 线宽/线距≥4mil（0.1mm），避免高精度加价；

  • 孔径≥0.2mm，减少钻孔成本（＜0.2mm孔单价翻倍）。

• 层叠简化策略：电源层用2oz铜箔替代内层分割，节省盲孔费用（例：工控板成本降18%）。

2. 工艺选择的平衡法则

• 表面处理：消费电子选喷锡（0.45元/㎡），工业设备用沉金（保障焊点可靠性）。

• 阻抗控制技巧：外层线宽增加10%，省去阻抗测试费用（单次测试费＞2000元）。

3. 订单策略实现边际降本

• 拼版最大化：将5块10cm×10cm板拼为单版，工程费分摊降低40%。

• 批量阶梯采购：

  • 首单100片按公式：（长×宽×0.6×数量+300）÷数量；

  • 超500片触发折扣，单价降至基础价80%。

4. 供应链协同优化

• 交期与付款：

  • 常规交期5天比加急（48小时）便宜30%；

  • 现金付款获5%折扣。

• 替代材料方案：无铅喷锡+HAL工艺比沉金成本低50元/㎡，且满足RoHS认证。

总结：

1. 刚性需求场景（必须用四层板）：

• ＞100MHz高速电路（如ARM处理器）；

• BGA封装引脚间距＜0.8mm；

• 医疗/汽车电子等高EMC要求领域。

2. 成本敏感场景（可优化结构）：

• 电源模块用2oz铜箔+双层板替代；

• 低频控制区（如继电器驱动）保留双层设计，混合方案降本37%。

3. 未来趋势：

• 新型半固化片材料2025年量产，预计降价15%；

• 国产FR-4板材（如生益科技）比进口便宜20%。

核心法则：小尺寸低频选双层（＜5cm板价差2倍），大板高速必四层（＞10cm板价差4倍）；批量过百谈阶梯折扣，拼版混合设计降本＞30%。

​

行业警示：务必在Gerber文件中明确：板材类型、铜厚、表面工艺、阻抗要求、特殊孔径——信息齐全可减少70%沟通成本。
