面向5G毫米波应用的PCB制造革新:半加成法(mSAP)解析

半加成法(Modified Semi-Additive Process, mSAP)凭借其独特的工艺特性,正成为5G毫米波PCB制造的核心技术之一。

一、高频信号传输的精度保障

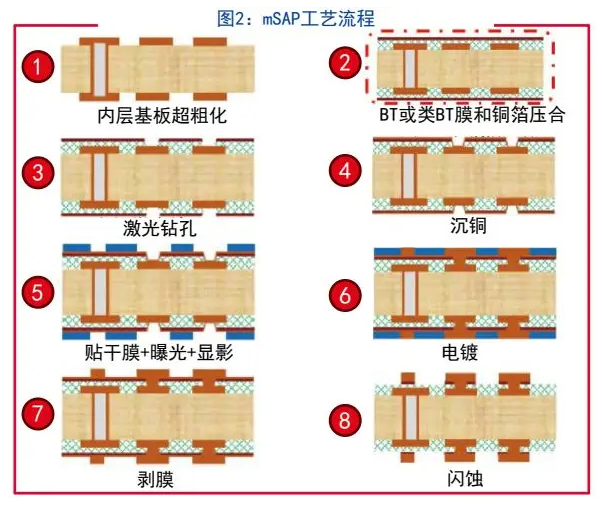

在毫米波频段(24GHz-100GHz),信号传输对PCB线路的阻抗一致性要求达到±5%以内。传统减成法工艺因蚀刻侧蚀问题,难以控制线宽公差,导致阻抗波动显著。mSAP通过"种子铜电镀+选择性蚀刻"的工艺路径,实现线宽/线距(L/S)15μm的精细加工能力。其核心优势在于:

  1. 垂直度高的线路截面:初始铜层厚度仅0.3μm,电镀加厚后通过差分蚀刻形成矩形截面,有效抑制侧蚀效应,确保阻抗偏差小于3%。

  2. 材料介电常数稳定性:配合低损耗基材(如改性聚四氟乙烯),mSAP工艺可将高频信号传输损耗降低至0.8dB/inch以下,满足28GHz频段的天线模块需求。

二、高密度互连的实现路径

5G毫米波设备的小型化趋势要求PCB在有限空间内集成射频前端、数字基带和电源管理模块。mSAP通过三项关键技术突破空间限制:

  1. 微孔阵列布线:采用激光钻孔技术实现直径50μm的微孔,配合电镀填铜工艺,使盲埋孔密度提升至2000孔/inch²,适用于射频模块的3D堆叠设计。

  2. 共面波导优化:通过精确控制线路与参考平面的间距(<10μm),将共面波导的损耗降低20%,显著改善毫米波频段的信号完整性。

  3. 嵌入式无源器件集成:在L/S 20μm/20μm的线路层中嵌入0402封装的射频电感,减少30%的布线面积。

三、工艺成本与可靠性的平衡

尽管mSAP设备投资较传统工艺增加约40%,但其全流程经济性在量产中得到体现:

  1. 铜材利用率提升:仅对功能区域进行电镀,铜箔消耗量减少60%,特别适合高频陶瓷基板等昂贵材料的应用场景。

  2. 良率控制机制:采用在线2D量测系统实时监控线宽公差,结合自动光学修复(AOI)技术,将批量生产良率稳定在98%以上。

  3. 热可靠性验证:通过热冲击试验(-55℃~125℃循环1000次)证明,mSAP工艺的焊盘空洞率小于5%,优于传统工艺的15%水平。

四、面向未来的工艺演进

随着3nm芯片封装和AI边缘计算的发展,mSAP技术持续迭代:

  1. 混合工艺集成:将mSAP与埋置铜块(Buried Copper)技术结合,实现电源网络的低阻抗传输与信号层的精细布线共存。

  2. 卷对卷生产模式:针对柔性毫米波天线阵列,开发柔性基材的连续mSAP生产工艺,线宽分辨率可达10μm。

  3. AI驱动的工艺优化:引入机器学习算法预测电镀均匀性,将工艺参数调整周期从48小时缩短至4小时。

对于5G毫米波PCB工程师而言,mSAP技术不仅是应对高频挑战的解决方案,更是实现产品差异化的关键工艺。其核心价值体现在:

  • 高频性能突破:满足60GHz以上频段的信号完整性要求

  • 设计自由度提升:支持0.4mm间距的BGA封装和毫米波天线集成

  • 量产成本可控:通过材料优化和工艺标准化实现高性价比
