PCB打样文档瘦身指南：批量设计的“极简主义”

当新手工程师颤抖着交出200页设计文档时，PCB板厂的回复却是一张皱巴巴的调查表：“请勾选板厚和铜重”——这暴露出一个残酷真相：文档厚度≠专业深度。在“多品种、小批量”主导的硬件创新时代，学会给IPC文档体系“做减法”，才是工程师的终极生存技能。

一、IPC文档迷局：C级豪华套餐 vs 小批量的“简餐需求”

IPC的文档宇宙按用途分裂为五大星系：

• 电路设计系：原理图+逻辑图（灵魂蓝图）

• PCB设计系：加工图+菲林（肉身铸造厂）

• 加工测试系：BOM+检验标准（质检法庭）

而文档等级更像餐厅套餐：

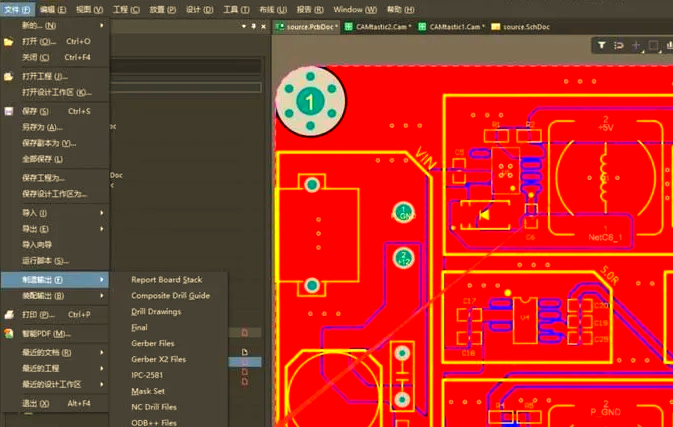

│── Grade C：满汉全席（含3D模型/IPC-2581文件）
│── Grade B：商务套餐（Gerber+装配图）
└── Grade A：快餐简盒（仅菲林+1页说明）

二、小批量文档瘦身三定律

定律1：砍掉冗余参数，锁定致命项

• 必保留：板厚公差（±10%）、阻抗控制线（标△警示）、拼板工艺边（≥5mm）

• 可删除：TG值（除非>150℃）、CTE曲线（板厚<1.6mm时）、介电常数（非高频场景）

科普时刻：CTE（热膨胀系数）是基材与铜箔的“热舞步差”，当FR-4在Tg点后Z向膨胀暴增5倍，2oz厚铜板可能变身“薯片”

定律2：用视觉符号替代文字

• 禁布区：用红色斜线填充比写“Keepout”高效3倍

• 特殊孔：在板边标注“⚡”比“金属化孔接地”更醒目

• 极性标识：二极管旁印“⦻”符号防反插，省去装配说明页

定律3：BOM的“奥卡姆剃刀”

• 电容矩阵：将“100nF±10% 50V X7R 0805”简化为“C1-C20：100nF 0805”

• 芯片别名：标注“STM32F103C8T6=GD32F103C8T6（可替代）”省去两页附录

三、跨时空传递设计意图的“社恐福音”

当文档等级（Grade）与完整度（Level）碰撞，产生9种沟通模式：

组合模式适用场景死亡陷阱A-Level1单面板打样（＜5pcs）板厂疯狂电话轰炸B-Level2四层工控板（50pcs）阻抗线未特殊标注C-Level3军品级六层板（1000pcs）文档更新不同步。

行业真相：当某卫星载荷PCB因文档冗长延误发射时，NASA工程师在图纸边缘手写“阻抗100Ω±5%，其他你定”——最高效的沟通，往往只需最朴素的信息。
