板厚如何影响PCB可靠性测试结果？

板子厚度是一个隐蔽却关键的变量，PCB批量厂家捷配的测试数据显示，相同设计的 PCB 仅改变厚度（从 1.0mm 到 3.0mm），在振动、温度循环等测试中的失效模式和寿命会出现显著差异。工程师了解这种影响规律，能在设计阶段更精准地选择板子厚度，避免 “过度设计” 或 “测试不达标” 的尴尬。

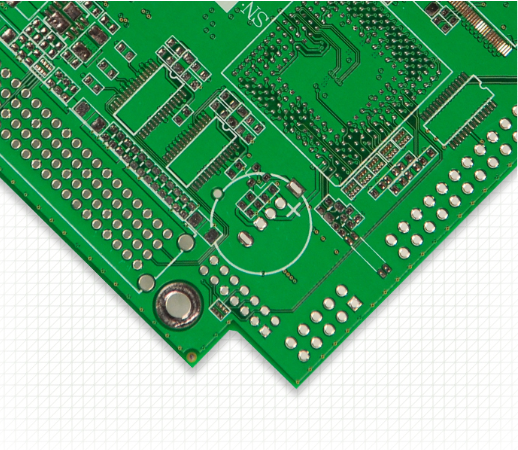

一、机械应力测试：厚度决定抗形变能力

振动测试中的 “共振临界点”

振动测试（10-2000Hz）中，PCB 的共振频率与厚度密切相关：厚板（≥2.0mm）的共振频率通常在 500-800Hz，薄板（≤1.2mm）则在 1000-1500Hz。当测试频率接近共振点时，板子的振幅会骤增 3-5 倍。

PCB 批量厂家的失效分析显示，1.0mm 薄板在 1200Hz 共振频率下，30% 的样品会出现焊点疲劳开裂；而 2.5mm 厚板在相同测试条件下，焊点失效仅 5%。但厚板若超过共振临界点（如 3.0mm 厚板在 600Hz 共振），因刚性过强，反而容易在边角产生基材裂纹，某工业 PCB 的测试中，这种失效占比达 20%。

弯曲测试的 “刚性悖论”

弯曲测试中，厚板的抗弯折能力看似更强（最大弯曲载荷是薄板的 2-3 倍），但实际风险隐藏在焊点处。3.0mm 厚板在弯曲测试（挠度 1.5mm）时，焊点承受的应力是 1.6mm 厚板的 1.8 倍，更容易出现焊盘剥离。PCB 四层板厂家的对比测试显示，2.0mm 厚板的焊点在弯曲测试中的寿命（循环次数）比 3.0mm 厚板长 40%，比 1.0mm 薄板长 60%，呈现 “中间厚度更优” 的规律。

二、热应力测试：厚度影响热分布均匀性

温度循环测试的 “梯度效应”

温度循环（-40℃至 125℃）中，厚板的热传导慢，导致表层与内层的温差比薄板大 5-8℃。这种温差会使厚板产生更大的热应力，层间结合力下降更快。

3.0mm 厚板的层间剥离率达 8%，1.6mm 厚板仅 3%。但薄板因整体热变形量大（热膨胀系数相同，厚度大则绝对变形量大），在高温阶段（125℃）的线路偏移量是厚板的 1.5 倍，高频线路（≥10GHz）的阻抗偏差更容易超标。

湿热测试的 “吸湿差异”

厚板的基材用量多，吸湿量是薄板的 1.5-2 倍。在 85℃/85% RH 湿热测试中，3.0mm 厚板在 500 小时后绝缘电阻下降至初始值的 50%，而 1.0mm 薄板仅下降 30%。这是因为厚板内部的水汽难以扩散，容易在层间形成微电池效应，加速铜层腐蚀。某 PCB 六层板厂家通过在厚板中增加疏水添加剂，使湿热测试后的绝缘电阻保持率提升至 70%。

三、电气可靠性测试：厚度与性能的平衡

绝缘电阻测试

厚板的爬电距离更容易满足要求（相同间距下，厚板的三维空间距离更大），在 1000V 高压绝缘测试中，3.0mm 厚板的通过率（98%）高于 1.0mm 薄板（92%）。但厚板若存在钻孔缺陷（如孔壁粗糙），在湿热环境下的绝缘失效风险更高，这也是 PCB 批量厂家对厚板钻孔精度要求更严（偏差≤0.05mm）的原因。

耐电压测试

厚板的介电强度测试表现更稳定，0.2mm 间距的线路在 3.0mm 厚板上可耐受 500V 电压，而 1.0mm 薄板在相同条件下可能出现击穿。但这种优势在高频高压场景会减弱，因为厚板的层间电容小，高频高压下的局部电场强度更高，反而容易产生电晕放电。

四、工程师选择厚度的参考建议

按应用环境优先级选择

• 振动 / 冲击为主的环境（如汽车、轨道交通）：优先选 2.0-2.5mm 厚板，兼顾抗机械应力和热应力；

• 温差大的环境（如户外设备）：优先选 1.6-2.0mm 厚板，减少热梯度影响；

• 高压低振动环境（如电源设备）：可选 3.0mm 厚板，利用其绝缘优势。

结合测试标准调整

若产品需通过严格的可靠性标准（如 IPC-A-600 Class 3），应向 PCB 批量厂家索取不同厚度的测试数据，避免仅凭经验选择。例如，某医疗设备需通过 1000 次温度循环测试，对比数据后选择 2.0mm 厚板，比最初设计的 3.0mm 厚板节省了 20% 成本。

​

预留测试验证余量

在初样阶段，对 2-3 种厚度的 PCB 进行全项可靠性测试，根据结果锁定最优厚度。某智能仪表厂商通过测试发现，1.8mm 厚板在各项可靠性指标中综合表现最佳，最终放弃了原设计的 2.5mm 厚板。

板子厚度对 PCB 可靠性测试的影响是多维度的，没有绝对的 “厚好” 或 “薄好”。工程师需结合产品的应用场景，参考 PCB 批量厂家的测试数据，才能在可靠性与成本、性能之间找到最佳平衡点，让产品在实际使用中真正 “可靠”。
