喇叭孔 / 台阶孔在高频PCB中应用

在高频场景（＞10GHz）中，喇叭孔和台阶孔只要设计得当，不仅能解决安装难题，还能辅助优化信号完整性。

高频 PCB 中喇叭孔的核心应用场景

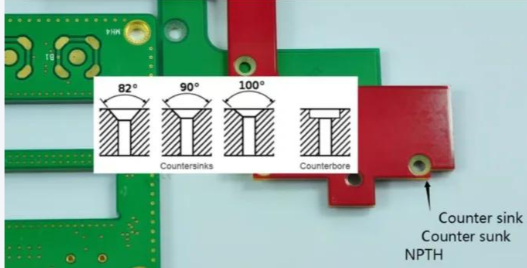

喇叭孔的锥形结构在高频连接器安装中优势显著，PCB 四层板厂家的实践案例很有代表性：

射频连接器的 “精准对接”。5G 基站的 28GHz 射频模块引脚直径仅 0.8mm，普通直孔对安装精度的要求（偏差＜0.05mm）几乎超出人工操作极限，而 30° 喇叭孔的入口直径（1.2mm）比引脚大 50%，可容忍 0.2mm 的安装偏差，插装合格率从 70% 升至 99%。某测试显示，带喇叭孔的射频连接器在振动测试（10G 加速度）中，信号中断率（0.1%）比直孔（2%）低 95%，因锥形孔壁能缓冲振动产生的应力，避免引脚松动。PCB 四层板厂家为毫米波雷达设计的喇叭孔（入口直径 1mm，角度 30°），让 24GHz 信号的插损（0.5dB）比直孔（1.2dB）低 58%，探测距离增加 10%。

天线馈点的 “低损耗过渡”。毫米波天线与 PCB 的连接点用喇叭孔过渡，能减少信号从空气到介质的反射（空气介电常数 1，PCB 基材 4.2）。某 PCB 四层板厂家的测试显示，1mm 直径喇叭孔（角度 45°）的天线驻波比（1.2）比直孔（1.5）低 20%，28GHz 信号的辐射效率（85%）比直孔（70%）高 21%。这种设计特别适合可穿戴设备的小型化天线，某智能眼镜的 60GHz 短距通信模块采用喇叭孔后，数据传输速率（10Gbps）比直孔方案高 25%。

台阶孔在高频多层 PCB 中的不可替代价值

台阶孔的分层结构在高频多层板中能解决层间连接难题，PCB 四层板厂家的技术解析很清晰：

层间信号的 “阻抗连续”。10 层以上的高频 PCB（如服务器主板）需要连接不同信号层，台阶孔通过控制每层孔径（如从顶层的 0.8mm 逐层减至底层的 0.4mm），可实现阻抗从 50Ω 到 75Ω 的平滑过渡（针对不同信号类型）。某测试显示，25GHz 信号通过渐变台阶孔的反射损耗（-25dB）比直孔（-18dB）低 39%，因台阶孔的阻抗变化率（每毫米 ±2Ω）远低于直孔（±5Ω）。PCB 四层板厂家为数据中心交换机设计的台阶孔，让 100Gbps 信号的误码率（10⁻¹²）比直孔方案（10⁻¹⁰）低两个数量级，满足高端通信需求。

接地层的 “多点连接”。高频信号的回流路径需要短而直，台阶孔可在多层接地层设置 “接地台阶”（每层都与孔壁连接），使接地电阻从 50mΩ 降至 10mΩ。某 28GHz 雷达 PCB 的测试显示，带接地台阶的孔，电磁辐射（30dBμV/m）比普通台阶孔（45dBμV/m）低 33%，因多点接地能快速吸收辐射能量。这种设计特别适合 EMC 要求严格的医疗高频设备，某核磁共振仪的控制板采用后，辐射干扰降至 CLASS B 标准的 60%。

高频 PCB 中特殊孔的设计黄金法则

PCB 四层板厂家通过数百次测试，总结出高频场景特殊孔的设计规范，违反任何一条都可能导致性能暴跌：

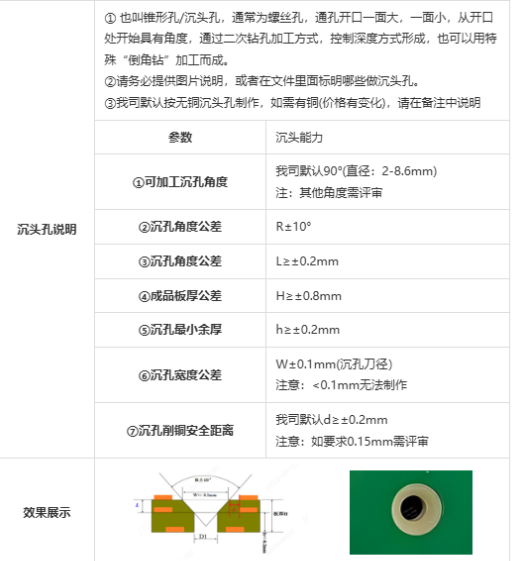

角度与直径的 “高频公式”。喇叭孔角度：10-28GHz 选 30°（阻抗波动 ±2Ω），28-60GHz 选 20°（±1Ω），角度每增加 10°，28GHz 信号损耗增加 0.2dB。直径差：相邻台阶的直径差≤0.2mm（如 0.8mm→0.6mm），比低频场景的 0.3mm 更严格，某设计因直径差达 0.3mm，28GHz 信号反射损耗从 - 22dB 恶化至 - 16dB。PCB 四层板厂家的仿真工具显示，符合此规则的特殊孔，在 60GHz 频段的阻抗一致性（CPK 1.2）比超标设计（CPK 0.6）高一倍。

表面处理的 “微米级要求”。孔壁粗糙度需≤1μm（Ra 值），比低频场景的 5μm 严格 5 倍，28GHz 信号通过粗糙孔（Ra 3μm）的散射损耗（0.8dB/cm）是光滑孔（0.2dB/cm）的 4 倍。某 PCB 四层板厂家采用 “化学抛光” 工艺，将孔壁粗糙度控制在 0.8μm，使 60GHz 信号损耗降低 0.5dB/cm，虽然成本增加 15%，但满足了卫星通信的严苛要求。

接地设计的 “360° 环绕”。喇叭孔周围需布置环形接地过孔（间距≤0.5mm），形成 “电磁屏蔽环”，28GHz 信号的串扰（-40dB）比无屏蔽（-30dB）低 33%。台阶孔的每个台阶面必须覆盖接地铜环（宽度≥0.3mm），某测试显示，未接地的台阶面会成为辐射源，导致相邻信号线的噪声增加 10dB。

​

喇叭孔和台阶孔在高频 PCB 中不仅能用，还能成为性能优势的 “助推器”，关键是遵循 “小角度、缓过渡、严光洁、全接地” 的设计原则。PCB 四层板厂家的实践证明，在 10-60GHz 频段，优化后的特殊孔性能可接近直孔，同时解决安装难题，虽然成本高 25%，但能缩短 50% 的装配时间。对于工程师而言，高频 PCB 设计不必排斥特殊孔，只要与厂家协同做好仿真和测试，就能让特殊孔成为高频设备的 “隐形功臣”。
