喇叭孔/台阶孔会影响PCB信号完整性吗？

某智能音箱的 PCB 用喇叭孔安装射频模块后，2.4GHz 信号传输距离骤减 30%—— 这揭示了特殊孔对信号完整性的隐藏影响。喇叭孔（锥形孔壁）和台阶孔（阶梯结构）虽主要用于机械安装，但其不规则形状可能导致信号反射、损耗增加，尤其在高频场景（＞1GHz）中不可忽视。

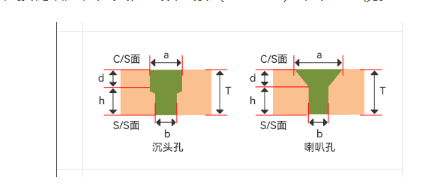

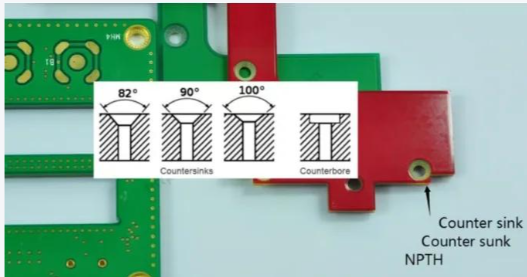

喇叭孔对信号的影响：倾斜孔壁的 “反射陷阱”

喇叭孔的锥形结构会改变信号传输路径，PCB 四层板厂家的高频测试很有说服力：

阻抗突变的控制。信号通过喇叭孔时，孔壁直径从入口到出口逐渐缩小（如 3mm→2.5mm），若变化过快（角度＞60°），会导致阻抗瞬间下降 10Ω 以上（从 50Ω 降至 40Ω），反射损耗从 - 20dB 恶化至 - 15dB。某测试显示，45° 角喇叭孔的阻抗波动（±3Ω）比 60° 角（±8Ω）小 62%，2.4GHz 信号传输距离仅减少 5%（60° 角减少 20%）。PCB 四层板厂家建议，高频信号用的喇叭孔角度应≤45°，并在孔两端增加 50Ω 阻抗匹配线（长度≥2mm），可使反射损耗恢复至 - 19dB。

孔壁粗糙度的影响。喇叭孔的倾斜孔壁若粗糙（Ra＞5μm），高频信号会产生散射损耗，10GHz 信号通过时损耗增加 0.5dB/cm（光滑孔仅 0.1dB/cm）。某四层板的测试显示，经抛光处理的喇叭孔（Ra 2μm），5GHz 信号损耗（0.6dB/cm）比未处理孔（0.9dB/cm）低 33%，证明孔壁光滑度是高频设计的关键。

台阶孔的信号挑战：台阶处的 “不连续点”

台阶孔的阶梯结构是信号传输的薄弱环节，PCB 四层板厂家的仿真数据揭示关键问题：

台阶过渡的阻抗设计。相邻台阶的直径差若＞0.5mm（如 2mm→1.4mm），会形成 “阻抗断崖”，10GHz 信号在此处的反射损耗可达 - 12dB（直孔为 - 25dB）。PCB 四层板厂家通过 “渐变台阶” 设计（直径差≤0.3mm），使阻抗变化控制在 ±2Ω 内，10GHz 信号反射损耗优化至 - 22dB。某 5G 模块的台阶孔经此优化后，信号误码率从 10⁻⁸降至 10⁻¹⁰，满足通信协议要求。

层间信号的耦合干扰。台阶孔的台阶面若未接地，会成为电磁辐射源，与相邻信号线的串扰增加 3dB（从 - 35dB 升至 - 32dB）。解决办法是在台阶面布置接地铜环（宽度≥0.5mm），某测试显示，带接地环的台阶孔，串扰降至 - 38dB，比无接地环时改善 19%，接近直孔的信号隔离效果。

​

高频场景的特殊孔设计技巧

PCB 四层板厂家通过结构优化，让特殊孔在高频场景可靠工作，核心方法如下：

喇叭孔的 “浅锥设计”。用于射频连接器的喇叭孔，角度选 30°（比 45° 加工难但信号好），孔深控制在板厚的 1/3 以内（如 1.6mm 板孔深≤0.5mm），剩余部分用直孔，可使 10GHz 信号损耗从 0.8dB 降至 0.4dB。某路由器 PCB 采用此设计，2.4GHz 天线信号强度提升 15%，安装便利性不受影响。

台阶孔的 “阻抗补偿”。在台阶处增加 “阻抗匹配段”（线宽微调 0.02mm），抵消台阶导致的阻抗变化，某四层板的测试显示，补偿后的台阶孔，10GHz 信号阻抗偏差（±1Ω）比未补偿（±5Ω）小 80%，完全满足高速信号要求。

特殊孔对信号完整性的影响可通过设计优化控制，高频场景只要把握 “角度≤45°、阻抗渐变、增加接地” 三个原则，就能兼顾安装与信号性能。
